LB-8785 UV固化单组份液态雨感胶 技术数据表（TDS）
1. 产品概述
本品为单组份紫外光固化光学胶，专为汽车雨量传感器与前挡风玻璃的光学粘接场景开发，兼具 UV 快速固化与微量湿气辅助深层交联特性。产品无溶剂、单组份免调配，可透过普通浮法玻璃完成紫外固化，适配手动维修与自动化产线两类施工场景。 核心应用方向：乘用车 / 商用车雨量传感器粘接、车载光感传感器固定、光学透镜与玻璃基材的低应力粘接。
2. 未固化典型物理特性（测试条件：25℃/50% RH）
| 测试项目 | 单位 | 典型值 | 参考测试标准 |
| 外观 | - | 无色透明液体 | 目视法 |
| 旋转粘度（25℃，20rpm） | mPa·s | 2000±2300 | GB/T 2794-2013 |
| 密度 | g/cm³ | 1.05±0.02 | GB/T 13354-1992 |
| 固含量 | % | 100（无溶剂配方） | GB/T 2793-1995 |
| 折射率（25℃，589nm） | - | 1.48±0.02 | 阿贝折射仪法 |
| 闪点 | ℃ | ＞100 | GB/T 261-2021 |

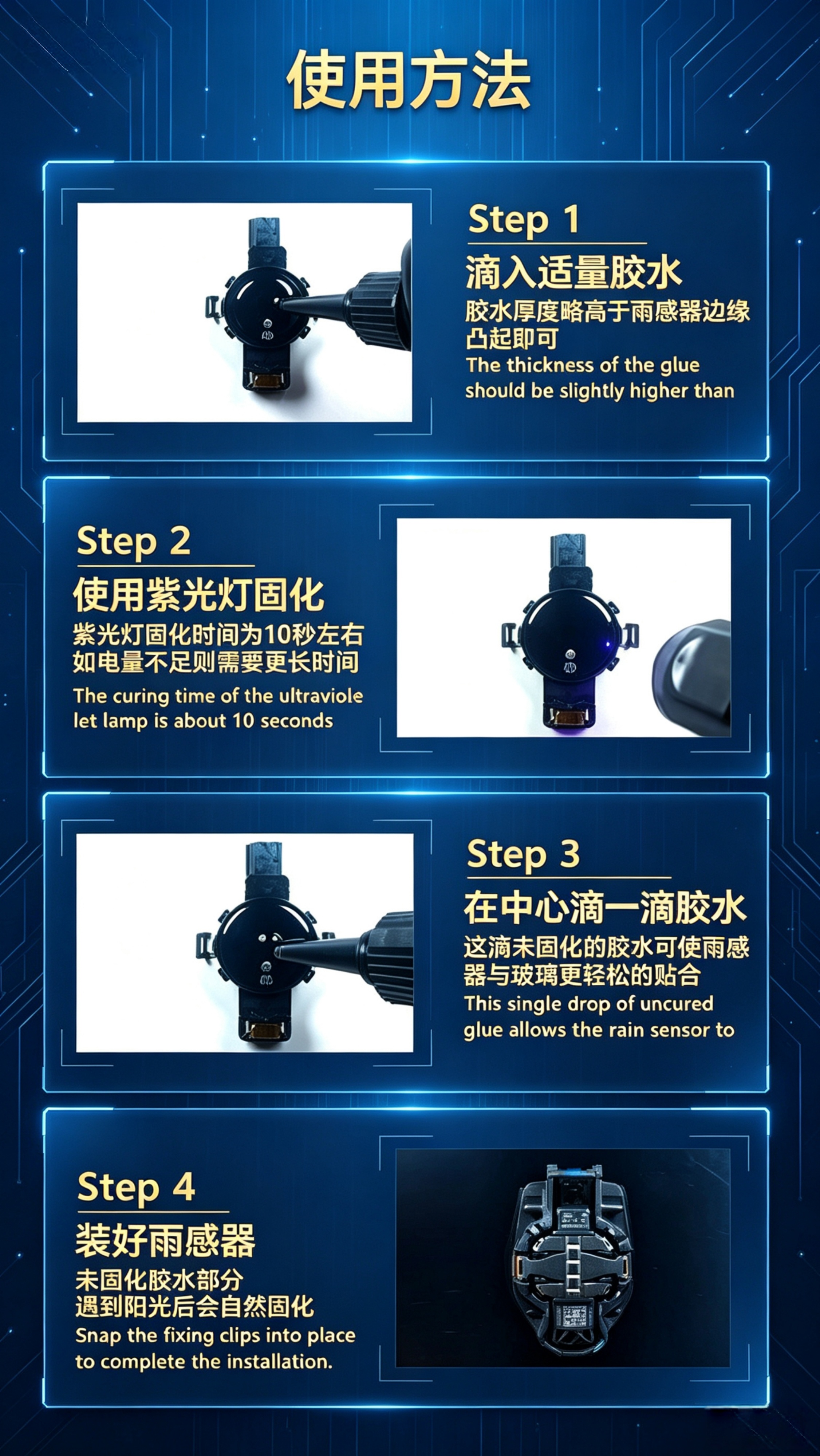

3. 固化特性
固化主波段：320-400nm UVA，峰值响应波长 365nm
| 固化条件（365nm UVA） | 单位 | 参数指标 | 说明 |
| 表干能量 | mJ/cm² | 400 | 胶层表面无粘手触感 |
| 完全固化能量（1mm 胶层） | mJ/cm² | 1200 | 交联度≥90%，达到标称性能 |
| 最大可固化深度 | mm | 2.0 | 1500mJ/cm² 照射能量下 |
| 阴影区湿气辅助固化时间 | h | 72 | 非透光区域常温下自行交联 |
注：实际固化能量需根据光源强度、玻璃紫外透过率、胶层厚度适当调整。
4. 固化后典型性能
标准固化条件：365nm UVA，1500mJ/cm²，25℃环境下固化后放置 24h 测试
4.1 光学性能
| 测试项目 | 单位 | 典型值 | 参考测试标准 |
| 波段透光率（400-1100nm） | % | ≥96 | GB/T 2410-2008 |
| 初始黄变指数 ΔE | - | ≤0.5 | GB/T 2409-1980 |
| 氙灯老化 300h 后黄变指数 ΔE | - | ≤0.9 | GB/T 16422.2-2014 |
| 老化后透光率保留率 | % | ≥98 | 与初始值对比 |
4.2 机械与电性能
| 测试项目 | 单位 | 典型值 | 参考测试标准 |
| 邵氏硬度 | Shore A | 30-50 | GB/T 531.1-2008 |
| 拉伸强度 | MPa | ≥0.7 | GB/T 528-2009 |
| 断裂伸长率 | % | ≥180 | GB/T 528-2009 |
冀公网安备13010402002588
