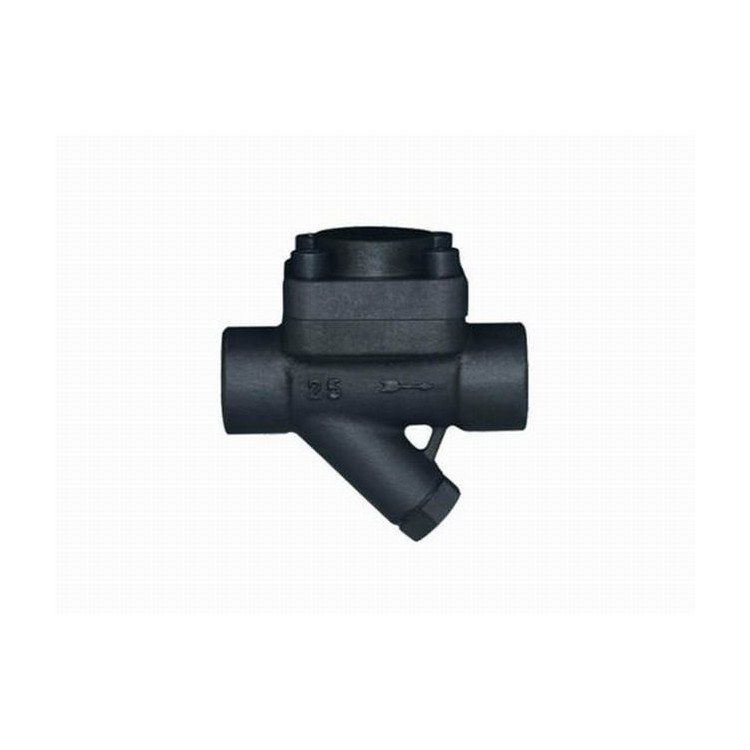

进口热静力波纹管式疏水阀

美国欧可OKE热静力波纹管式疏水阀是一种基于热静力原理工作的自动阀门，广泛应用于蒸汽系统中，用于排除冷凝水并防止蒸汽泄漏。以下是对热静力波纹管式疏水阀的详细介绍：

工作原理

热静力波纹管式疏水阀的工作原理主要依赖于阀腔内温度的变化。当蒸汽进入管道并冷凝时，温度下降，这一温度变化被热静力元件（如波纹管或膜盒）所感知。热静力元件内的感温液体（如易挥发液体或特定气体）随温度变化而发生汽化或冷凝，导致元件内部压力变化，进而驱动阀芯移动，实现阀门的开启和关闭。

结构特点

排水温度可调节：热静力波纹管式疏水阀的排水温度可以调节在70-100度之间，使用方便。

阻止高温凝结水排放：能够阻止高温凝结水的排放，保持蒸汽管线的热能。

连续排放：连续排放，没有噪音，蒸汽压力的小波动没有影响使用。

结构简单：结构简单，安装方便，随意。

良好的排空性能：通过增加波纹管直径提高凝结水的排列量，具有良好的排空性能，不怕冻。

零泄漏：零泄漏，背压率达到75%以上。

应用场景

热静力波纹管式疏水阀广泛应用于需要蒸汽加热的各种工业场合，如化工、制药、纺织、食品等行业的蒸汽加热系统。它们能够有效排除系统中的凝结水，防止水锤和管道腐蚀，确保蒸汽系统的正常运行和高效性。

选型与安装

在选型时，需要根据蒸汽系统的具体参数（如压力、温度、流量等）以及工作环境的要求来选择合适的热静力式蒸汽疏水阀。安装时，应确保疏水阀的进出口方向与蒸汽系统的流向一致，并严格按照安装说明进行操作，以确保疏水阀的正常工作和长期使用。

优势

高效节能：通过阻止高温凝结水的排放和蒸汽泄漏，提高蒸汽系统的热效率。

适用范围广：适用于各种压力和温度的蒸汽系统，特别是低温排水的环保型蒸汽疏水阀。

安装维护方便：结构简单，体积小，安装方便，且可任意角度安装，不受安装方位限制。

实例与数据

例如，BTM7系列疏水阀是斯派莎克公司精心打造的一款可维修型热静力蒸汽疏水阀，专为排除洁净蒸汽系统中的冷凝水而设计。该系列疏水阀采用316L不锈钢材质制造，阀体内表面经过高精度抛光处理，光洁度达到1.6~3.2Ra，确保了介质流动的顺畅性和耐腐蚀性。此外，BTM7疏水阀还具备自排放设计，能在接近饱和温度下有效疏水，减少蒸汽损失，提高系统效率。

总结

热静力波纹管式疏水阀是一种高效、节能、环保的蒸汽疏水阀，广泛应用于各种工业场合。它的工作原理基于热静力效应，通过内部元件的变形或膨胀来自动调节阀门的开闭，实现阻汽排水的目的。在选型和安装时，应根据具体需求和工况条件进行综合考虑，以确保疏水阀的正常工作和长期使用。

OKE热静力波纹管式疏水阀详细参数

口径 DN15～200mm

压力 PN10～PN16

适用温度 -40～+220℃

适用介质 饱和蒸汽,凝结水

连接方式 螺纹，法兰或者焊接

阀结构 热静力式

阀体材质 铸钢、不锈钢、铬钼钢、铬钼钒钢。

内件材质304、316

产品品牌：美国欧可（OKE）
