Y 型双层聚氨酯防溢裙板 矿山电厂输送机导料槽专用密封挡料裙边
防溢裙板（防溢裙边）· 产品技术说明
1. 产品定位
防溢裙板是带式输送机导料槽双侧密封系统的核心耗材，安装在导料槽下沿与回程皮带之间，防止：撒料、漏粉、跑偏刮带。常见于煤矿、电厂、焦化、港口、水泥、砂石线的转载点。
行业别名：挡煤板、裙边密封、导料槽密封皮、Y型/T型防溢裙板
2. 结构形式
结构 | 密封层级 | 特点 | 适用场景 |
直板型（单层） | 1 道 | 成本低，结构简单 | 临时工程、低标准、干料轻载 |
Y型 / T型（双层） | 2 道 | 立板贴导料槽+外翻裙边贴皮带，内层挡料、外层抑尘 | 主流推荐，大多数工况 |
多护三道密封 | 3 道 | 在三道密封条基础上，效能比单层高 、比双层再高 | 高落差、高含尘、环保严查场景 |
Y型双层的工作原理：
立板（主板）：紧贴导料槽侧帮，高度一般 140–200mm，挡大块物料
外翻裙边（副板）：与皮带面呈小角度外翻，靠橡胶弹力自动跟*皮带，皮带跑偏时不刮带、能自动复位。
裙边根部做单边圆弧过渡，是防止撕带的关键细节
3. 材质构成
主款是复合结构，不是单一橡胶：
主体层（立板）：*然橡胶 NR + 丁苯橡胶 SBR 混炼，邵氏硬度 65–70°，*证挺括 + 弹性
接触层（与皮带贴合面）：耐磨聚氨酯 PU，邵氏硬度 85±5，耐磨性是普通橡胶的 3–5 倍，且不伤皮带。
工艺：PU 与橡胶主体通过热硫化一体成型，不是胶粘，不会分层脱胶。
升级配方：部分端款在 NR 中添加半凝固润滑剂，解决"高耐磨但伤带"的矛盾，同时规避 PU 不耐水的短板。
4. 常用规格参数
项目 | 常规范围 |
厚度 | 10–25 mm（主--流 15 mm） |
高度 | 150–300 mm（OL1 型主板高 140，OL2/OL3 型 50） |
长度 | 按导料槽定尺，整条无接缝为佳 |
宽度 | 100–260mm 可定制 |
工作温度 | -30℃ ~ +70℃（特殊配方可更高） |
适用带速 | ≤ 4–5 m/s |
型号参考（行业通用叫法）：
OL1：主板高 140 / 副板高 12 / 主板厚 15（重型，挡大料）
OL2：主板高 50 / 副板高 17 / 主板厚 12.5（中型）
OL3：同 OL2 结构，尺寸微调
带 DMYB 压板的为配套夹持套装
5. 配套固定系统（裙板卖得好不好，一半看夹持器）
光有裙板不够，固定方式决定了密封是否持久：

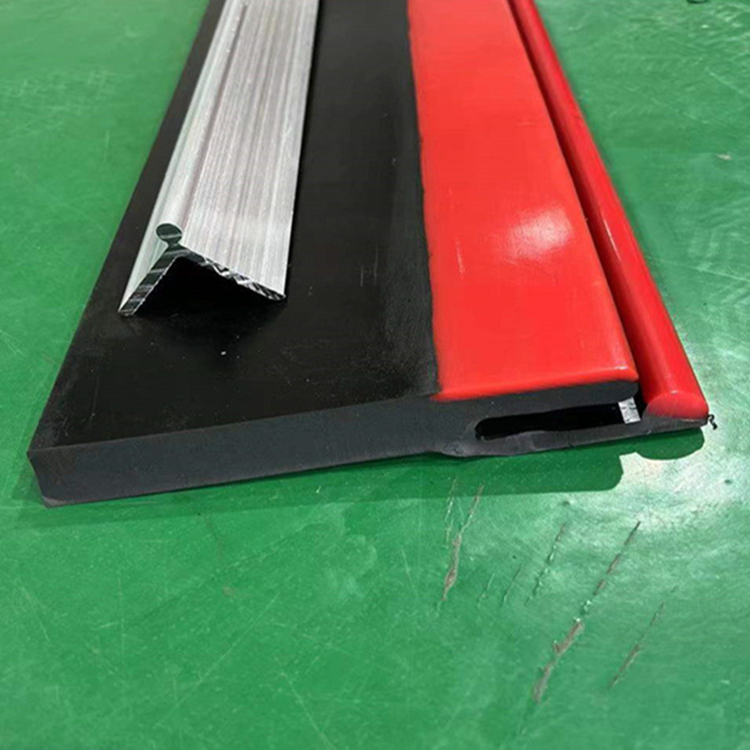

角铝：40×40 或 45×45 高强度铝合金一次压制，顶端圆柱锁入夹持器
夹持器底座：焊在导料槽侧帮外侧，滑道固定，可左右微调（应对皮带跑偏）
压紧手柄：蝶形螺母或旋转手柄，手动压紧，自锁不松脱
防腐配置：夹持器热镀锌 + 304 不锈钢紧固螺栓，潮湿、水冲环境 不生锈
优势：底座第一次需焊接，之后换裙板无需任何工具，单人 数分钟完成
6. 安装要点
整条无接缝：导料槽每侧做一整根，与导料槽同长，杜绝接缝漏风
间隙控制：裙板底边与皮带间隙 ≤ 1 mm，但不许硬压（会增加运行阻力、伤带）
避开动--火：焊接夹持器底座时错开裙板安装，防止高温烤老化橡胶
T型胶块：背面带 T 型固定胶块的款式，可直接滑入固定槽；老设备可要求厂家去掉 T 块改用压板
压紧频次：每米布置 2 套夹持器，受力均匀。2026.山东美奂橡塑
