防溢裙板通用技术说明书

1. 产品概述

防溢裙板（Skirt Board）是皮带输送机导料槽系统中的关键密封组件，主要用于输送带与导料槽之间或缓冲床与导料槽之间的密封。

核心功能：防止物料在落料点及输送过程中向两侧洒落，减少粉尘外溢，降低走廊粉尘浓度，改善工作环境。

适用场景：矿山、电厂、水泥厂、化工、港口等散料输送系统。

2. 结构与材质特点

结构设计

目*采用双层密封或多护系统设计：

Y型/人字型：直板紧贴导料槽侧帮，裙边外翻与皮带接触。裙边可在一定角度内旋转，靠弹力自动跟*皮带，即使皮带跑偏也能自动恢复，不伤皮带。

T型/I型：通过背部T型胶块或固定孔与压板/夹持器连接，便于快速拆装。

多护三道密封：部分*端产品采用三道密封条，比普通单块橡胶效能提高，比双道密封多一个密封空间。

�� 材质工

3. 安装规范与步骤

安装方式

根据裙板背部结构，主要分为两种安装模式：

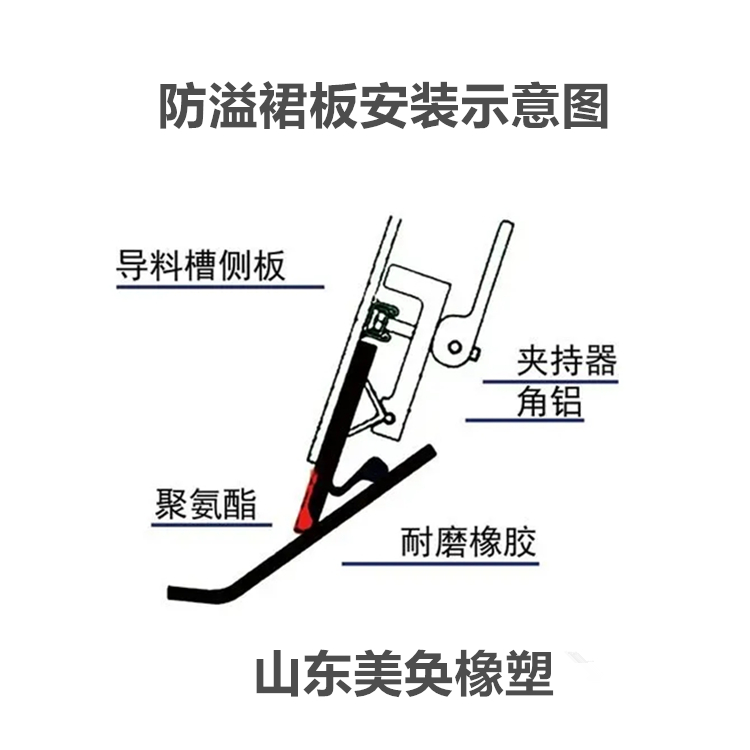

方式一：夹持器/角铝固定（推荐）

组件：铝合金角铝（40x40mm）+ 手柄式/蝶形螺母夹持器 + 焊接底座。

步骤：

将夹持器底座焊接在导料槽侧帮外（建议间距 500mm 或按设计要求）。

将裙板放入角铝与导料槽之间。

手动旋转压紧手柄或拧紧螺母，施加均匀压力。

优点：无需工具即可快速拆装，压力均匀，不掉落。

方式二：T型滑槽/螺栓固定

T型滑槽：将专用固定槽焊接/铆接在落料槽外边，将裙板背面的T型胶块直接滑入固定槽。

螺栓固定：裙板本体设有固定长孔，通过螺栓/螺钉与压板连接。利用长孔可上下调节裙板高度，补偿磨损。

关键调试参数

接触压力：裙板底部与皮带的接触必须恰到好处。

过紧：导致皮带划痕、发热、电机负荷增加。

过松：物料溢出，密封失效。

高度调节：安装后需检查裙板下沿与皮带间隙，利用长孔或夹持器微调，确保全长接触均匀。

接缝处理：导料槽每侧裙板尽量做成整体（与导料槽同长），若必须拼接，需采用斜口搭接或专用密封条，防止接缝处漏风跑粉。

4. 维护与保养

表格

下载为表格

导出为图片

5. 常见问题排查 (Troubleshooting)

问题：裙板磨损过快

原因：落料点冲击过大、皮带跑偏、材质硬度不匹配、夹持压力过大。

对策：加装缓冲床/缓冲条，调整纠偏装置，更换为高耐磨复合材质，调松夹持器。

问题：漏风/扬尘严重

原因：裙板接缝处漏风、裙板高度不足、导料槽变形。

对策：采用整体式裙板或密封接缝，增加裙板高度，校正导料槽。

问题：皮带表面出现划痕

原因：裙板材质过硬、夹持过紧、异物卡入。

对策：更换为*然橡胶或软质PU材质，重新调整接触压力，清理积料。

6. 安全警示

停机操作：安装、调整或更换裙板时，必须严格执行停机挂牌锁定（LOTO）程序，严禁在皮带运行状态下进行手部操作。

防火要求：在煤矿等易*燃*易b环境，须选用阻燃/防静电=防溢裙板。

个人防护：安装时请佩戴防割手套、护目镜及防尘口罩。2026.山东美奂橡塑
