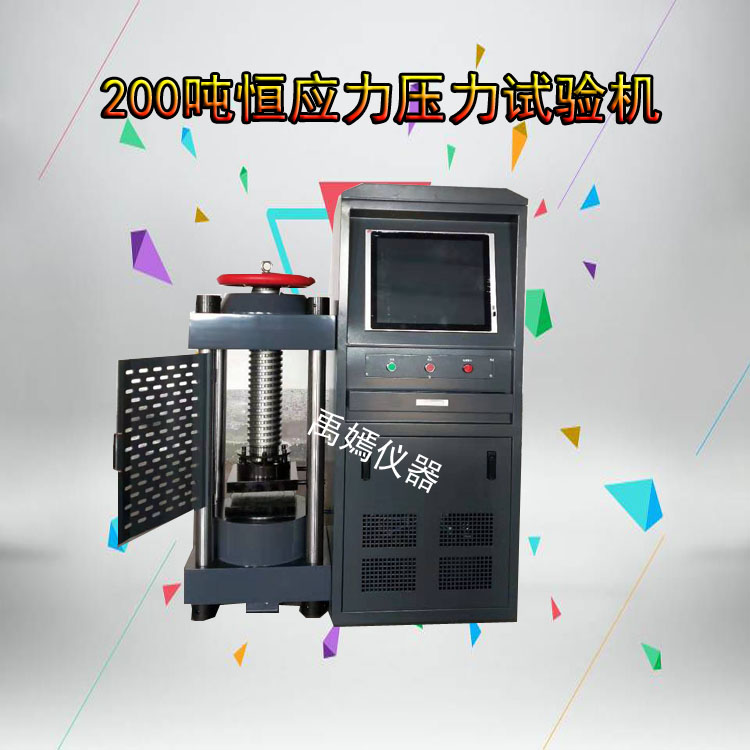

2000KN/200吨红砖抗压检测压力试验机

一、 主要技术参数

1、 载荷:           2000KN

2、示值准确度：        一级

3、 分辨值：       0.1KN

4、承压板间 距离： 320mm

5、上下压力板规格：   220×250mm

6、活塞直径* 行程： 直径250×40㎜

7、电机功率：          0.75KW

8、输入电压：          380V

9、外型尺寸：         880×480×1400㎜

10、净重：             600kg

二、结构简介

试验机主要有机体、电磁阀、电脑操纵盘表等三部分组成。

1、 机体部分

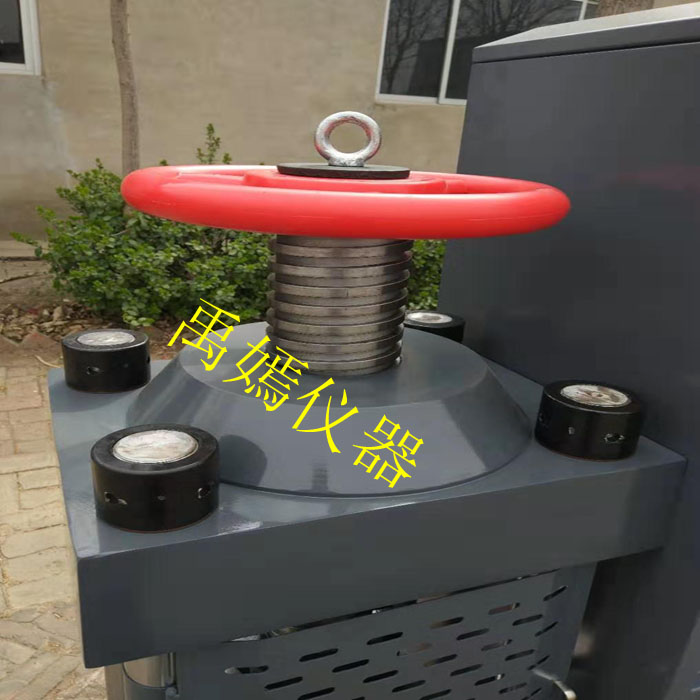

试验机机体由四根立柱将缸体与上梁连接在一起

    在试验机的上横梁上装有调节丝杠，大手轮及螺母丝杠可调整试验机的空载高度，丝杠下端装有球座与上压板。下压板置与油缸的活塞上，当试件与上压板接触时，上压板球座能自调正平衡、使试件与上下压板保持水平。下压板上刻有试件定位用的刻线，做试验时试件要对准刻线，下压板下面设有防尘罩壳，防止或减少活塞升降时粉尘进入油缸，损坏缸体或油封。活塞与油缸间设有密封装置，可以防油外泄，但使用时活塞仍有微量油外泄时，在缸体顶端有环型油槽，并有泄油通道排出，流回大油箱。

2、 液压部分

本试验机的箱主要有油箱、油泵、滤油器、电动机、电磁阀等组成，油泵为直转式轴向五柱泵，试验机在出厂时已将安全阀调至适当位置，在正常使用时用户不可对安全阀进行调整。
