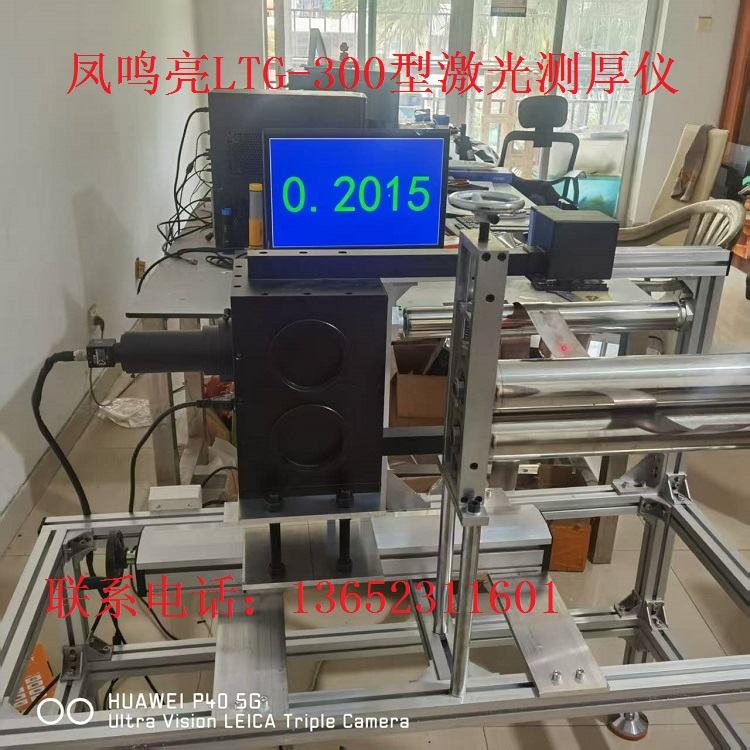

在线动态非接触LTG-300型压延冷轧金属板带激光厚度检测仪

在线动态非接触LTG-300型压延冷轧金属板带激光厚度检测仪

一，概述

用于冶金行业箔轧、冷轧、平整、酸洗、拉弯矫、剪子等生产线冷轧及热轧生产板带厚度的非接触式在线连续测量和准确控制,具有非穿透无辐射等特点 热轧带钢厚度检测需要采用非接触方式,常用的方法主要有同位素检测、X射线检测、光电检测等,同位素检测、X射线检测应用穿透式检测原理,根据射线串过钢板后的衰减量来测定钢板厚度,而光电方式靠钢板反射激光,根据反射位置的不同来测定钢板厚度。这几种检测方式各有优缺点,同位素检测由于采用同位素作为射源,安全防护要求比较高。X射线检测由于X射线是可控的,安全提高,且技术较成熟,但设备成本很高。 激光厚度检测近几年开始应用,具有安全好、成本低的特点. 可精密测量带材、卷材、板材的厚度

二，非接触激光测厚仪的优点

 凤鸣亮牌的激光测厚仪的在线，动态，非接触，高精度测厚能力是在充分借鉴了国外同类设备特点的基础上,并规避了国外测厚仪的缺陷，针对国内冷轧现场恶劣的环境条件,通过采用自主自创的激光检测技术及可靠的防护措施研制而成的,完全满足冷轧带钢厚度检测的需求。 我们的激光测厚仪利用三角测距原理,由激光器发出的调制激光打到被测物的上下表面形成二个光斑，通过光路将这二个光斑成象到面阵CCD上，对光斑信号进行采样处理,得到带钢的连续动态厚度值。系统采用工业级专用CCD光电器件和我们专为其研发的采集、模型识别电路,采用非均匀线矫正技术、固定图像线噪声矫正技术及电子曝光技术、相关双采样技术、双曝光技术、智能模型学习技术,创新性的提高了设备的整体精度和可靠性。

三，功能与特点：

实时在线检测带钢厚度,可自动补偿钢板的跳动、倾斜、侧移、热缩;

特别的振动补偿技术极大提高了系统的稳定;在线连续测量,精度高、检测速度快;

 超灵敏度5000像素红外图像传感器,工业级低像差镜头,

带钢实时及历史数据显示、存储,连接自动生成报表并打印;

无辐射、安全能好;响应快速、不受被测目标材质影响;

实时厚度曲线绘制、历史厚度储存

 声光报警、汉字大屏在线显示;人机界面友好,便于操作维护;

采用工业级高速红外面阵CCD光电传感器及我们专为其研发的高速FPGA采集模式识别电路

测量范围：0 mm≤厚≤36mm；0 mm≤宽≤680mm
