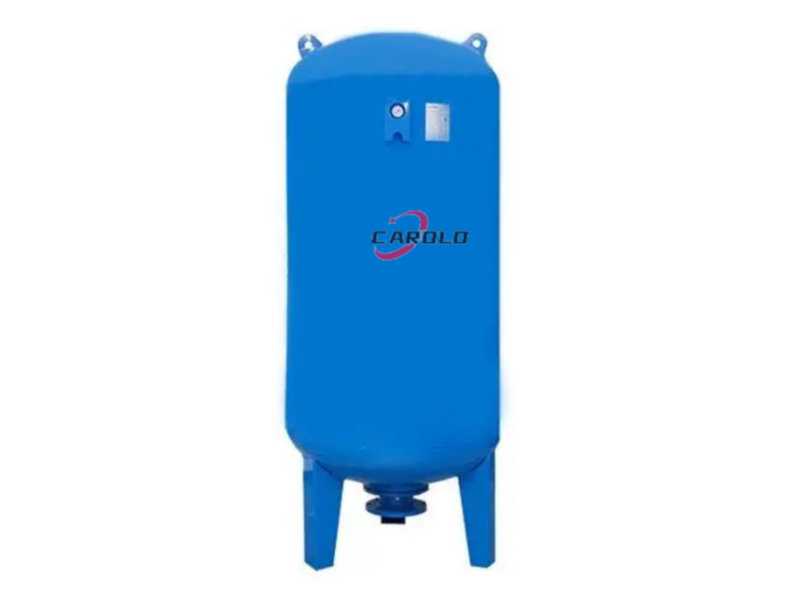

内胆式水锤消除罐

产品概述

内胆式水锤消除罐是一种压力容器罐，该设备将安装在大型管道中，以便该罐可以减轻管道中由于流体流量变化而引起的调压压力。如果快速打开阀门，则水锤消除罐也将注水以降低负压。如果出现喘振现象，则水锤消除罐将迅速采取行动以缓解压力，通过罐体内胆的伸缩吸纳或释放管道的部分液体，从而使管道系统的压力维持在一个平稳的状态，有效地应对正负压力波动。

选型依据

有别于通过标准设备，需在使用水锤分析计算软件对特定的管道全系统仿真建模分析的基础上，反复进行防护效能的复核验算而定。针对特定管道系统为罐选定合理的容积，承压等级，预充压力，连接管口径等参数。同时，在防护方案设计上强调：

1.最大程度与空气阀、泄压阀等辅助配套设备相结合，相辅相成，建立优化综合的防护系统。

2.在合理可能的范围内预留一定安全系数。

3.尽量降低水锤防护措施的总投资额度。

4.最总实现防护方案在技术上的充分可靠性，全面覆盖压力管道系统运行中可能出现的全部事故工况；

5.提高防护方案的性价比。

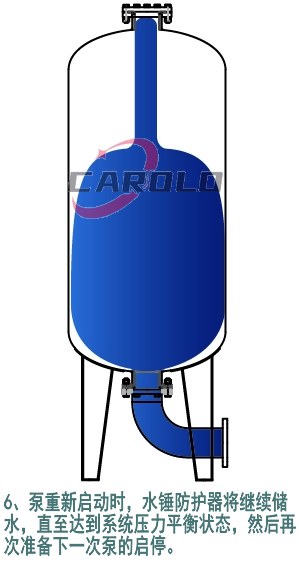

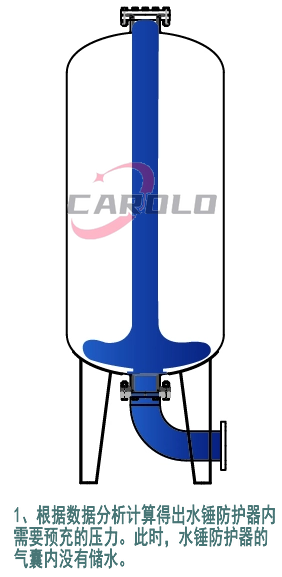

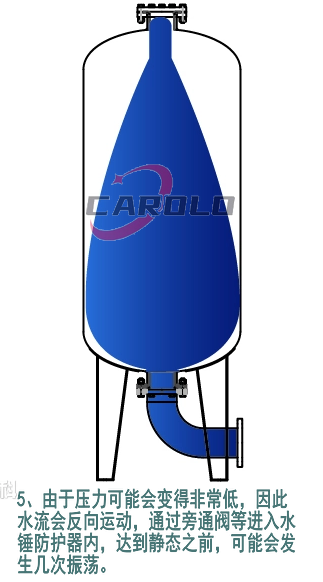

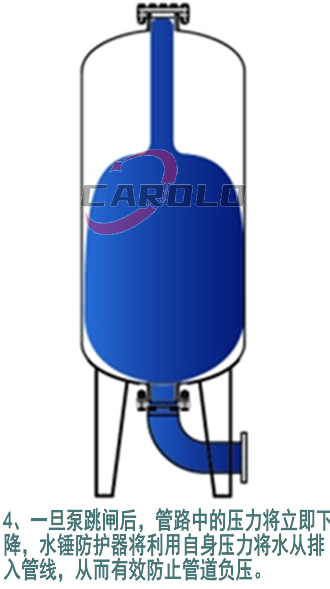

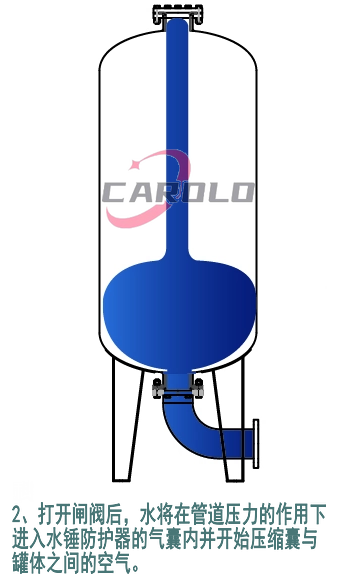

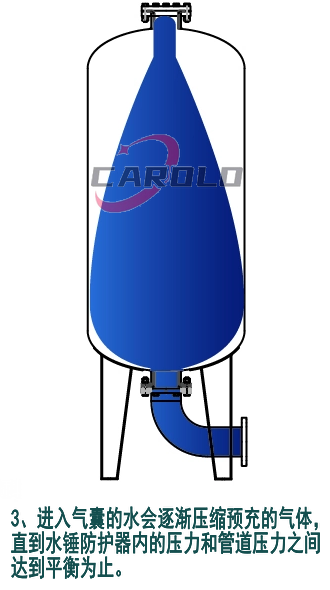

工作原理

功能特点

·依据流量大小可选；

· 最高承压100 bar；

· 内置压力表设计；

· 可更换进口溴化丁基材料橡胶囊；

· 安装简单，性能可靠，无需日常频繁维护；

· 性价比高，可替代双向调节塔；

· 水气完全隔绝，使用寿命更长；

作用和功能

内胆式水锤消除罐跟传统的压缩型防水锤罐和双向调压塔在水力控制方面有着相同的功能：当泵后出现负压时，罐内积蓄的水在压缩气体的推动下快速注入管道内，避免管道中出现负压，防止管道崩塌；在管道中的水倒流时，一部分管道中的水将注入到水锤消除罐中，通过吸收管道中的水，平衡管道内压力并吸收水锤波，避免管道出现超压，防止管道爆裂，保护泵站。

产品特点

内胆式水锤消除罐是根据气体的体积与压力的物理规律设计而成。可以伴随水力过渡过程中管道系统的压力升降变化，通过向管道注水和再蓄水的方式来实现：

A．消除管道的负压危险；

B．通过收集主管道中排放出的少量水来泄放管道系统在水锤过程中可能出现的超压；

C．利用橡胶内胆的弹性膨胀特性吸收水锤波，缓冲压力波动；

D．实现水锤事故出现时全程同步抑制作用；

E．消除水锤的原理类似传统的双向调压塔；

F．综合防护效果和使用维护方面优于双向调压塔。

维护保养

每三个月：常规检查预设气体压力和水性；所有阀都操作一次 。

每年一次： 所有阀涂润滑油；压力计的运行状况。

每两年：罐内部检查；在检测过程中，检查密封和磨损部件都良好。在对罐进行维修之前，务必先得到生产的同意和指导。

生产基本技术要求

内胆式水锤消除罐应按GB150.2《钢制压力容器》及订货时签定的技术协议为依据， 进行制造、检验、验收和供货空气罐制造，并接受劳动部颁发的《锅炉压力容器安全监 察暂行条例》的监督。技术协议将规定空气罐的成形、焊接、焊缝检验、强度试验、密 封试验、油漆等工艺以及进出接口、排污口、基础的详细要求。 防水锤型空气罐由压力容器设计单位（拥有国家颁发的压力容器设计资质Ⅰ、Ⅱ类 及以上）负责设计，压力容器设计单位对压力容器的设计、性能、设计强度负责。承包 单位按压力容器设计单位的防水锤型空气罐设计图纸进行制造和加工，应保证压力容器 的制造质量及配套部件的质量并对其负责。
