紫外线消毒器

一.紫外线杀菌器的连接

1.管路连接

① 确定安装地点(紫外线杀菌器应靠近出水点,以免影响使用效果),管路按《标准管路联接》图要求施工

② 紫外线杀菌器进出水口必须安装控制阀门，并安装旁通管路。

③ 管路所配连接法兰和控制阀门的工作压力等级不能低于产品的设计压力(不低于0.6MPa)。

④ 管路与紫外线杀菌器连接时不能产生应力变形影响石英玻管的安装和密封。

⑤ 待终连接进出水口法兰之前将紫外线杀菌器进出水口防尘贴去除,注意防杂质进入紫外线杀菌器腔体内部。

⑥ 管路连接完毕后，通水检验各联接处及紫外线杀菌器本体有无渗漏。

当心：连接管路时不要让铁屑、焊渣和其它杂物落入紫外线杀菌器腔体内。

注意：当通水检验时压力必须达到高使用压力，且不超过设计压力。

建议：为防止水中杂质损坏和污染石英套管，在紫外线杀菌器进水端建议安装过滤器。

建议：为保证在突然停电情况下,未经处理的水不流入用水区,在紫外线杀菌器出水端、建议安装电磁控制阀。

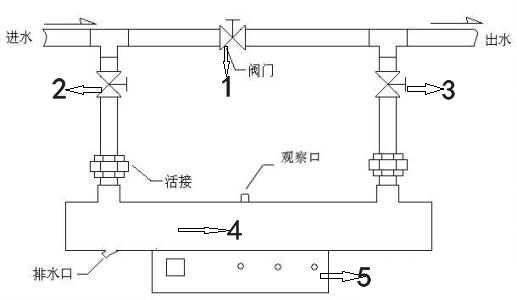

图示注：1.旁通控制阀  2.进水控制阀 3.出水控制阀  4.反应器  5.电控箱

二. 紫外线杀菌器安装注意事项

   紫外线杀菌器通过支撑脚的螺孔用螺栓紧固于基础之上,并在接线端处预留空间安装石英套管和紫外线灯管。采用40W、87W灯管的请预留1米空间.采用75W、155W、240W、320W灯管的请预留2米空间，用来更换安装灯管。带气动清洗装置的必须预留气缸运动空间600mm。不带气动清洗的紫外线杀菌器可不作考虑。

警告：紫外线杀菌器应严格接地，防止漏电造成触电事故。

请尽量靠近使用点安装

注意：吊装和搬运反应器请保护不锈钢表面，以免影响使用和外观。

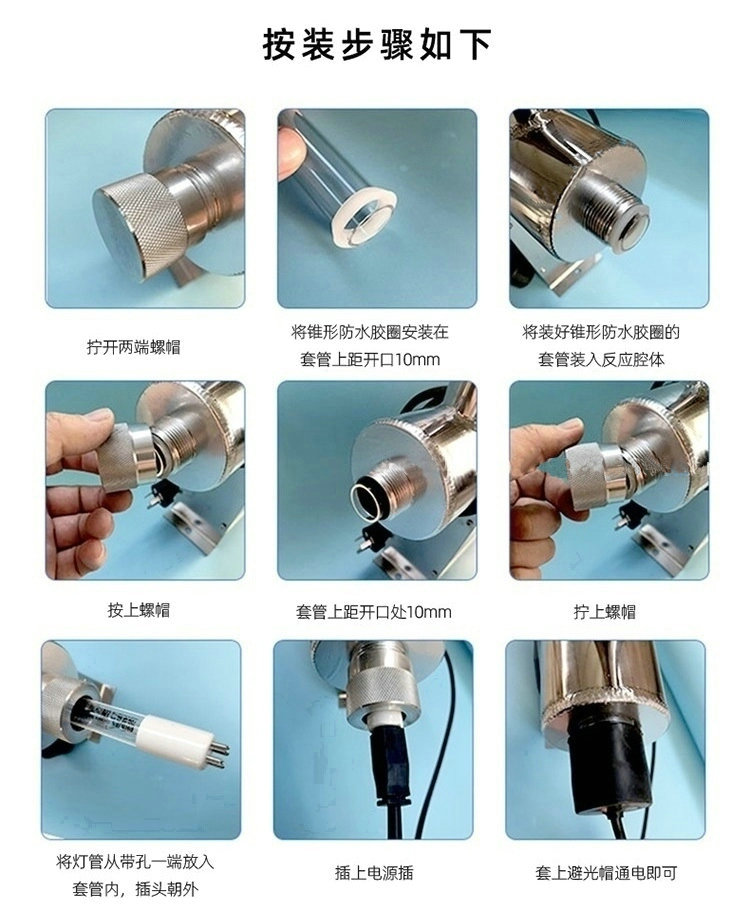

三.紫外线灯管安装示意图

紫外线专业应用养殖领域性能：

①具有电流、电压显示及工作状态指示灯，带声／光报警功能。

②组合式模块化结构设计，减少占地面积，易于安装及运作管理。

③电控箱带有累时计。

④灯管：美国进口。

⑤镇流器：美国品牌。

⑥系统耐压：≤0.6Mpa

紫外线对细菌有强大的杀伤，对人体同样有一事实上的伤害，人体易受伤的部位眼睛的眼角膜，因此在任何时候都不可用眼睛直视点亮着的灯管，以免受伤，万一必须要看时，应用普通玻璃（戴眼镜）或透光塑料片，作为防护面罩。一旦受伤，不必惊慌，面部灼伤，几天后表皮脱落就会痊愈而愈。眼睛受伤会红肿、流泪、刺痛，约三、四天才能痊愈。不论如何，一遇到伤害，仍然建议立即看医 生。

   &紫外线原理是利用紫外线光谱破坏微生物的核酸结构，因而具有强烈的杀菌作用，从而达到消毒的目的，因此当水中浊度较高时，或原水为污水时，会相应减弱灭菌效果，因此当您原水水质浑浊并出现有颗粒物时，建议紫外线装在净化装置后面

四、设备参考选型表（特殊规格不在以下表内）

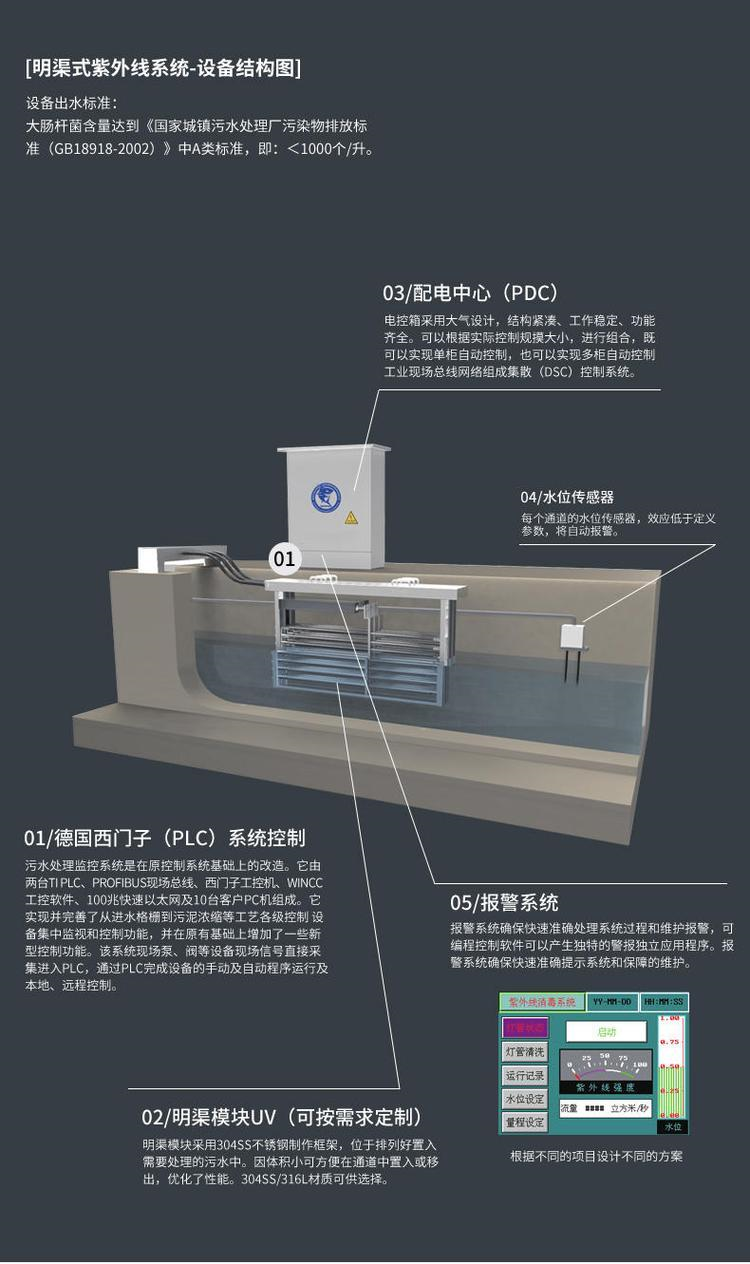

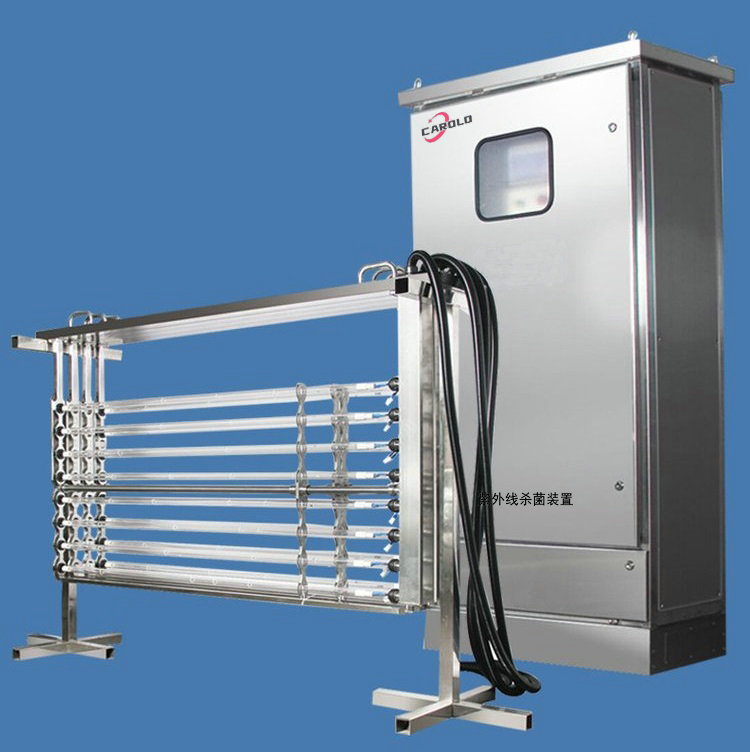

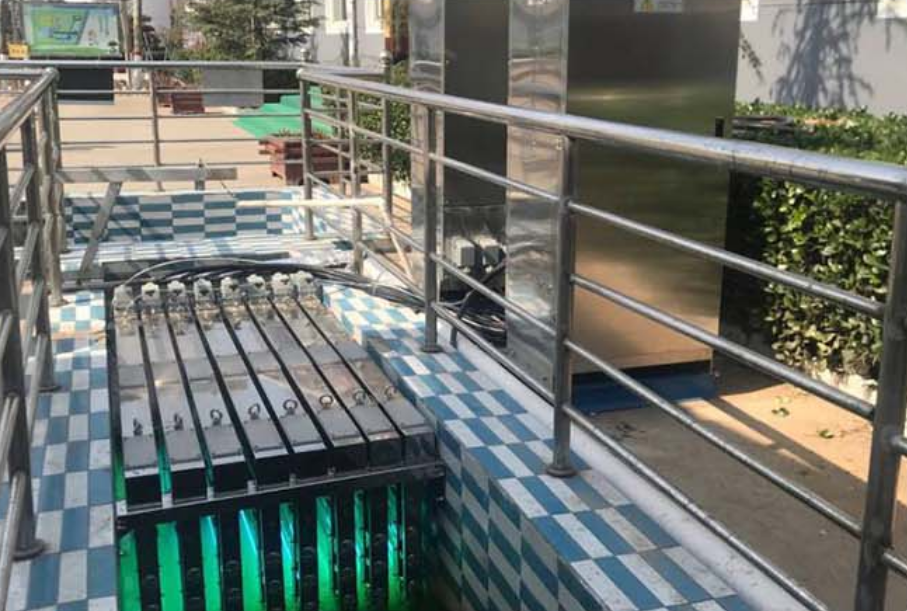

CAROLO明渠式紫外消毒器又称为框架式紫外线消毒器，是卡罗新一代科技产品，主要应用于污水处理，雨水回用，养殖业等行业，该产品是通过布置于明渠内的紫外消毒模块系统，发出辐射波长为253.7nm的短波紫外线，对流经明渠的水体进行杀菌消毒，从而解决处理后的污水细菌指标的超标问题，使终排放水体的细菌指标达到 并超过相关排放标准及水质标准要求的紫外线消毒设备。

性能特点：

模块化设计、组合式结构

   紫外模块采用为本产品量身定制生产的管材，主配部件均采用激光下料、开孔、切割，产品具有统一性、一致性、互换性、美观性、精度高、误差小。产品主梁、清洗系统、线路保护系统均采用独立模块化生产、格式化、组合式结构，安装方便快捷高效、省时、省力、省人工。

进口灯管、长寿命

   设备采用进口lightsources莱绍斯/Philips飞利浦紫外灯，具有的汞灯技术，高强度输出、环境温度影响小、紫外线转换、（低压高强灯管电光转换率高达50%节能10%）；寿命长，有效工作寿命>12000小时，制作工艺精湛，可靠性好 、光维持率高、持续杀菌消毒效果好

  定制镇流器、匹配性高

  设备所采用的电子镇流器是专为本产品量身生产定制，和所使用的紫外灯配套设计，具有适应性强、匹配性好，寿命长、功率因数<0.95.具备空载保护、过载保护、负载短路保护、灯管漏气保护、灯管寿命保护等多种异常状态的保护功能，符合CE、CQC、UL等标准要求。

进口材料石英套管、高透紫率高杀菌率

   石英套管采太平洋纯进口原材料石英套管，紫外光透过率大于93％；与紫外灯高度匹配，结构为单端开口式石英套管。

水位控制、经济实用故障率低

每组模块均配有水位控制系统，根据水位的高低，自动启/停紫外线灯管（液面下灯管工作，液面上灯管停止工作）

清洗系统、模块化设计技术

   自动清洗系统，技术。水动清洗、气动清洗、机械加化学清洗，可供客户选择。
