TS 10196 Tape 35m IIB chem. assy Gtex 化学级 油水界面仪尺带

TS 10196 Tape 35m IIB chem. assy Gtex 化学级 油水界面仪尺带 Honeywell/霍尼韦尔

厦门市杰联仪器设备科技有限公司TS 10196 是霍尼韦尔 HERMetic UTImeter Gtex Chem（化学级密闭型）专用的35 米化学级测量钢带总成，用于大型 / 超大型腐蚀性化学品储罐、化学品船深舱的密闭式液位、温度、界面三合一测量，仅适配 Gtex 系列主机，不可用于 Rtex。参考价：￥14978.00元（国内含运税13%专票现货）

一、型号逐段解析

TS 10196：霍尼韦尔 UTI 系列 35 米化学级钢带专属备件号。

Tape 35m：钢带有效长度 35 米，适配大型化工储罐 / 深舱。

IIB：防爆等级 IECEx IIB T4，适用于 1 区 / 2 区易燃易爆危险区。

chem. assy（Chemical Assembly）：化学级总成

钢带：不锈钢基体 + ETFE（TEFZEL）耐腐涂层，耐强酸、强碱、有机溶剂。

密封：FFKM（全氟橡胶），适配强腐蚀介质。

Gtex：限密闭式 Gtex / Gtex Chem / Gtex Visc 主机，严禁用于 Rtex 开放式主机。

二、核心用途与应用场景

三合一测量：一次下尺完成空高、温度、化学品 / 油水界面测量。

密闭防泄漏：Gtex 主机 + 本钢带，全程密闭测量，有毒 / 腐蚀性气体零外泄。

典型工况：

化学品船（酸、碱、酮、酯、芳烃等）深舱。

大型化工储罐区（腐蚀性介质存储与贸易交接）。

需防爆、耐腐、密闭计量的危险区域。

三、技术规格（化学级重点）

钢带：35m，不锈钢基体 + ETFE 耐腐涂层，双面公制刻度，分辨率 1mm，精度 ±1.5mm/35m。

传感器：Ultra 超声波探头 + RTD 温度传感；液位 / 界面精度 ±2mm，温度范围 -40℃ ~ +90℃，分辨率 0.01℃。

密封材质：FFKM（全氟橡胶），耐强腐蚀。

防爆认证：IECEx IIB T4；ATEX II 1G Ex ia IIB T4；FM Class I Div 1。

总成重量：约 1kg。

兼容主机：限HERMetic UTImeter Gtex / Gtex Chem / Gtex Visc。

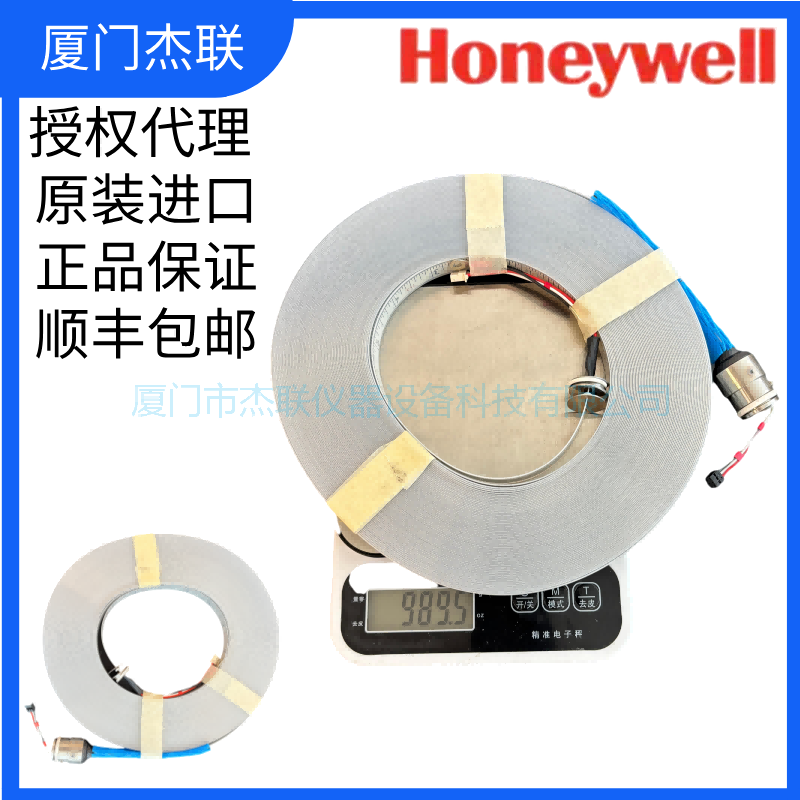

四、结构组成（原厂标准配置）

35m ETFE 涂层钢带（带刻度 + 内置信号导线）。

Ultra 集成探头（液位 / 界面 + 温度一体化）。

FFKM 钢带清洁器（防腐蚀，清除化学品残留）。

快速接头 + 防水端子（适配 Gtex 主机，密封防爆）。

备件包：含接头、端子、密封圈等易损件。

五、同系列型号对比（快速选型）

型号

长度

等级

适配主机

核心材质

适用介质

TS 10196

35m

IIB chem

Gtex

ETFE+FFKM

强腐蚀化学品（大型 / 深舱）

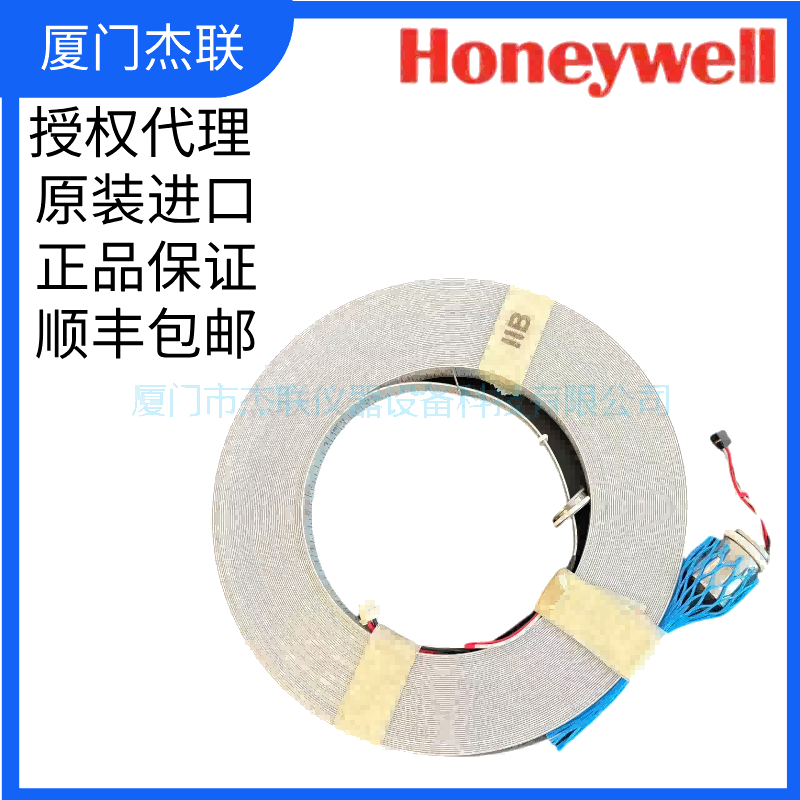

TS 10228

25m

IIB chem

Gtex

ETFE+FFKM

强腐蚀化学品（中型）

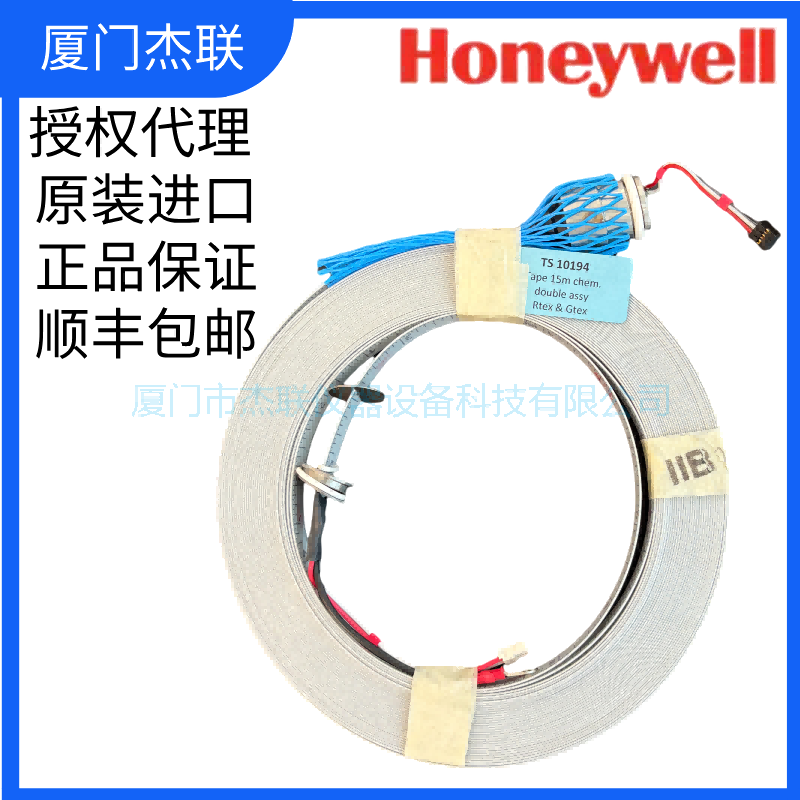

TS 10194

15m

IIB chem

Gtex

ETFE+FFKM

强腐蚀化学品（浅舱）

TS 10191

15m

IIB stand

Rtex/Gtex

标准涂层 + FKM

yuanyou、成品油（浅舱）

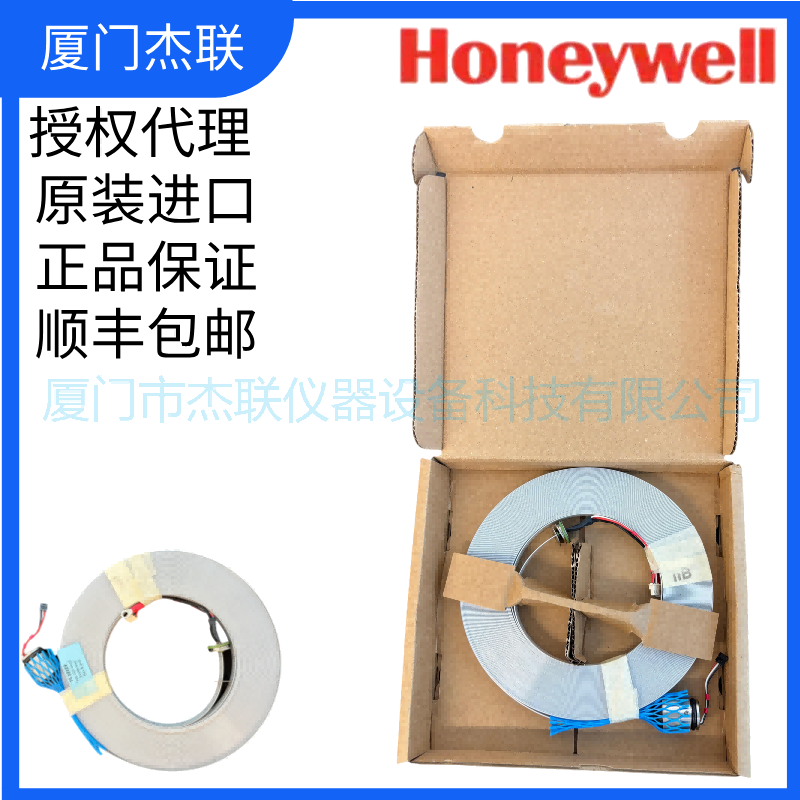

TS 10229

25m

IIB stand

Rtex/Gtex

标准涂层 + FKM

yuanyou、成品油（中型）

TS 10193

35m

IIB stand

Rtex/Gtex

标准涂层 + FKM

yuanyou、成品油（大型 / 深舱）

六、选型与替换要点

订货号：TS 10196（35m IIB chem. assy Gtex）。

适配主机：必须是Gtex Chem或Gtex密闭型主机，不可用于 Rtex。

替换场景：旧钢带老化、工况改为强腐蚀性介质时直接替换，即插即用，免校准。Gtex 化学级 油水界面仪尺带
