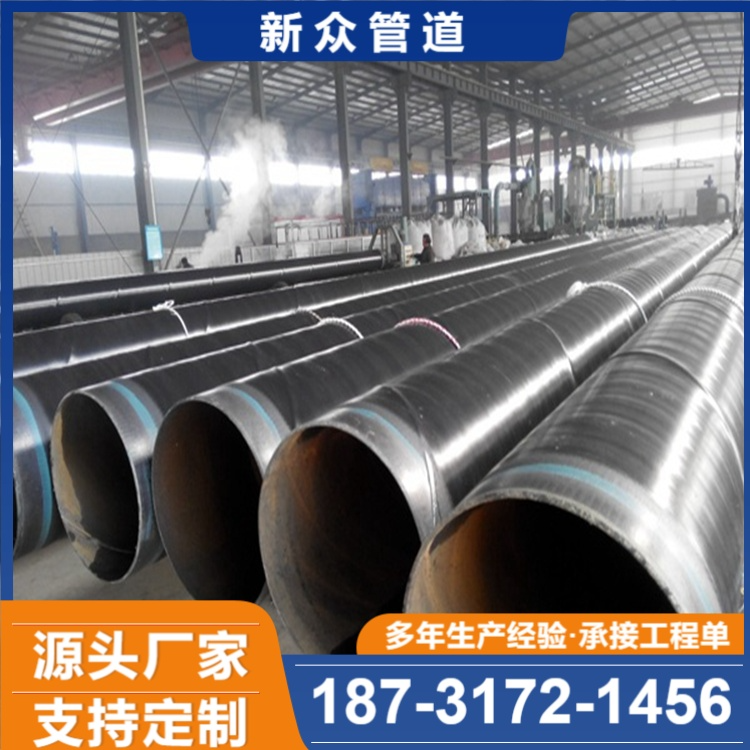

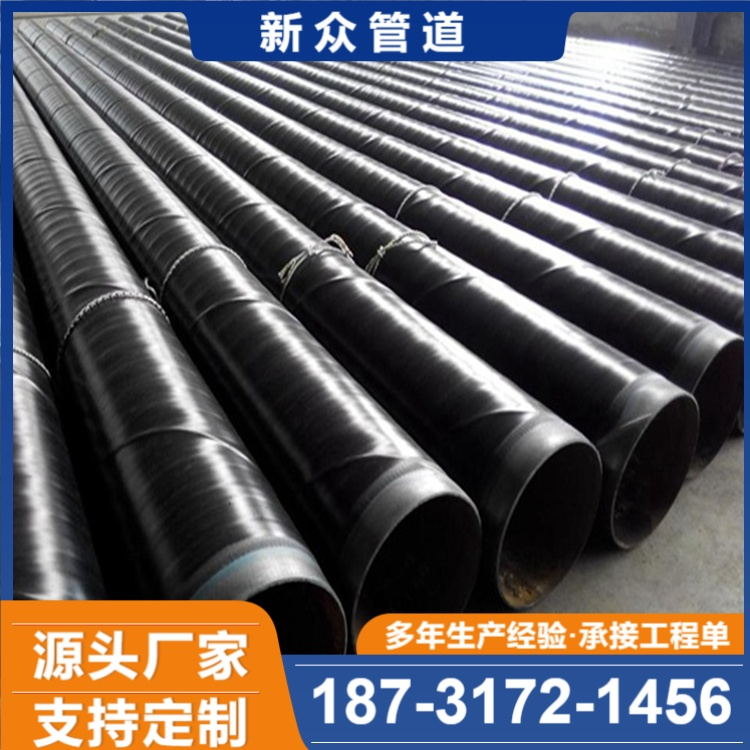

3PE防腐钢管产品介绍

一、 产品概述

3PE防腐钢管，全称为三层聚乙烯防腐钢管（Three-Layer Polyethylene Anti-Corrosion Steel Pipe），是现代管道工程中广泛应用的一种高性能复合管材。该技术综合了欧洲2PE防腐层和北美广泛使用的熔结环氧粉末（FBE）防腐涂层的优点，由德国曼内斯曼公司与巴斯夫公司于20世纪80年代初联合研制。中国于1994年引进该技术，并迅速在石油、天 然 气等长输管线及市政管网中实现规模化应用。

3PE防腐钢管以优质碳钢钢管为基体，通过先进的防腐工艺在管外壁复合三层防护结构，具有优异的耐腐蚀性、抗机械损伤能力、抗水气渗透性以及良好的耐温性能。其设计使用寿命可达30至50年以上，被全球公认为性能最 佳的管道防腐涂层体系之一。

二、 结构组成与功能

3PE防腐层由以下三层结构紧密融合而成，各司其职，形成完整的防护体系：

1. ‌底层：熔结环氧粉末（FBE）‌

• ‌厚度‌：通常大于100微米（μm）。
• ‌功能‌：直接与钢管表面接触，通过静电喷涂固化后，与金属表面形成极强的化学键合和机械嵌合力。主要起到隔绝水分、氧气的基础防腐作用，并具有优异的抗阴极剥离性能。

1. ‌中间层：共聚物胶粘剂（AD）‌

• ‌厚度‌：通常为170～250微米（μm）。
• ‌功能‌：作为连接层，其分子结构中带有分支功能团，一端与底层的环氧粉末发生化学反应或物理吸附，另一端与外层的聚乙烯缠绕结合。主要作用是防止环氧层与聚乙烯层之间发生剥离，确保三层结构的整体性。

1. ‌外层：高密度聚乙烯（PE）‌

• ‌厚度‌：根据防腐等级不同，通常在1.8～3.7毫米（mm）之间。其中普通级约为2.0-2.2mm，加强级可达2.7-2.9mm。
• ‌功能‌：提供主要的机械保护。具有优异的韧性、抗冲击性、耐磨性和耐候性，能有效抵御土壤应力、岩石挤压、施工机械损伤以及紫外线老化（若暴露在外）。同时具备极低的吸水率，阻隔外界腐蚀介质渗透。

三、 产品分类与规格

1. 按防腐等级分类

• ‌普通级3PE‌：适用于一般土壤环境，涂层厚度相对较薄，满足常规防腐需求。
• ‌加强级3PE‌：适用于地质条件复杂、腐蚀性较强或对管道寿命要求极高的场景（如穿越工程、沼泽地等），涂层更厚，机械保护性能更强。

2. 按基管类型分类

• ‌无缝钢管3PE防腐管‌：用于高压、高洁净度要求的输送场景。
• ‌螺旋焊缝钢管3PE防腐管‌：常用于大口径长输管线，成本效益高。
• ‌直缝焊缝钢管3PE防腐管‌：适用于中等口径及特定压力等级的管道。

3. 衍生产品：TPEP防腐钢管

在内壁防腐方面，常采用“内环氧外3PE”结构，即内壁涂敷熔结环氧粉末（FBE），外壁采用3PE结构。这种组合被称为TPEP防腐钢管，兼具内壁光滑减阻、防微生物附着和外壁高强度防腐的特点，广泛应用于城市供水、南水北调等大型水利工程。

四、 生产工艺流程

3PE防腐钢管的生产是一个高度自动化的过程，主要步骤包括：

1. ‌表面预处理‌：对钢管外表面进行抛丸除锈，去除氧化皮、铁锈、油污及水分，达到Sa2.5级清洁度，并形成一定的锚纹深度，以增加涂层附着力。
2. ‌中频加热‌：通过中频感应加热炉将钢管加热至指 定温度（通常约200℃左右），确保环氧粉末能够充分熔融固化。
3. ‌底层喷涂‌：在钢管表面静电喷涂熔结环氧粉末（FBE），形成均匀致密的底层。
4. ‌中间层涂覆‌：在环氧粉末处于胶化状态时，通过挤出机侧向缠绕或淋涂方式涂覆共聚物胶粘剂（AD）。
5. ‌外层包覆‌：立即挤出缠绕高密度聚乙烯（PE）面层，利用余热使三层材料融为一体。加工方式主要有缠绕式和圆模包覆式两种。
6. ‌冷却定型‌：通过水冷或风冷系统快速冷却，使防腐层固化定型。
7. ‌检验与标识‌：对成品进行电火花检漏、厚度测量、附着力测试等质量检查，合格后喷印标识并堆放待发运。

五、 执行标准

国内3PE防腐钢管主要遵循以下国家标准和行业标准：

• ‌GB/T 23257-2017‌ 《埋地钢质管道聚乙烯防腐层》：现行主要国家标准，规定了材料性能、涂层结构、检测方法等。
• ‌SY/T 0413-2002‌ 《埋地钢质管道聚乙烯防腐层技术标准》：早期行业标准，部分指标仍具参考意义，但已逐步被国标取代或整合。
• ‌DIN 30670‌：德国标准，是3PE技术起源的重要参考依据。

六、 应用领域

凭借卓越的防腐性能和机械强度，3PE防腐钢管广泛应用于以下领域：

1. ‌能源输送‌：石油、天 然 气、液化石 油 气等长距离埋地输送管道（如西气东输、陕京线等国家重大工程）。
2. ‌市政工程‌：城市自来水供水管网、排水排污管网、集中供热管网、燃气输送管网。
3. ‌工业管道‌：化工、制药、印染等行业输送腐蚀性介质的工艺管道；热电厂工艺用水、废渣、回水输送管道。
4. ‌特殊环境‌：煤矿井下供排水、瓦斯抽放、消防洒水管网；海洋平台及海底管道；农业灌溉、深井管等。
5. ‌其他用途‌：电力、通讯、高速公路电缆保护套管；高层建筑给水系统等。

七、 产品优势

1. ‌超长使用寿命‌：设计寿命可达30-50年，大幅降低长期维护和更换成本。
2. ‌优异的综合性能‌：结合了环氧粉末的强附着力/防腐性与聚乙烯的高韧性/抗冲击性，适应-40℃至80℃甚至更宽的温度范围。
3. ‌环保安全‌：材料无毒无害，符合饮用水输送卫生标准，对环境友好。
4. ‌施工便捷‌：工厂预制，质量稳定；现场可通过焊接、法兰等方式连接，配套热缩带/套进行补口，施工效率高。
5. ‌经济效益显著‌：虽然初期投入高于普通防腐管，但其低维护率和长寿命使得全生命周期成本极具竞争力。

八、 储存与运输注意事项

• ‌储存环境‌：应置于干燥、通风良好的环境中，避免阳光直射和雨淋。
• ‌堆放要求‌：按规格分类码垛，垛底需垫高以防潮防变形。堆垛高度不宜过高（人工作业不超过1.2米，机械作业不超过1.5米），以防止底层管材受压变形。
• ‌防护措施‌：露天存放时，管端裸露部分应采取遮盖措施或涂刷防锈漆，防止焊缝处先期腐蚀导致涂层翘边。
• ‌运输保护‌：装卸过程中严禁抛掷、拖拽，防止机械损伤破坏防腐层。
