TZGQM-3SP02行星式球磨机

TZGQM-3SP02行星式球磨机

产品简介

1、整机设计满足人机工程学，5寸触摸屏图形人机界面，参数设置简洁方便;中英文互换图形人机界面，分单向模式、双向模式、维修模式三种模式。可编程多种运行模式(正反交替运行、间隔运行等)，数据存储记忆功能，多组程序自由设定，自动报警:
2、自转(球磨罐)最高转速达到1300rpm，能够快速实现至亚微米级的研磨细度:
3、整机2工位研磨平台，可实现重复性的研磨2份样品;4、可以配置不同材料的研磨罐、真空罐、真空套罐;5、传动采用高效、免维护保养驱动方式，保证长时间连续运行或最大负载情况下保持转速恒定;
6、所有的传动轴采用优质合金钢，经过热处理、粗加工、半精加工、精加工多道工艺流程，数控车加工和高精磨削加工，最大程度控制尺寸公差和形位公差，极大满足零件的通用性和互换性;
7、传动轴承为FAG国际品牌，极限转速高，使用寿命长;8、行星盘采用中碳钢，力学性能优，所有孔数控加工而成，严格保证传动中心距，降低误差带来的嗓声;同时避免不平衡离心惯性力，引起机器振动，满足高速度、高能量和高应力状态下的转动;所有端盖和压紧零件做过防腐除锈处理;9、机壳采用箱式方形结构，刚性好，强度高，高速运转时机器平稳。机体整体喷塑处理，平整光亮，防腐蚀;
10、行星传动采用轴套设计，方便装配，降低维修成本;11、电气控制系统零件采用国内知名大品牌，质量可靠，噪音小。

型号规格

型号: TZGQM-3SP02 升级版

可配球磨罐

• 容积（单罐容积，单位：毫升）: 50L、100L

• 材质：不锈钢、氧化锆、玛瑙、尼龙、聚氨酯、硬质合金（YG8）、陶瓷等

• 类型：普通罐、不锈钢真空罐、不锈钢真空套罐（配合玛瑙、尼龙、陶瓷等球磨罐抽真空用）

其他参数

• 球磨罐最大装料量：罐容积的四分之三（包括磨球）

• 进料粒度：松脆材料≤10 mm，其它材料≤3 mm

• 出料粒度：最小可至 0.1um

• 运行模式：单向运行，不定时停机；单向运行，定时停机；正、反向交替运行，定时停机；单向间隔运行，定时停机；正、反向交替间隔运行，定时停机

• 电机型号: YS7124    单相交流 0.37KW

• 调速方式：变频调速 0～50Hz，分辨率 1Hz，本机限速 0～45Hz

• 外形尺寸: 590×380×470mm

• 净重: 60Kg

产品图如下

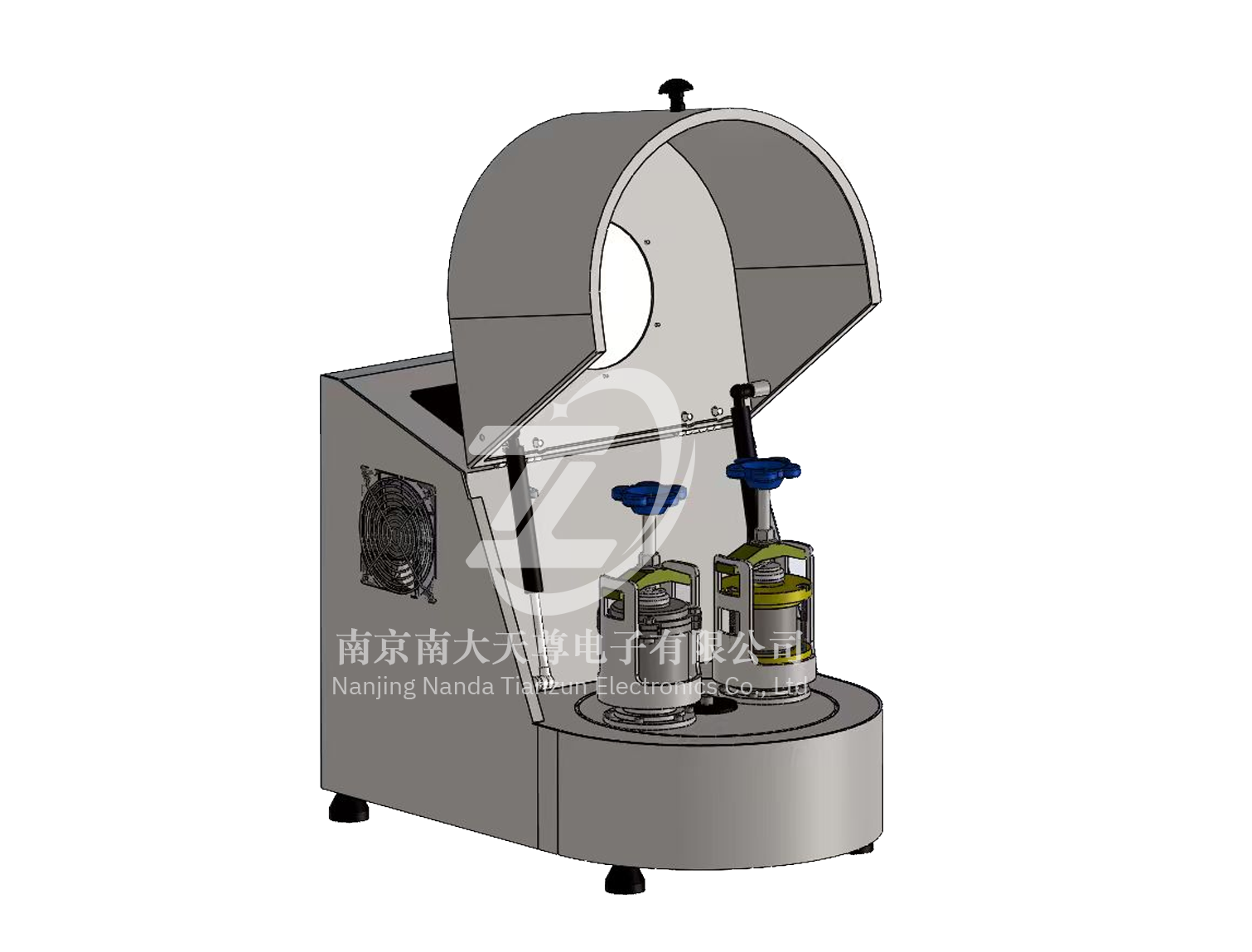

0.2L整机3D示意
