可控硅电源

输入电压：AC 380v±10%

输出 0-12000DC 功率1000KW（电压、电流线性可调）

结构形式：可控硅整流电源或者满足其他想要求的型式，柜式防腐蚀型，风水冷型

纹波系数：≤1.0%

工作效率：≥80%

工作制： I级（100%额定电流连续工作）

控制形式：现场操作+远程控制+PLC通讯接口+电流密度监控及调整

二、电源总体设计方案：

1.可控硅电源大功率输出为主，由其为大电流输出，能长期连续工作，本电源采用大功率直流电源制作常用的电路模式：可控硅十二脉整流控制电压，LC滤波直流输出的基本电路。即采用三相交流380V先经过三相变压器隔离降压至所需电压，再经过可控硅进行三相桥式整流控压后输出用户预定的电压值，再经过LC滤波得到一个平稳的直流电压输出。

2.此电路由于采用初级可控硅移相调压技术，结构较简单，电路相对成熟。非常适合于制造生产特大功率直流稳压电源。

3.电源保护功能相对完善，具有过压、过流、缺相、过温、短路、自动跳闸保护功能，最大限度防止由于人为操作失误，对电源造成的损坏及由于电源自身元件的故障而造成的对用户负载的损坏。

三、电源能达到的性能特点：

1.恒压恒流：本电源电压、电流值都是从0至额定值连续可调，同时恒压恒流自动转换。

2.过流报警：本电源报警电流值从0-110%额定值连续可调，如电源输出电流超过电流报警设定值时，电源将声光报警。

3.过压保护：电压保护值也可从100V-110%额定电压值连续可调，若电源输出电压超过电压保护设定值时电源将跳闸保护。

4.短路保护：本电源允许在任何工作状态下短路或短路开机。

5.过载保护：电源或负载出现故障，输出电流超过电源额定值1.5倍时，电源将跳闸保护。

6.缺相保护：若电源输入电压有一相或一相以上电压过低或过高或缺压，本电源也将跳闸保护。

7.自动放电：本电源关机后能又提供负载自动放电。

8.智能化：可与计算机连接，组成计算机控制的智能型电源。（选配）

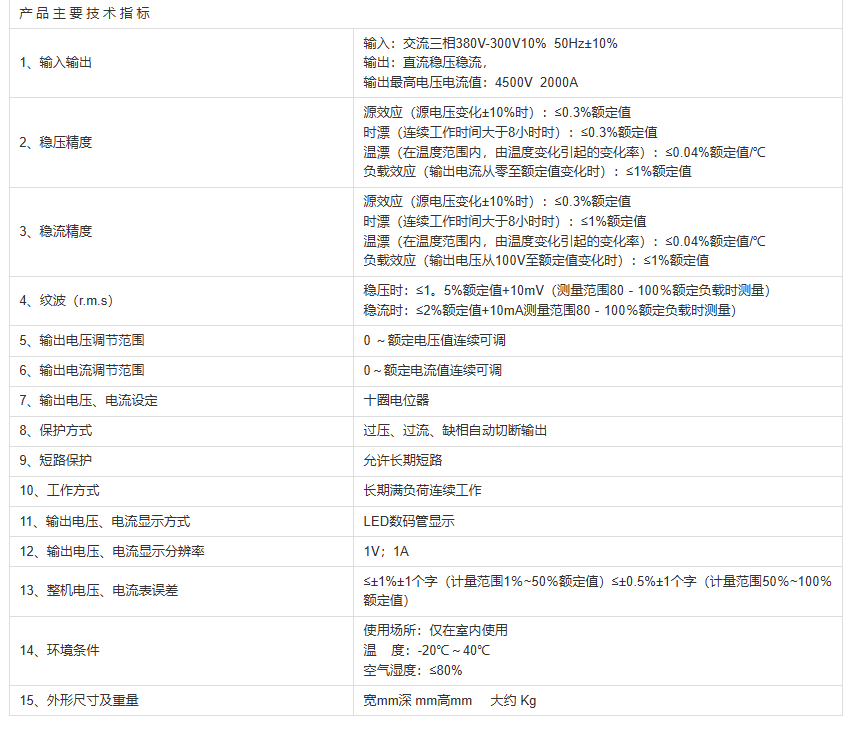

四、电源所能达到的技术指标：
