高精度六自由度地震模拟平台 赋能抗震试验与应急科普全场景应用
在建筑工程抗震检测、高校地震力学研究、公共应急科普、重大装备抗震可靠性验证等领域，六自由度地震模拟平台是复现真实地震波形、开展力学试验与沉浸式实训的核心工业装备。随着国内抗震标准持续升级、城市建筑抗震加固工作全面推进以及防灾减灾科普体系不断完善，市场对地震模拟设备的仿真精度、负载能力、运动同步性、工况适配性提出了更高要求。
当前行业普遍存在诸多痛点：传统地震模拟设备多采用简易驱动结构，六轴运动协同性差，运行过程中易出现抖动、姿态漂移、波形拟合偏差大等问题，无法精准还原不同震级、不同类型的地震纵波与横波，直接导致抗震试验数据失真，难以满足工程验收与科研立项标准；多数标准化平台载荷区间固定，重载工况下结构刚度不足、台面下沉变形，既无法适配大型建筑构件、核电设备、高铁零部件等大吨位被测对象，也难以满足小型模型、科普体验台等轻载场景的使用需求；设备尺寸与运动行程固化，面对非标安装空间、定制化试验工况时改造难度大，进口高端设备不仅采购成本高昂，定制交付周期长达半年以上，大幅拖累项目进度；同时，老旧平台控制系统封闭，兼容仿真软件少，不支持二次开发与数据溯源，电气防护等级不足，在长期连续作业中存在漏电、过载等安全隐患，难以适配工业试验室、公共场馆等多环境运行要求。
针对以上行业难题，南京拓维运动科技作为专业定制平台厂家，自主研发 TW6 系列六自由度地震模拟平台，依托成熟并联机构技术、伺服驱动系统与专业运动控制算法，打造高保真、高稳定、高兼容的工业级地震模拟解决方案，全面解决抗震试验、科普实训场景中的各类设备短板，助力行业实现标准化、智能化升级。
一、核心技术架构与工作原理
本款六自由度地震模拟平台基于经典 Stewart 并联机构构型设计，整体由固定下基座、六组高精度伺服电动执行器、万向球铰结构以及承载上平台组成，属于典型六自由度并联运动系统。六组执行器呈对称布局，两端通过万向铰链分别连接上下平台，依靠伺服系统精准控制各执行器的伸缩行程与运动速率，通过多轴协同联动，实现上平台在空间内俯仰、横滚、偏航三种姿态转动，以及纵移、横移、升降三种直线平移，完整复刻真实地震发生时的复合运动状态。
设备搭载自研姿态补偿算法与地震波拟合算法，可精准导入各地震实测波形数据、人工合成地震谱，实时修正运动偏差，有效抑制重载、长行程工况下的台面漂移与共振问题。结合闭环伺服控制技术，保障六轴运动高度同步，大幅提升地震模拟的还原度与试验数据有效性。整机集成机械结构、伺服驱动、电气控制、数据采集、仿真联动五大模块，机械结构采用高强度合金材质，兼顾结构刚度与运行稳定性，适配长期不间断试验与高频次科普体验场景。
二、产品关键参数与核心性能指标
TW6 系列六自由度地震模拟平台可根据试验载荷、安装空间、模拟工况进行全维度非标定制，核心参数与性能指标如下表所示：
项目
技术参数
产品型号
TW6（支持按需定制细分型号）
载荷覆盖
1kg~50 吨（全区间适配轻载科普、重载工程试验）
设备自重
随型号、载荷配置及结构方案差异化变化
整体尺寸
支持非标定制，可匹配各类试验室、科普场馆安装空间
工作温度
-20℃ ~ 70℃，适配室内外多类作业环境
俯仰角度
±5° ~ ±45°（可调）
横滚角度
±5° ~ ±45°（可调）
偏航角度
±5° ~ ±45°（可调）
纵移行程
±10mm ~ ±1000mm（按需定制）
横移行程
±10mm ~ ±1000mm（按需定制）
升降行程
±10mm ~ ±1000mm（按需定制）
该平台运动参数支持区间内自由调节，可模拟从微震、有感地震到强震等不同烈度场景，角度与行程调节精度高，完全满足建筑抗震测试、力学仿真研究、沉浸式地震体验等差异化使用需求。
三、电气规格与软件系统配置
（一）电气规格
设备采用工业级电气架构，兼顾运行稳定性、传输效率与使用安全性，具体配置如下：
1. 电源要求：支持 AC220V/AC380V 双模式供电，适配民用场馆、工业试验室不同供电标准；
2. 通讯接口：标配千兆以太网（EtherCAT）、USB3.0、RS485 接口，实现高速数据传输与设备联动；
3. 控制频率：伺服环控制频率 1000Hz，姿态环控制频率 200Hz，响应延迟低，运动控制实时性强；
4. 安全等级：达到 PLd/Cat.3 工业安全标准，集成过载保护、漏电保护、紧急停机功能，突发工况下可快速制动，保障设备与人员安全。
（二）软件规格
配套专属六自由度运动控制软件，深度适配地震模拟场景，功能全面且开放性极强：
1. 通讯协议：兼容 EtherCAT、UDP、TCP/IP、USB 串行多种主流协议，可与外部设备无缝对接；
2. 仿真软件兼容：全面适配 X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等主流仿真平台，可联合开展地震动力学仿真试验；
3. 核心功能：内置专业洗出算法，支持地震体感强度、运动幅度自定义调节；完整保留试验数据日志，支持全程回放、数据分析与波形溯源；
4. 二次开发：开放完整 API/SDK 接口，允许用户自主定制试验工况、拓展功能模块，满足高校科研、专项工程试验的个性化开发需求。
四、典型应用场景与行业价值
依托优异的性能与定制化能力，TW6 系列六自由度地震模拟平台广泛应用于抗震工程试验、高校科研教学、公共应急科普、重大装备可靠性检测四大核心场景，为各领域创造实用价值：
1. 建筑工程抗震试验
面向建筑设计院、工程检测机构、住建相关单位，用于楼房、桥梁、墙体、减隔震装置等构件的抗震性能测试，精准模拟不同地域、不同等级地震工况，验证建筑结构的抗震能力，为建筑设计、抗震加固、工程验收提供真实、可靠的试验数据，助力建筑行业严守抗震安全底线。
2. 高校与科研院所教学研究
服务于土木工程、地震工程、力学等专业高校实验室及地震研究机构，可开展地震波传播、结构动力学、振动响应等课题研究，同时作为教学实训设备，直观展示地震运动原理，将理论知识与动态模拟相结合，提升科研与教学实效。
3. 公共应急防灾科普

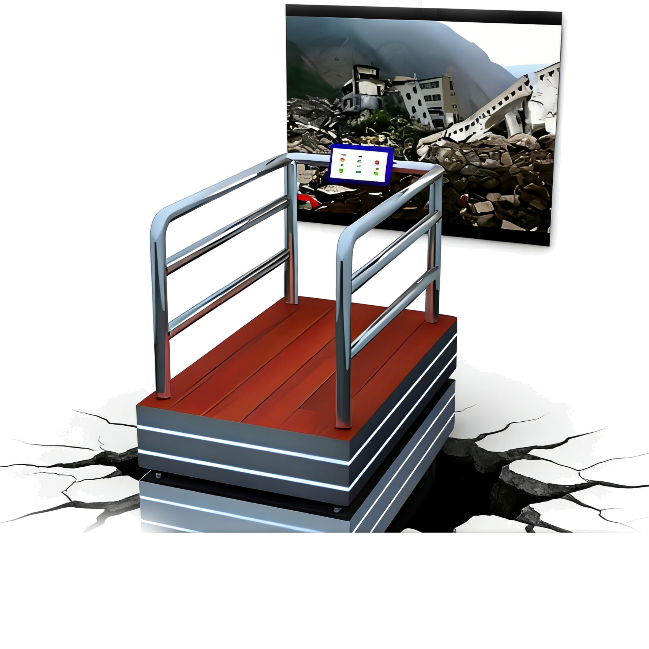

落地于科技馆、应急安全教育基地、校园安全馆、社区宣教中心等场所，打造沉浸式地震体验场景，模拟不同震级下的震动效果，让大众直观感受地震危害，学习地震避险、应急疏散、自救互救技能，创新防灾减灾宣教形式，提升全民应急防护意识。
4. 重大装备抗震检测
针对核电设备、高铁零部件、轨道交通装备、精密仪器等产品，开展运输、服役状态下的抗震可靠性测试，模拟地震引发的振动、倾斜工况，排查设备抗震薄弱点，保障重大装备在地震灾害中的运行安全。
五、总结
南京拓维运动科技 TW6 系列六自由度地震模拟平台，凭借先进的并联机构技术、高精度伺服控制系统、开放兼容的软件生态以及灵活的非标定制能力，有效破解了传统地震模拟设备精度不足、负载受限、适配性差、安全性弱等行业难题。设备覆盖从轻载科普到重载工程试验的全载荷区间，运动性能稳定、环境适应性强、拓展空间广阔，既能够满足高标准抗震科研、工程检测的严谨要求，也可支撑公共科普场馆的常态化运行。
未来，南京拓维运动科技将持续深耕六自由度运动平台领域，以技术创新驱动产品升级，持续为建筑抗震、地震科研、应急科普、工业检测等行业提供专业、可靠的定制化装备与整体解决方案，推动国内地震模拟仿真领域向高精度、智能化、国产化方向稳步发展。
