机器人/机器狗辅助训练系统解决方案

随着足式机器人、机器狗技术快速发展，相关产品已逐步落地工业巡检、应急搜救、园区安防、物流转运等诸多领域。在产品研发与性能迭代阶段，机器人、机器狗需要在多样化地面环境、动态扰动工况下完成步态调试、姿态适配与稳定性测试。传统实地测试方式受场地、天气、环境工况限制较大，测试场景单一，工况复现难度高，测试周期长，同时设备试错成本偏高，难以实现标准化、常态化的训练与验证，成为行业研发过程中普遍存在的难题。

针对以上行业现状，南京拓维运动科技依托多年 Stewart 并联机构研发经验，推出机器人、机器狗辅助训练专用六自由度运动平台。该设备可在室内实验室环境中模拟各类复杂路面与动态扰动状态，搭建可控、可复现的测试训练环境，有效弥补传统测试模式的短板，为足式机器人、机器狗的算法调试、步态优化、环境适配训练提供标准化硬件支撑。

一、核心技术架构与工作原理

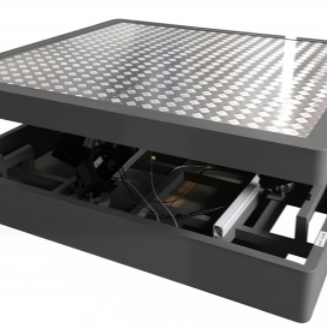

本产品基于经典 Stewart 六自由度并联机构进行设计搭建，整体由底部固定基座、上部承载台面以及六组独立伺服驱动支链组成，各支链搭配万向铰结构完成联动运转。系统依托成熟的空间运动学算法，通过运动学逆解运算，精准分配每组支链的伸缩行程，驱动承载台面完成三维空间内三轴平移与三轴旋转动作。

训练过程中，机器人、机器狗安置于平台承载台面之上，平台按照预设运动轨迹输出俯仰、横滚、偏航、直线位移等组合姿态，模拟路面倾斜、起伏、小幅晃动、位移偏移等多种实际工况。平台产生的动态变化会直接作用于设备支撑面，促使机器人、机器狗的姿态感知模块与运动控制系统持续做出姿态补偿、重心调整、步态修正等动作。结合后台数据采集系统，研发人员可全程记录设备运行状态，完成算法参数调试与性能优化，实现室内全工况辅助训练。

并联式结构设计让设备具备受力均匀、结构形变小、动态响应平稳的特点，能够长时间稳定输出连续变化的运动姿态，满足机器人、机器狗长时间、多批次循环训练需求。

二、产品基本参数与性能指标

基础参数表

参数类别

具体说明

产品型号

TW6（支持按需定制）

有效载荷

1kg~50 吨，可根据训练设备规格选配

设备自重

依据具体型号与配置而定

整体尺寸

支持根据安装空间、使用需求进行非标定制

工作温度

-20℃ ~ 70℃

运动性能指标

运动维度

运动范围

俯仰

±5° ~ ±45°

横滚

±5° ~ ±45°

偏航

±5° ~ ±45°

纵移

±10mm ~ ±1000mm

横移

±10mm ~ ±1000mm

升降

±10mm ~ ±1000mm

设备运动区间可根据训练场景灵活设定，支持单一姿态运行与多姿态组合联动，适配不同类型机器人、机器狗的训练要求。

三、电气系统与软件系统规格

（一）电气系统规格

1. 供电电源：支持 AC220V、AC380V 双模式供电，适配实验室、研发车间等常规用电环境。

2. 通讯接口：配置千兆以太网（EtherCAT）、USB3.0、RS485，可与机器人控制系统、上位机、数据采集设备稳定对接，实现数据互通与联动控制。

3. 控制频率：伺服环控制频率 1000Hz，姿态环控制频率 200Hz，保障动作输出连贯、时序同步。

4. 安全配置：安全等级达到 PLd/Cat.3 标准，搭载过载、漏电防护机制，保障设备与受训机器人、机器狗运行安全。

（二）软件系统规格

系统兼容 EtherCAT、UDP、TCP/IP、USB 串行等主流通讯协议，可对接 X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink 等多款行业通用仿真软件，拓展训练场景与数据分析维度。

设备搭载企业自研六自由度运动控制软件，内置专业洗出算法，工作人员可根据训练目标调节体感强度与运动幅度。系统开放 API、SDK 接口，支持二次开发、自定义训练工况以及数据日志回放，方便研发人员调取历史训练数据，开展算法分析与参数迭代，适配不同研发团队的个性化使用需求。

四、典型应用场景与应用价值

1. 步态算法调试训练

模拟平整路面、凹凸路面、倾斜路面等基础工况，辅助调试机器人、机器狗常规行走、转向、启停步态，优化关节运动逻辑与重心分配策略，提升基础行走稳定性。

2. 动态扰动适应性训练

模拟行进过程中路面晃动、小幅偏移、高低起伏等动态场景，训练设备在外部扰动下的姿态调整能力，强化运动控制系统的环境适配能力。

3. 研发测试与性能校验

建立标准化测试工况库，对同型号设备进行批量重复性测试，统一测试标准，降低实地测试带来的环境干扰，提升测试数据的参考价值。

4. 院校教学与科研实验

面向高校、科研院所的机器人相关专业，作为教学实验设备，用于足式机器人运动原理、姿态控制、并联机构应用等相关课题研究与实训教学。

依托这套系统，研发单位无需频繁开展户外实地测试，可在室内完成大部分工况的训练与验证，有效压缩研发周期，降低设备损耗与测试成本，推动机器人、机器狗产品稳步迭代。

五、总结

作为专业的定制化六自由度平台生产厂家，南京拓维运动科技打造的机器人、机器狗辅助训练六自由度运动平台，以成熟的并联机构技术、完善的软硬件配套、宽泛的参数适配范围，解决了足式机器人测试场景受限、工况难以复现、测试成本偏高的行业问题。

该设备兼顾通用性与定制化能力，可匹配不同载荷、不同尺寸的训练需求，广泛服务于机器人企业、科研院所、高等院校等单位。未来，设备将持续助力足式机器人领域完成技术升级与产品迭代，推动行业测试、训练体系向标准化、智能化方向稳步发展。
