海水富含氯离子、溶解氧，腐蚀性远高于土壤环境，锌铝镉系锌合金是船舶壳体、海上风电桩腿、近海小型采油平台水下钢结构主流牺牲阳极材料，海水场景选型侧重合金电化学性能、阳极结构外形，配套焊接辅材、防腐辅料、固定配件按需配备，区分全浸区、潮差区、飞溅区三大区域差异化配置方案，严格遵循 DNV 船用阳极规范与 GB/T4950-2021 双重标准。
按海水腐蚀分区进行牌号选型：全浸区（常年浸没海水中）是腐蚀最严重区域，海水电阻率约 0.2~0.5Ω・m，优先选用国标 RZnAl0.36 牌号锌铝镉合金阳极，开路电位≤-1.05V（SCE），工作电位稳定在 - 1.00V 左右，电流效率≥94%，能稳定输出持续极化电流，使钢材电位极化至 - 0.85V 保护区间；潮差区（涨落潮交替干湿环境）干湿循环加速阳极损耗，选用加厚型铸造锌合金阳极，厚度较常规产品增加 25%，同材质锌铝镉配方，通过加大单重延长使用寿命；飞溅区（海浪频繁击打部位）氧气充足、冲刷严重，高纯锌极易被冲刷钝化，禁用纯锌阳极，改用锌铝铟改性锌合金，铟元素破坏钝化膜，保障冲刷环境持续溶解放电。小型游艇、快艇螺旋桨、舵叶狭小精密部件，选用小规格镯式、条状挤压锌阳极，避免大体积阳极影响航行水动力；万吨级货轮船体外板大面积防护，采用 25~50kg 重型块状铸造锌阳极，沿船体外板龙骨两侧均匀排布。

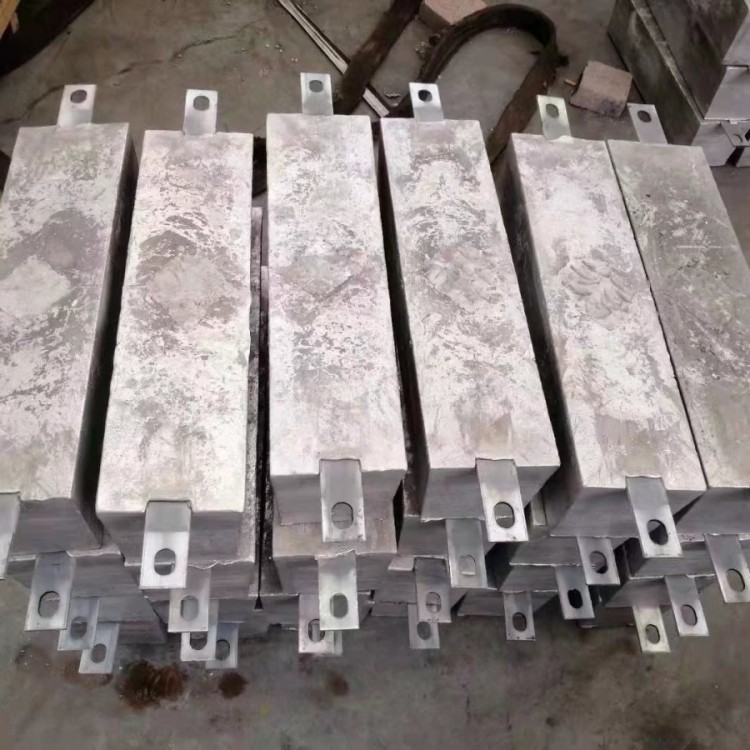

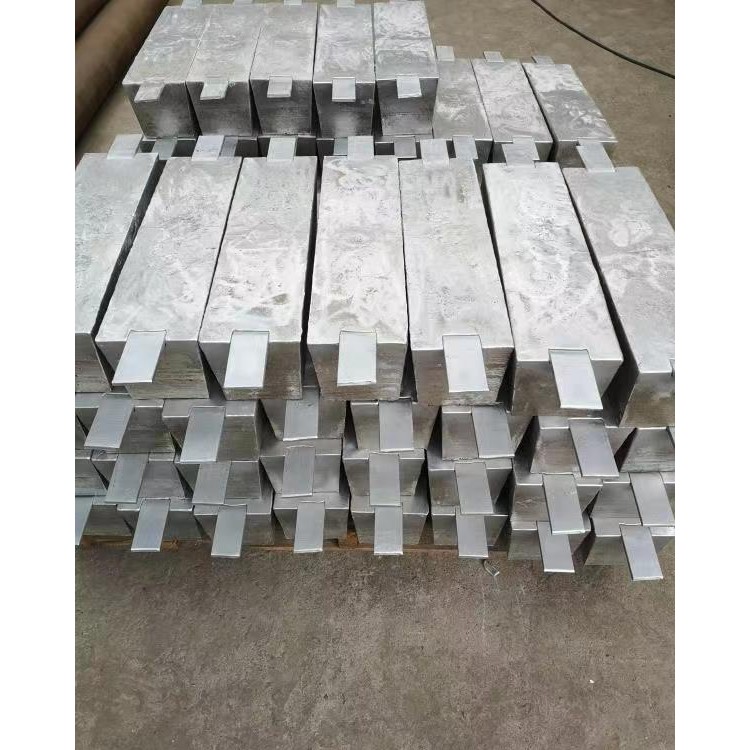

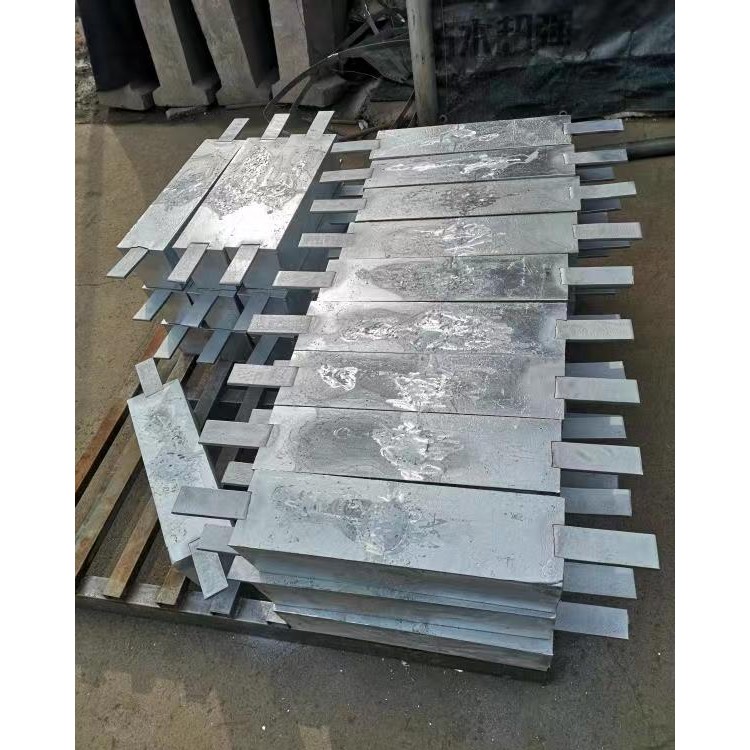

配套固定与焊接配件针对性配备：全浸区阳极采用预埋钢爪一体铸造结构，钢爪预留焊接基座，配套船用低氢焊条、耐热焊片，阳极钢爪与船体钢板满焊，焊后焊缝涂刷船用环氧防腐漆；潮差区阳极除焊接固定外，额外配备不锈钢抱箍、膨胀螺栓双重加固，抵御潮汐冲击脱落；飞溅区加装橡胶缓冲垫片，减少海浪直接撞击造成的阳极开裂脱落。电缆配套：平台水下阳极连接线选用耐海水腐蚀镀锡铜缆，外层包覆氯丁橡胶防水护套，杜绝海水渗入铜芯锈蚀断路。
用量配备核算参考海水专属电流密度，全浸钢结构保护电流密度 15~30mA/㎡，潮差区提升至 35~50mA/㎡，飞溅区高达 60~80mA/㎡，分区计算单区总电流，结合阳极单体输出电流确定数量，整体采购预留 20% 备用阳极，用于船舶进坞检修更换损耗件。船舶出厂配套备品：每艘船舶按总阳极用量 10% 储备同型号锌阳极，存放于船舶备件舱；海上平台按年度损耗率 15% 配备替换阳极，存放平台仓储区。
低温近岸海水（＜12℃）合金性能稳定，高温热带海域表层海水常年＞45℃，避开阳极直接布置在高温吸热甲板下方，防止局部超温极性反转。项目实践中，近海渔船误用高纯锌做船壳防护，使用一年阳极表面生成致密氧化锌钝化膜停止放电，船体出现大面积锈蚀，更换锌铝镉阳极后防护恢复正常。海水环境锌阳极选型核心是分区选合金、工况定固定配件、分区核算用量，配套备件常态化储备，保障海洋钢结构全生命周期防腐。
冀公网安备13010402002588
