玻璃转子流量计 可测量小流量 玻璃管透明度高

一、基本概念与工作原理

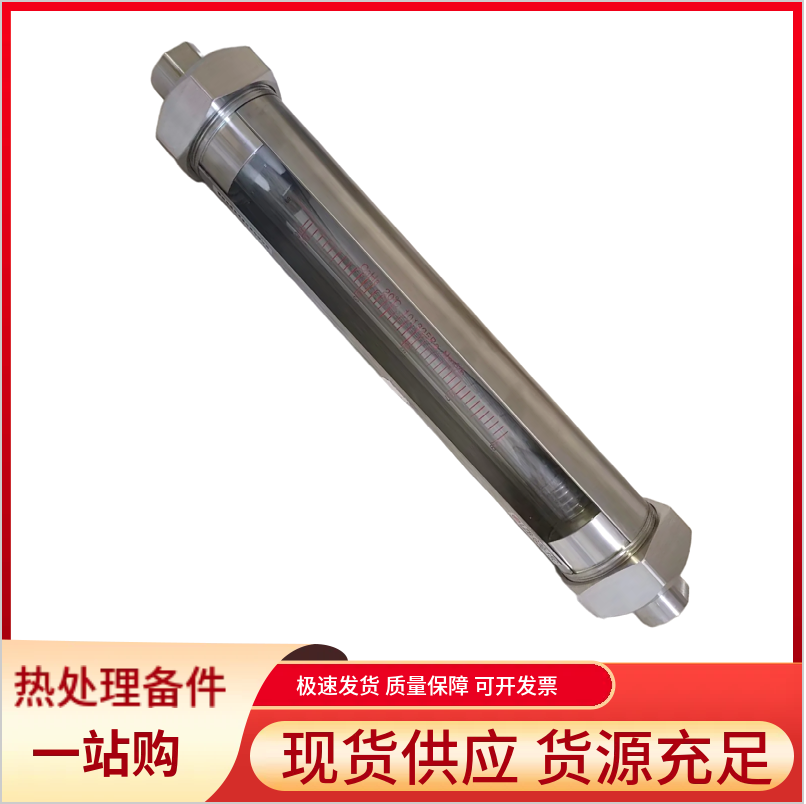

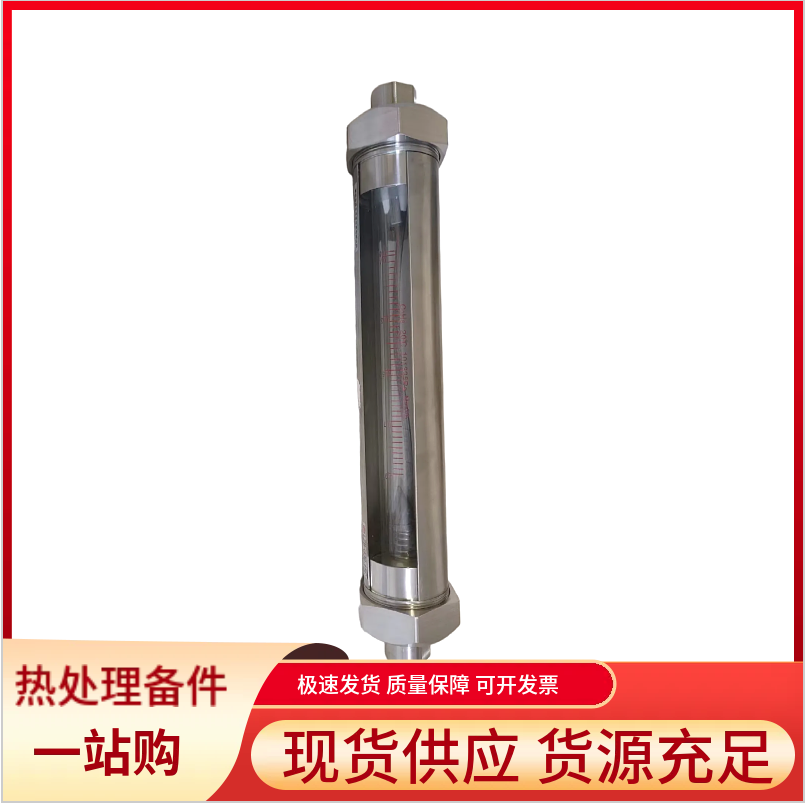

玻璃转子流量计是一款变面积式测量仪器，主要用于测量封闭管道中单相流体（液体或气体）的体积流量，属于比较经典的就地流量测量仪表。其核心结构由两个部分构成：一根垂直放置的玻璃锥形管，以及管内可以上下自由移动的转子（又称浮子）。

其工作原理遵循变面积测量规律：当流体从玻璃锥形管底部自下而上流过时，转子在流体中受到两个方向的力，分别是自下而上的动压力，以及向下的重力。当流量稳定时，流体对转子的动压力与转子受到的浮力之和，刚好等于转子自身的重力，此时转子会稳定悬浮在玻璃管内某一高度位置。当流量发生变化时，流体流速改变，作用在转子上的动压力随之变化，打破原有受力平衡后，转子便会沿着锥形管轴线方向上下移动，改变转子与锥形管壁之间的环形流通面积：流量增大时，环形流通面积扩大，转子上移；流量减小时，环形流通面积缩小，转子下移，直到达到新的受力平衡后，转子稳定在新的位置。使用者可以通过读取玻璃管外刻度对应转子zui高位置的数值，直接得到当前流体的体积流量。

由于玻璃管可以直接观察转子位置，同时结构简单、压降小、价格低廉，玻璃转子流量计在中小型流量测量场景中得到广泛应用。

二、主要特点

优势

1. 结构简单，便于安装与维护，价格低廉，使用成本低；

2. 玻璃管透明度高，可以直观观察转子位置和流体状态，读数直观；

3. 压力损失小，对流体管路的阻力小，能耗低；

4. 测量范围宽，可以测量从几毫升每分钟到上百立方米每小时的气体或液体流量，适合中小流量测量场景；

5. 耐腐蚀性好，玻璃材质和适配的转子材质可以满足大部分酸碱流体、腐蚀性气体的测量需求。

局限性

1. 玻璃材质抗压抗冲击能力差，容易破碎，不能承受高压高温和大的冲击，一般仅适用于低压、常温的测量场景；

2. 必须垂直安装在管道上，不能承受振动，否则会影响测量jing度；

3. 测量jing度受流体密度、粘度、温度、压力等参数影响较大，出厂刻度一般是在标准状态（通常是20℃、101.325kPa，液体以水为介质、气体以空气为介质）下标定，实际使用时如果工况与标定时差异较大，需要进行刻度修正；

4. 玻璃转子流量计属于就地显示仪表，无法远传流量信号，不适合自动化控制系统使用；仅少数产品加装信号转换模块可以输出电信号，但是jing度远低于其他类型的远传流量计。
