应用
RVH与RV系列安全阀是比例泄荷阀，当压力升高时它逐渐打开，因此它们在给定的压力上升(累积) 时没有容量等级，且它们不按ASME 或任何其他标准来进行检定。一些系统应用需要安全阀来满足特殊安全准则，所以系统设计者和用户必须确定何时应用这些安全准则以及这些安全阀是否符合安全准则。
操作
■ 当系统压力达到设定压力时安全阀打开，当系统压力跌落至设定压力以下时关闭。

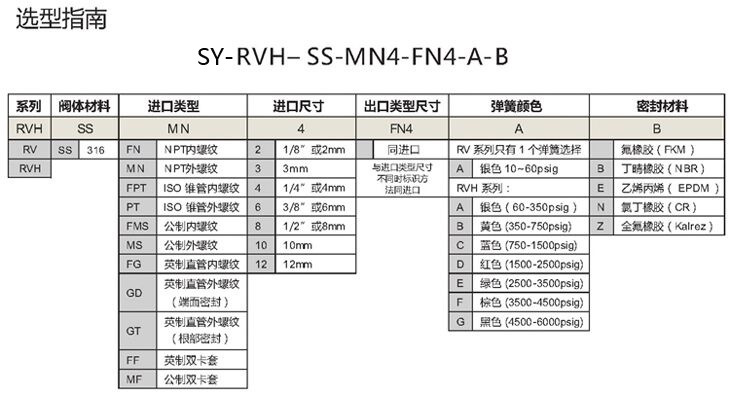

■ 安全阀选择和安装覆盖所需设定压力的弹簧，并将相应的标签贴于帽盖上。
■ 对于在一段时间内未起用的阀门，初始卸荷压力可能会比设定压力高。
■ 设定压力和再密封压力
设定压力是首次有流体流出时的上游压力。室温下，初始卸荷完成后，每个阀门的设定压力在± 5 % 范围内可重复。

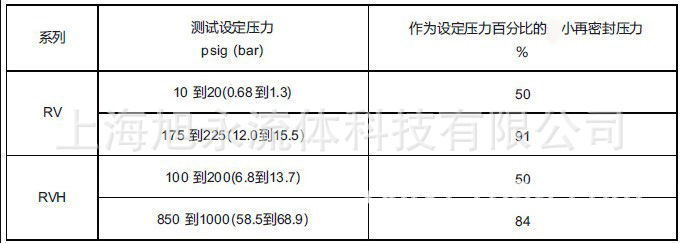

再密封压力是无流体流出时的上游压力、再密封压力总是低于设定压力
测试每个系列比例卸荷阀都要经过设定性能和再密封性能测试。
| 背压 ■ 高压阀(RVH) 通过这些高压阀的设计使系统背压的影响减至小。 ■ 低压阀(RV) 系统背压会增加阀的设定压力。为了进行补偿、将背压乘以0.8 并把得到的结果从所需的设定压力中减去。 当背压等于大气压时、应用所得到的结果来预设阀。 例如：所需的设定压力是120 psig. 系统背压是40 psig。 步骤1. 将背压乘以0.8。40 psig X 0.8 = 32 psig. 步骤2. 将结果从所需的设定压力中减去。120 psig – 32 psig = 88 psig. 步骤3. 把比例卸荷阀预设于88 psig. |
RVH 系列 |

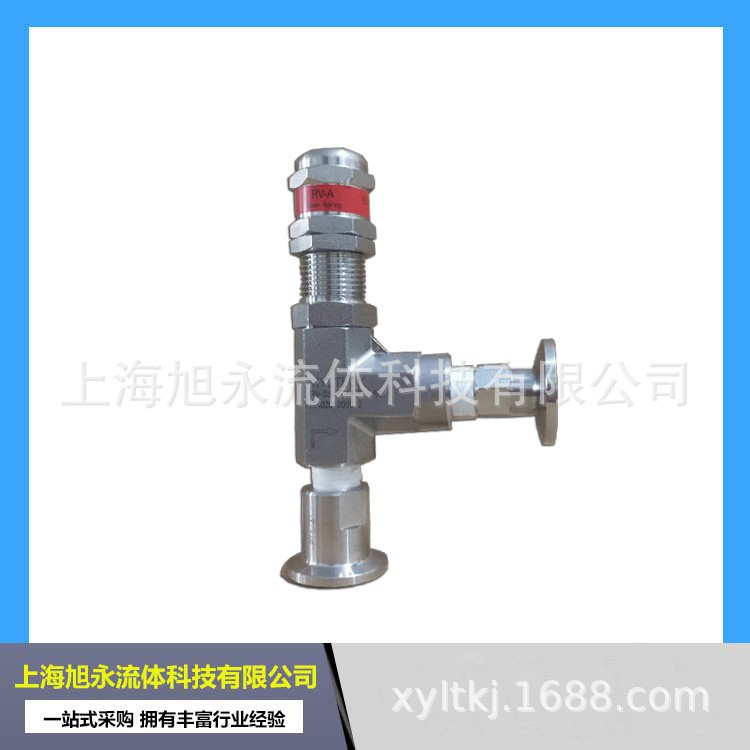

RV 系列
|
