钢筋混凝土结构在海洋盐雾、盐渍土、工业腐蚀及除冰盐环境下，钢筋电化学锈蚀问题日益突出，直接造成混凝土开裂、保护层剥落、结构承载力衰减，严重影响工程服役寿命。铝合金牺牲阳极凭借高电容量、高驱动电位、轻量化、环保无重金属污染等优势，已成为钢筋混凝土牺牲阳极阴极保护的核心材料。想要充分发挥其防腐效能，不能仅依靠材料本身性能，必须落实系统化前置应用措施，以前期勘测评估为基础，结合工况环境科学选型、精准参数匹配，从源头规避保护失效、阳极钝化、电位失衡等工程常见问题，为后续施工安装与长期稳定运行筑牢基础。
前期现场勘测是铝合金牺牲阳极应用的首要前置措施，也是整个阴极保护系统设计的核心依据。勘测工作需围绕结构现状、腐蚀环境、混凝土物理电学参数三大维度全面开展。首先要对钢筋混凝土构筑物进行全域排查，涵盖桥梁桥墩、码头承台、工业设备基础、市政管廊、水利闸坝等不同结构形式，检测混凝土碳化深度、表层裂缝分布、保护层破损位置及钢筋裸露锈蚀程度，划定重度腐蚀区、中度腐蚀区与轻度防护区，实现分区精准施策。其次需取样检测混凝土氯离子含量，氯离子是破坏钢筋钝化膜、引发持续腐蚀的关键诱因，需精准测定不同区域氯离子渗透浓度，判断腐蚀活性等级，以此确定所需保护电流密度。同时必须实测混凝土电阻率，干燥内陆、大体积混凝土内部电阻率可达数千甚至上万 Ω・cm，潮湿沿海区域电阻率相对偏低，而铝合金阳极适配高阻环境的特性，正是依托电阻率数据进行设计匹配。此外，还要核查整体钢筋网的电连续性，对钢筋断开、搭接松散、绝缘隔离的部位提前处理，保障整个结构钢筋形成完整导电回路，避免出现局部保护盲区。

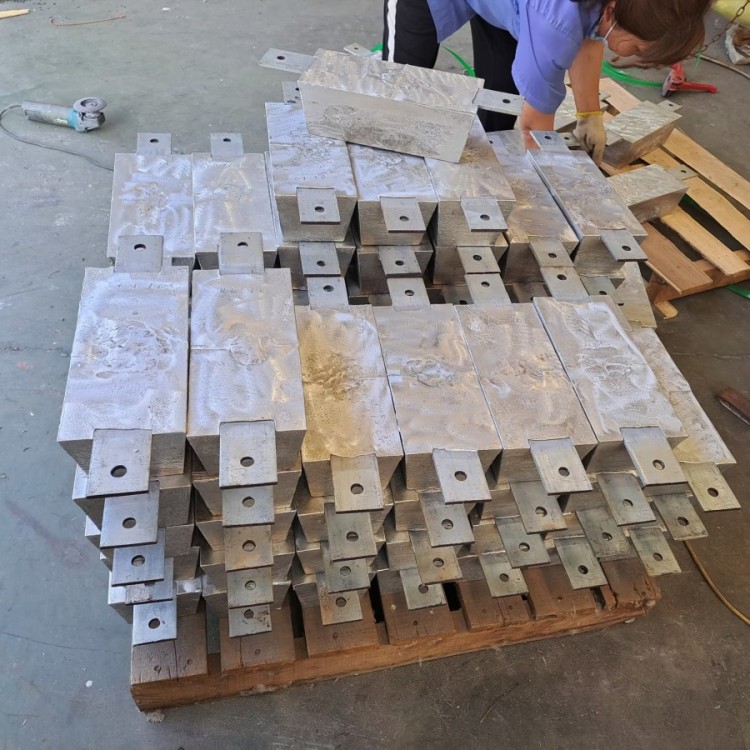

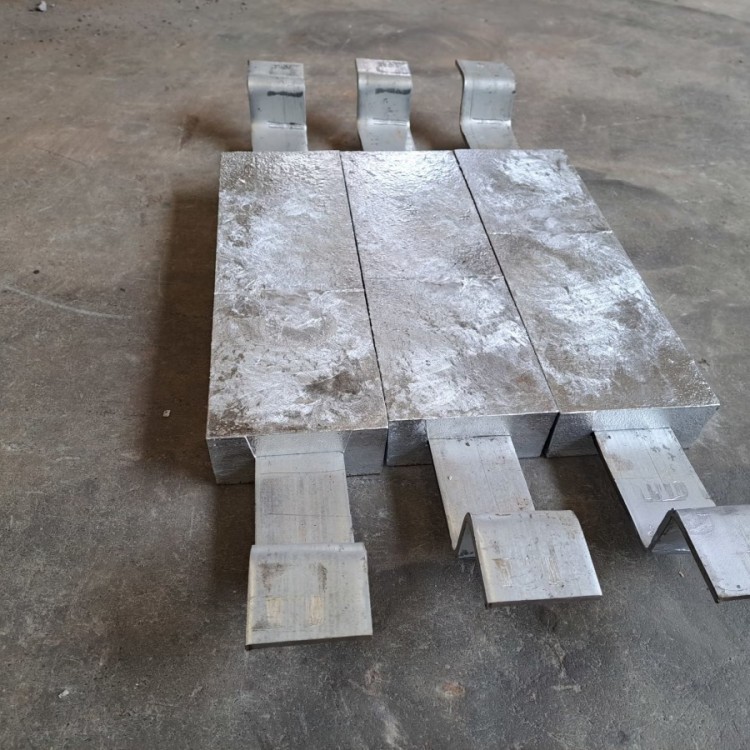

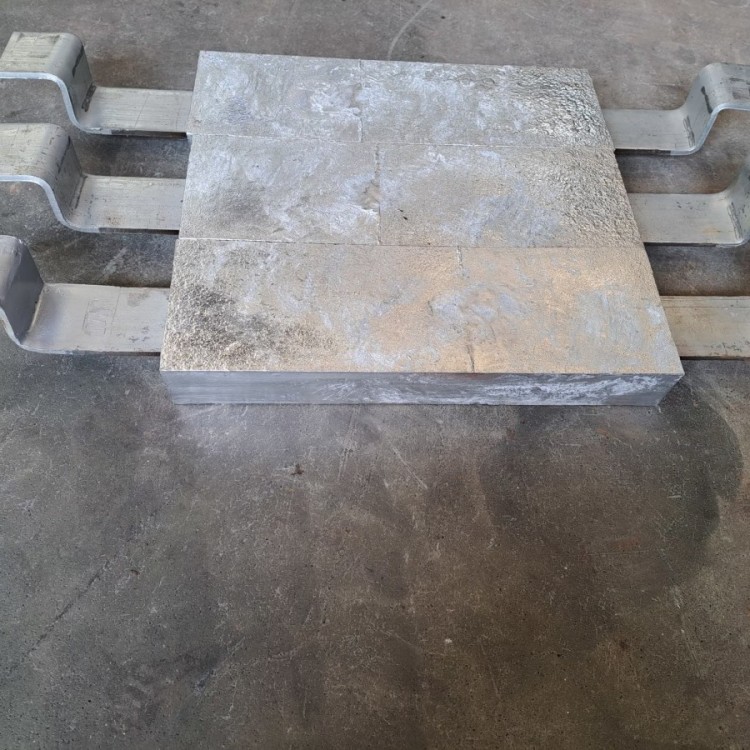

基于勘测数据开展科学选型，是铝合金牺牲阳极应用的关键措施。目前工程常用 Al-Zn-In-Si 系、Al-Zn-In 系合金阳极，不同配方适配不同腐蚀工况，需严格遵循环境特征选型。在海洋浪溅区、潮差区等高氯高湿环境，应选用耐氯离子钝化性能优异的 Al-Zn-In-Si 铝合金阳极，其稳定驱动电位可达 - 1.05V～-1.30V，能够满足 20-30mA/㎡的高电流密度需求，搭配专用海水型填包料可有效抑制阳极钝化。在西北盐渍土、干旱内陆高电阻率混凝土环境，优先选用高驱动电压型号铝合金阳极，依靠充足电位差克服介质欧姆压降，解决锌合金阳极驱动不足、保护范围过小的弊端。对于预应力钢筋混凝土结构，严禁选用电位过负的镁合金阳极，应固定选用标准型铝合金牺牲阳极，规避请气析出引发的钢筋氢脆断裂风险。而饮用水池、污水处理构筑物等环保敏感场景，必须选用无镉、无铅的高纯铝合金阳极，杜绝腐蚀产物污染水体与土壤。
参数量化匹配是前置应用措施的重要环节，直接决定保护年限与防护均匀性。需根据结构尺寸、钢筋配筋密度、混凝土电阻率及设计使用年限，精准计算铝合金阳极的单块重量、规格尺寸、布设数量及保护半径。铝合金阳极理论电容量远高于锌合金，同等重量下服役寿命可达 15-20 年，设计时可依据全寿命周期要求，合理优化阳极数量，避免冗余布设造成资源浪费，或数量不足导致保护电位不达标。同时要严格把控驱动电压差值，确保阳极与钢筋之间电位差不低于 0.25V，保障保护电流持续稳定输出。针对大体积混凝土厚承台、超高层基础等隐蔽结构，需提前规划阳极布设点位，避开结构受力关键部位，兼顾防腐效果与结构安全性能。
此外，前置阶段还需落实材料进场检验措施，把控铝合金阳极产品质量。进场时核查产品合格证、合金成分检测报告，检查阳极外观有无裂纹、变形、氧化起皮，检测导电连接端子的导通性能，杜绝劣质、成分不达标的产品投入使用。同时配套验收专用填包料、绝缘电缆、连接夹具等辅材，填包料采用石膏、膨润土、硫酸钠标准配比，确保具备低电阻率、保湿活化性能，为后续安装施工做好物资准备。
综上，前期勘测评估、工况化科学选型、参数精准匹配与进场质量管控，构成了铝合金牺牲阳极在钢筋混凝土阴极保护中的前置核心应用措施。只有严格落实各项前置流程，才能实现阳极性能与工程工况的高度适配，从设计源头规避后期运行隐患，充分发挥铝合金牺牲阳极长效、稳定、经济的防腐优势，为钢筋混凝土结构全寿命周期阴极保护奠定坚实基础。
冀公网安备13010402002588
