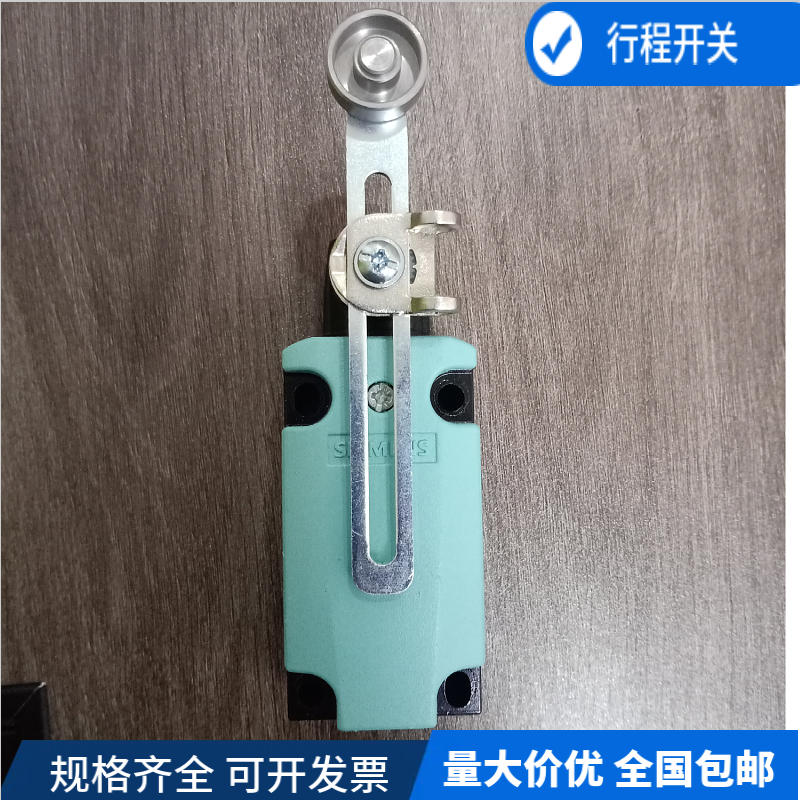

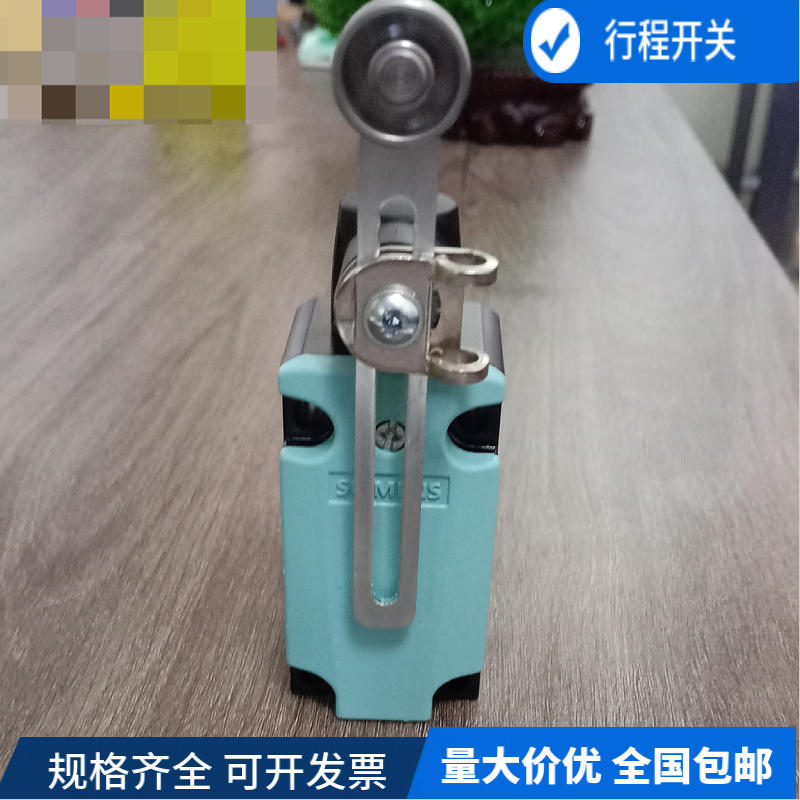

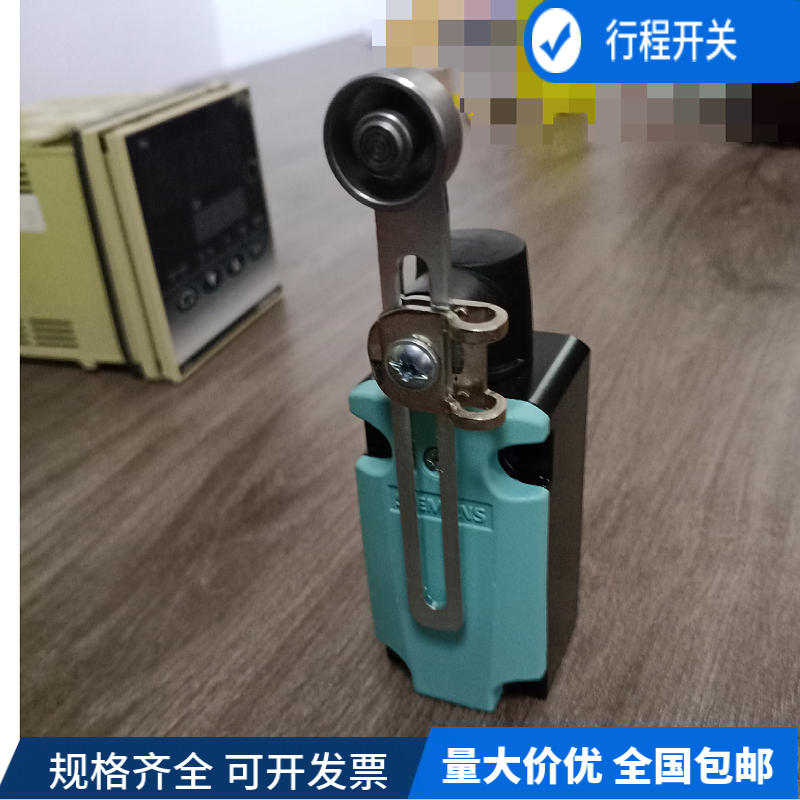

德国西门子行程开关 机械式位置检测装置

德国西门子（Siemens）SIRIUS 3SE5 系列行程开关是专为工业自动化与重工业设备设计的机械式位置检测装置，广泛应用于爱协林（AICHELIN）多用炉、推盘炉、连续炉等热处理设备的关键工位。该产品通过机械触头与运动部件的接触，将机械位移转换为电信号，实现炉门位置检测、推拉机构限位、料车行程控制及安全联锁保护等功能。

1. 炉门升降限位检测

安装在爱协林多用炉炉门升降机构的上限位和下限位位置，当炉门上升至全开或下降至全闭时，撞块触发行程开关，向 PLC 发送到位信号 。PLC 收到信号后切断升降电机电源，同时根据炉门状态控制加热电源通断（炉门打开时自动切断加热），实现安全联锁。

2. 推拉链/推头行程限位

安装在推拉链机构或推头运动轨迹的终点位置，当推头将料盘推入加热室或从加热室拉出到达设定位置时，触发行程开关，向 PLC 发送到位信号，控制推拉电机停止或换向 。

3. 料车行走限位

安装在爱协林料车轨道两端，当料车运行至装卸料位或待机位时，触发行程开关，向 PLC 发送位置信号，控制料车行走电机减速、停止或换向。

4. 安全门联锁

安装在炉体检修门或电气柜门上，当门打开时行程开关触点动作，切断相关设备的控制电源，保障操作人员安全。可配合西门子 3TK28 安全继电器实现 SIL 3/PL e 安全等级。
