钢筋混凝土阴极保护智能测试桩的安装施工与调试运维技术规范

引言

钢筋混凝土阴极保护智能测试桩的安装施工与调试运维质量，直接决定其监测精度、使用寿命与运行稳定性。不同于传统测试桩仅需简单埋设接线，智能测试桩涉及基础施工、传感器埋设、线缆连接、通信配置、系统调试等多环节技术要求，且钢筋混凝土材质的施工特性与智能化模块的精密性对工艺规范提出更高标准。本文结合 GB/T 43667—2024《钢筋混凝土腐蚀监检测技术规范》要求，系统阐述其安装施工流程、关键技术要点及调试运维规范，为工程实践提供技术参考。

一、安装施工前期准备

（一）现场勘察与选址

环境勘察：避开强电磁干扰（高压电缆、电气化铁路）、振动冲击、腐蚀性气体区域，远离高大建筑物、树木、山体遮挡，优先选择通讯信号良好（4G/NB-IoT≥105dBm）、地形平坦、土壤均匀的位置。冻土区需确认冻深线，确保基坑深度超过冻深线，避免冻胀导致桩体倾斜。

点位规划：长输管道每 1-3 公里布设 1 个监测点，管道穿跨越河流、铁路两端、防腐层破损高发区、杂散电流干扰区需加密布设；城市燃气管网按节点、阀门井、分支处布设；化工储罐沿罐底板周边均匀布设。测试桩与被保护管道间距控制在 0.5-1.0 米，便于线缆连接与信号采集。

（二）设备与材料准备

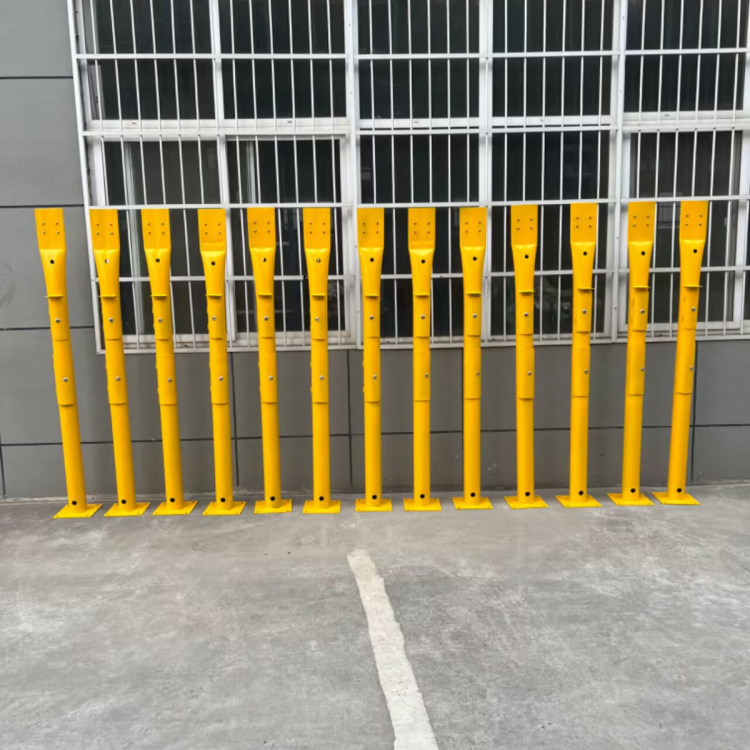

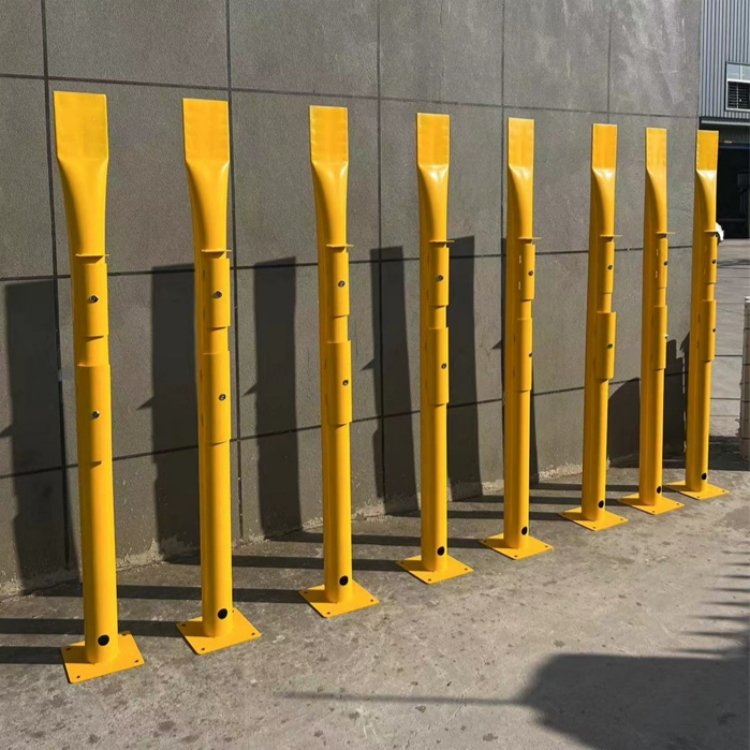

设备检查：核对智能测试桩型号规格（常见 200×200mm 方形截面，长度 1.8-2.0m），检查桩体有无破损、开裂，内部采集模块、传感器、通信天线、电源组件是否完好，通电测试设备初始化是否正常。

材料准备：准备 C30 混凝土、碎石、细砂、膨润土、镀锌扁钢、接地极、屏蔽线缆、防水密封胶、防锈漆等材料；校验埋地长效参比电极（Cu/CuSO₄或 Ag/AgCl），确保电位稳定、无破损。

（三）安全与技术交底

施工前对作业人员进行安全培训，明确用电安全、土方开挖安全、高空作业安全要求；进行技术交底，明确施工流程、关键工艺参数、质量验收标准，确保作业人员掌握智能化模块安装、线缆接线、通信配置等核心技术要点。

二、安装施工核心流程与关键技术要点

（一）基础施工与桩体固定

基坑开挖：开挖 0.8-1.2 米深、0.6-0.8 米直径的基坑，底部铺设 10-15cm 碎石垫层并夯实，增强基础稳定性；土壤地质较差区域（软土、流沙）需扩大基坑尺寸，增设钢筋骨架浇筑混凝土基础。

桩体就位：将钢筋混凝土测试桩垂直放入基坑，调整垂直度（偏差≤1°），地面部分高度控制在 1.2-1.5 米，便于操作与观察；预埋固定螺栓，浇筑 C30 混凝土固定桩体，确保桩体稳固、无倾斜。

防雷接地：桩体旁 1-2 米处打入镀锌钢管接地极（深度≥2 米），用 40×4mm 镀锌扁钢连接至测试桩内部接地端子，焊接处做防腐处理，接地电阻≤4Ω，避免雷击损坏电子元件。

（二）参比电极埋设与线缆连接

参比电极埋设：在测试桩一侧 0.5-1.5 米处开挖电极坑，深度与管道埋设深度一致，将长效参比电极放入坑内，周围填充细砂与膨润土（比例 1:1），确保电极与土壤充分接触、电位稳定；电极电缆穿入测试桩内部预埋 PVC 绝缘管，做好密封防护。

线缆接线：剥离被保护管道测试点防腐层，打磨至金属光泽，将管道测试线、阳极引线、参比电极电缆分别接入测试桩内部对应接线端子，区分正负极（参照设备说明书标识）；接线端子需打磨去除氧化层，确保接触电阻≤0.05Ω，连接后用防水密封胶密封接线口，防止雨水、潮气侵入。

线缆防护：所有地下线缆采用屏蔽线缆，避免信号干扰；线缆穿管处做好防水密封，地面线缆固定在桩体侧面，避免碾压、拉扯损坏。

（三）智能化模块安装与通信配置

模块安装：将数据采集模块、通信单元、电源组件固定在测试桩内部防水舱内，确保安装牢固、散热良好；连接传感器线缆、通信天线、电源线路，天线引出至桩体外部无遮挡位置，确保信号传输稳定。

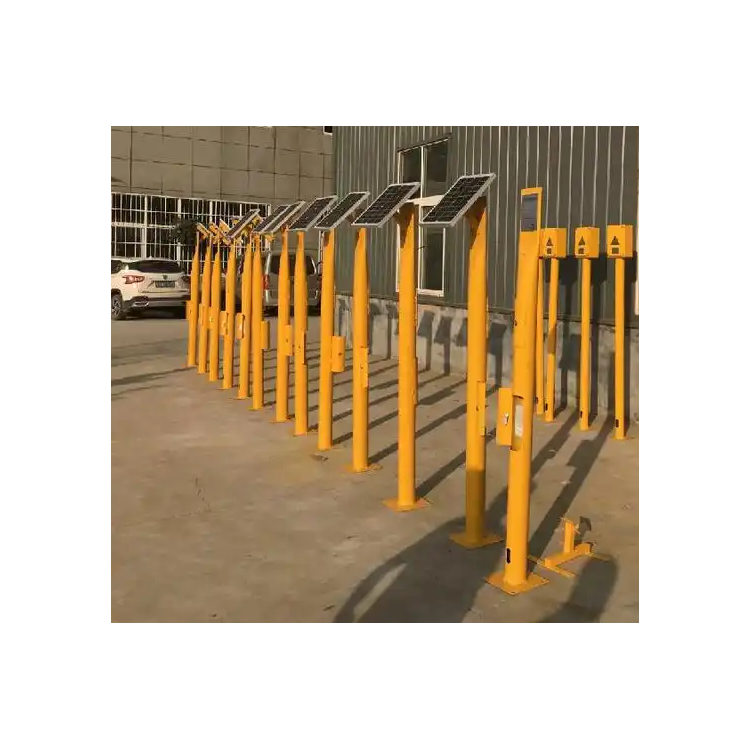

电源安装：采用 “太阳能板 + 蓄电池” 供电时，在测试桩南侧预留位置安装太阳能板，倾斜角度与当地纬度一致，确保采光效率；太阳能板与蓄电池连接，蓄电池固定在防水舱内，做好防潮防护；市电供电需连接稳压电源，配备备用电池，确保断电后设备正常运行≥72 小时。

通信配置：通过本地调试软件或云平台，配置设备 ID、通信协议、服务器地址、采集周期、预警阈值等参数；测试通信信号强度，确保 4G/NB-IoT 信号稳定，无信号区域启用北斗卫星通信功能。

（四）回填夯实与标识设置

回填夯实：基坑回填采用细砂与原土分层夯实，每层厚度 20-30cm，避免大块硬物挤压线缆与参比电极；回填至地面后，在桩体周围做防水护坡，防止雨水冲刷导致桩体倾斜、线缆裸露。

标识设置：在测试桩正面喷涂清晰标识，包括设备编号、监测点位、投用日期、联系电话；设置警示标识，避免车辆碾压、人为破坏。

三、系统调试与验收

（一）本地调试

通电初始化：长按电源键开机，设备自动启动，屏幕显示设备型号、电池电量、网络信号强度，初始化完成后进入待机状态。

参数校准：现场用便携式标准仪器（高精度万用表、参比电极）与智能测试桩同步测量电位、电流参数，对比校准传感器，确保测量误差≤0.1%；调整 IR 降补偿参数，消除土壤电阻干扰。

功能测试：测试本地手动测量、数据显示、声光报警功能；模拟电位超标、电流突变等异常情况，验证预警功能是否正常触发，报警信息是否准确推送。

（二）远程调试

数据传输测试：查看云平台 / APP，确认设备在线、数据实时上传，数据曲线、报表生成正常；测试远程参数配置、设备校准、重启控制功能，确保远程操作指令有效。

故障诊断测试：人为模拟阳极失效、线缆断裂、通信中断等故障，验证 AI 故障诊断算法是否准确识别故障类型，预警信息是否精准定位故障点位。

（三）竣工验收

施工完成后，按照 GB/T 43667—2024 规范要求进行竣工验收，核查施工记录、设备合格证、校准证书等资料；现场检查桩体稳固性、标识清晰度、接线密封性；测试数据精度、通信稳定性、预警功能有效性，验收合格后方可正式投用。

四、日常运维与故障处理

（一）日常巡检（每月 1 次）

外观检查：检查桩体有无破损、开裂、倾斜，标识是否清晰，外壳有无腐蚀、掉漆；清理桩体表面杂物、灰尘，修复破损部位，重新喷涂防锈漆。

内部检查：打开桩盖，清除内部积水、昆虫、杂物；检查接线端子有无腐蚀、松动，用细砂纸清洁氧化层，重新紧固接线；检查传感器、通信模块、电源组件有无异常，散热是否良好。

电源与通信检查：查看电池电量（低于 20% 时需检查太阳能板充电效率或更换蓄电池）；检查太阳能板表面是否清洁，有无遮挡；测试通信信号强度，确保信号稳定。

（二）定期维护（每半年 1 次）

数据校验：用便携式标准仪器现场比对测试桩数据，校准传感器，确保测量精度；更新 IR 降补偿参数，适应土壤环境变化。

固件升级：登录云平台，检查设备固件版本，在线升级最新固件，修复系统漏洞，优化 AI 算法性能。

防雷与接地检查：检查防雷接地极、扁钢有无腐蚀、断裂，测试接地电阻，确保≤4Ω，保障防雷安全。

（三）常见故障处理

数据异常（电位偏高 / 偏低、电流突变）：先远程查看历史数据，分析异常趋势；现场检查参比电极是否失效、线缆是否破损、接线是否松动；校准传感器，排查杂散电流干扰，必要时更换参比电极或修复线缆。

通信中断：检查通信天线是否损坏、松动，信号强度是否正常；排查 SIM 卡是否欠费、接触不良；重启设备或远程配置通信参数，仍无法恢复则检查通信模块是否故障。

电源故障（电量低、无法开机）：检查太阳能板是否清洁、有无遮挡，充电线路是否正常；检查蓄电池是否老化、损坏，必要时更换蓄电池；排查电源模块是否故障。

桩体倾斜 / 破损：轻微倾斜可调整后重新夯实固定；严重倾斜或破损需重新开挖基础，浇筑混凝土固定；破损部位用混凝土修补，喷涂防锈漆。

五、结语

钢筋混凝土阴极保护智能测试桩的安装施工与调试运维是一项系统性、专业性极强的工作，需严格遵循技术规范，把控每一个环节的质量。规范的安装施工可保障设备稳定运行、监测精准；科学的调试运维可延长设备使用寿命、降低故障发生率。在实际工程中，应结合现场环境与设备特性，优化施工工艺与运维方案，充分发挥智能测试桩的技术优势，为阴极保护系统长期稳定运行提供坚实保障。
