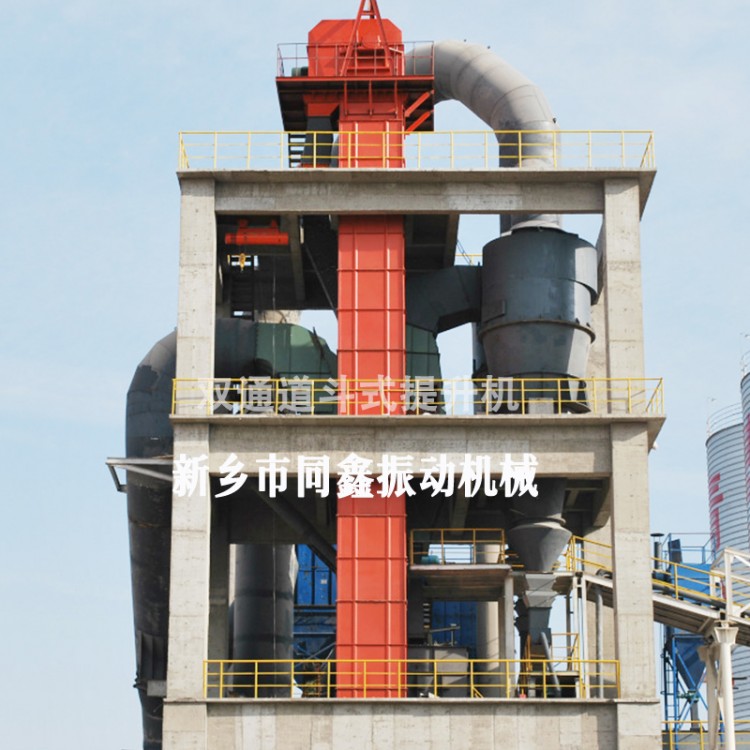

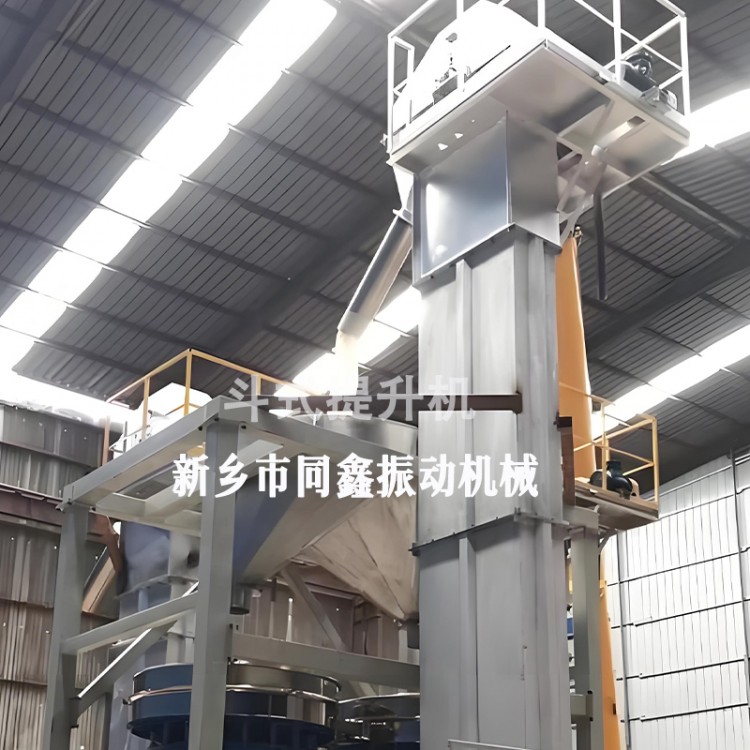

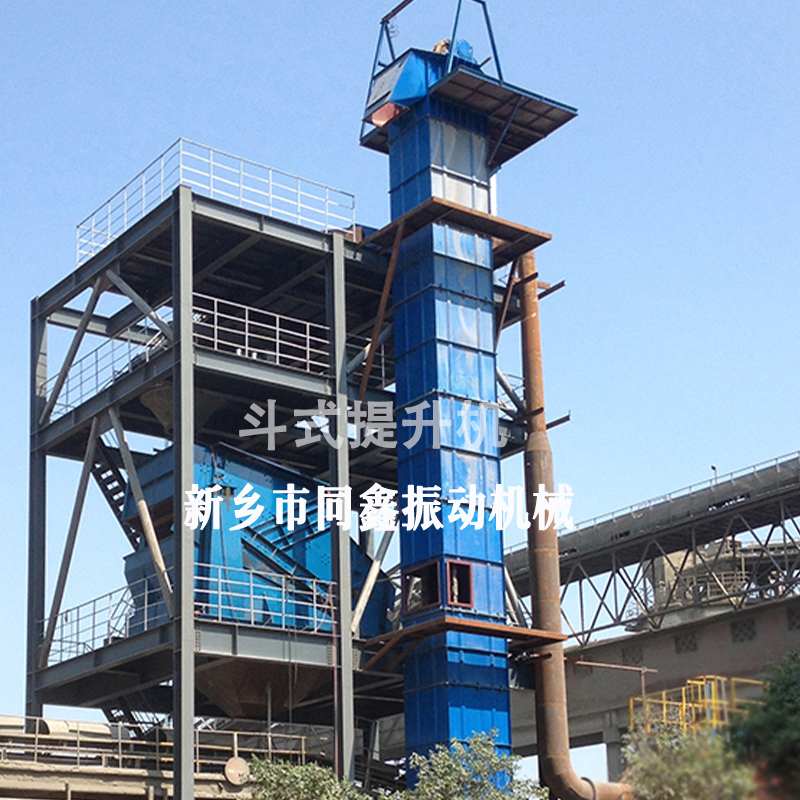

NE型板链斗式提升机
产品概述:
NE型斗式提升机适用于中、大块和有磨琢性的物料（如粉煤灰、石灰石、水泥熟料、石膏、块煤、碎石、矿渣、碳素等物料）的垂直输送，物料温度在250℃以下。牵引部件为优质合金钢高强度板链链条，保障设备稳定运行；该机型采取流入式喂料，重力诱导式卸料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。该机提升范围广，输送能力大、运行平稳可靠、节能环保、使用寿命长且使用维修方便，广泛应用于矿山、冶金、建材、煤炭、水电等行业。由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。NE30及以下为单排链，NE50～NE800为双排链。
技术参数表:
型号 | 提升量m³/h | 最大粒度mm | 物料松散密度t/m³ | 斗宽mm | 斗容L | 斗距mm | 功率范围kw | 提升物料最大粒度mm | 斗速m/s | 主轴转速r/min | 运行部件质量kg/m | ||||
允许最大颗粒比例% | |||||||||||||||
10 | 25 | 50 | 75 | 100 | |||||||||||
NE15 | 10～15 | 40 | 0.6 ～ 2.0 | 250 | 2.5 | 203.2 | 1.5-4 | 65 | 50 | 40 | 30 | 25 | 0.5 | 15.54 | 27.5 |
NE30 | 18.5～31 | 55 | 300 | 7.8 | 304.8 | 1.5-11 | 90 | 75 | 58 | 47 | 40 | 16.45 | 35 | ||
NE50 | 35～60 | 60 | 300 | 15.7 | 304.8 | 1.5-18.5 | 90 | 75 | 58 | 47 | 40 | 16.45 | 64 | ||
NE100 | 75～110 | 70 | 400 | 35 | 400 | 5.5-30 | 130 | 105 | 80 | 65 | 55 | 14.13 | 89 | ||
NE150 | 112～165 | 90 | 600 | 52.2 | 400 | 5.5-45 | 130 | 105 | 80 | 65 | 55 | 14.13 | 112.3 | ||
NE200 | 170～220 | 100 | 0.6 ～ 1.8 | 600 | 84.6 | 500 | 7.5-55 | 170 | 135 | 100 | 85 | 70 | 10.9 | 134 | |
NE300 | 230～340 | 125 | 900 | 127.5 | 500 | 11-75 | 170 | 135 | 100 | 85 | 70 | 10.9 | 188 | ||
NE400 | 340～450 | 130 | 900 | 182.5 | 600 | 18.5-90 | 205 | 165 | 125 | 105 | 90 | 8.3 | 205 | ||
NE500 | 450～550 | 140 | 950 | 260.9 | 700 | 30-110 | 240 | 190 | 145 | 120 | 100 | 7.1 | 223 | ||
NE600 | 550～660 | 150 | 1300 | 330.2 | 700 | 37-132 | 240 | 190 | 145 | 120 | 100 | 7.1 | 274 | ||
NE800 | 680～830 | 165 | 1580 | 501.8 | 800 | 160 | 275 | 220 | 165 | 135 | 110 | 6.2 | 313 | ||
