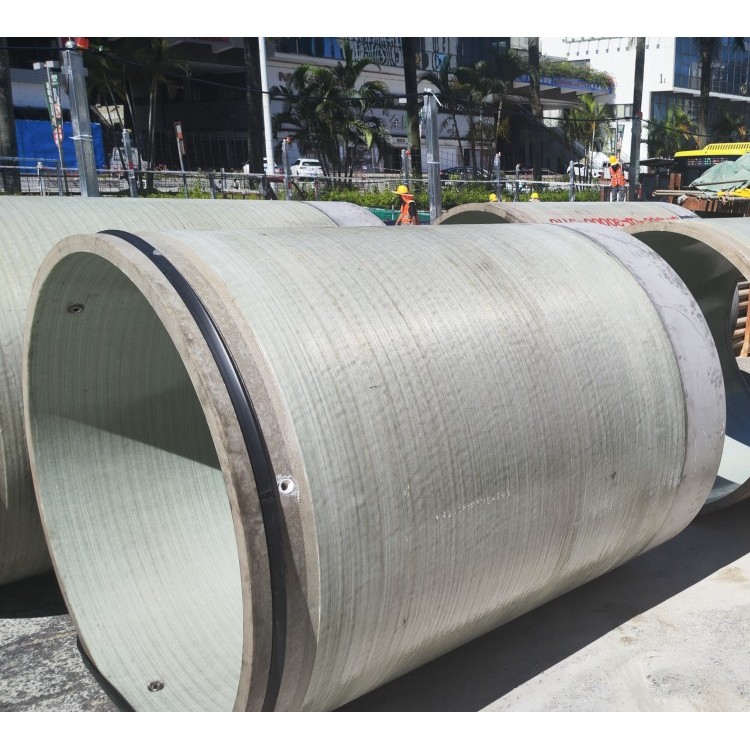

连续缠绕玻璃钢顶管

连续缠绕玻璃钢顶管（简称：GRP jacking pipe），是一种采用连续缠绕工艺，由树脂、玻璃纤维（连续+短切》、石英砂组成的新型顶管。顶管中含有大量轴向增强的短切玻璃纤维提高了管道轴向压缩强度。

1、连续缠绕玻璃钢顶管--产品定义

注:也可根据用户需求生产特殊规格的顶管

管道标记为：GRPJP-生产工艺-公称直径-压力等级-环刚度等级-允许顶力 GB/T 21492-2019。

公称直径DN(mm)：300-4000。

压力等级PN(MPa)：0.1、0.25、0.4、0.6、0.8、1.0、1.2、1.4、1.6、2.0、2.5、3.2。

环刚度等级SN(Nm)：20000、30000、50000、75000、100000。

允许顶力F(kN)：100、500、1000、1500、2000、2500、3000、3500、4000、4500、5000、6000、7000、8000、9000、10000、15000、20000

有效长度(m)：1、2、2.5、3、4、6。

4、顶管施工注意事项

①　需要采用木垫片(木垫片内径大于管内径)

②　严格控制偏转角度，“勤纠微纠”

③　加强对管道接头的监测

二、穿插法管道修复技术及产品

1、穿插法管道修复技术及产品介绍

连续缠绕玻璃钢内衬管是通过穿插法，在现有工作井中采用牵拉或顶推的方式，在旧管道内衬入连续缠绕管，并通过注浆使旧管与内衬管紧密结合，从而完成管道修复。

连续缠绕玻璃钢内衬管具有重量轻、轴向强度高、水力性能优异、使用寿命长等优势，将其衬入老旧管道中，可实现整体性修复，是大口径管道穿插法修复的首选管材。

2、穿插法管道修复接头

这是一种内衬管道的接头，其特点为接头外径与管道外径相同，接头中央部分管壁较两侧厚，共有两个弹性密封圈，一个已稳合在管端的接头上，另一个卡在要推入管道末端的外缘。

3、产品特点

• 内衬管接头采用三元乙丙橡胶材料制成的柔性密封圈套筒接头，连接简便，密封性好。接头与管体内表面达到平整吻合，修复后不会产生额外阻力。内衬管内壁粗糙度为n=0.0084，修复后可达到或超过原管流通能力。

• 内衬管可不作任何防腐处理，使用寿命50年以上，养护费用低。

• 重量轻，运输、吊装和穿插施工方便，施工周期短。

• 可衬入任何材质的旧管网内。

三、不锈钢快速锁修复

大直径管道局部修复用“快速锁”是由数控加工的高品质不锈钢环片、专用锁紧螺母和EPDM橡胶圈三部分组成。管道修复施工时，工人进入待修复管道部位，将EPDM橡胶圈套在环片外面，采用专用安装工具将环片安装到待修复部位并将橡胶圈与管壁完全压紧，完成对管道的修复。

相比于传统局部修复工艺，“快速锁”可适用于任何材质排水管道的局部修复，也可用于混凝土、金属类压力管道修复，根据管径大小，不锈钢环片有2-3片，修复过程无需断水，操作简单高效。此外，对于缺陷沿管道轴向长度较大时，可将若干个“快速锁”连续搭接安装，理论上可无限延长。

2、产品特点

①整个修复过程快速安全可靠，无须开挖修复。

②修复后的管壁光滑，可提高通水能力。

③可带水作业，操作简便。

④可连续搭接使用，使用范围广。

⑤不锈钢耐酸碱腐蚀，EPDM水密性强。施工中没有加热过程或化学反应过程，对周围环境环境没有污染和损害。
