高电位镁合金牺牲阳极的防腐作用，核心依托于电化学腐蚀原理，其本质是通过合金化改性提升电极电位，增强驱动电流能力，在高电阻率等苛刻环境中自发形成原电池系统，通过自身优先氧化牺牲，为被保护金属构件提供持续、足量的阴极电流，将被保护构件极化至免蚀电位范围，从而抑制其腐蚀反应的发生。本文从电化学基础出发，详细解析高电位镁合金牺牲阳极的工作原理、核心电化学机制，拆解反应过程中的电子转移、电极极化等关键环节，结合不同环境下的反应差异，阐明其防腐作用的本质，帮助从业者深入理解其工作逻辑，为工程应用中的方案优化、故障排查提供理论支撑。

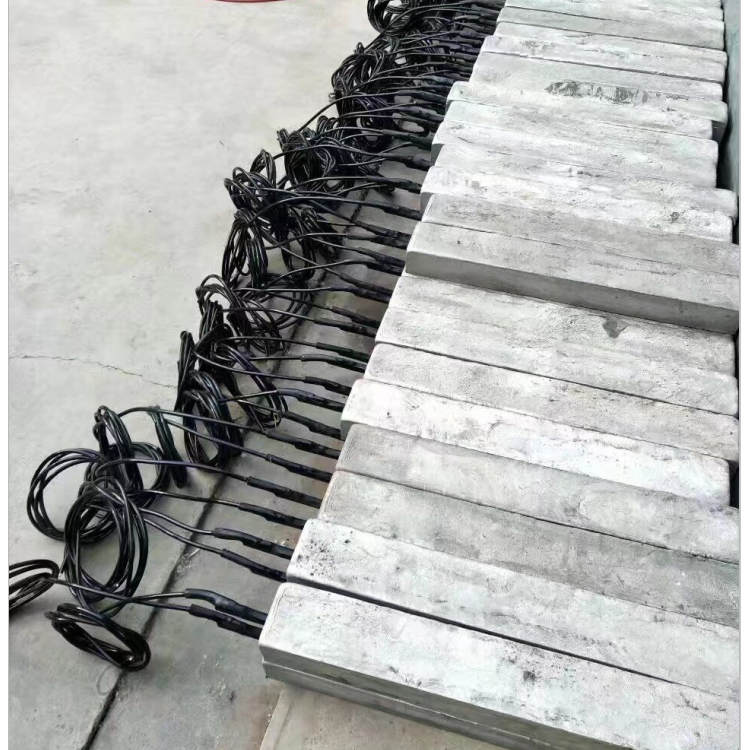

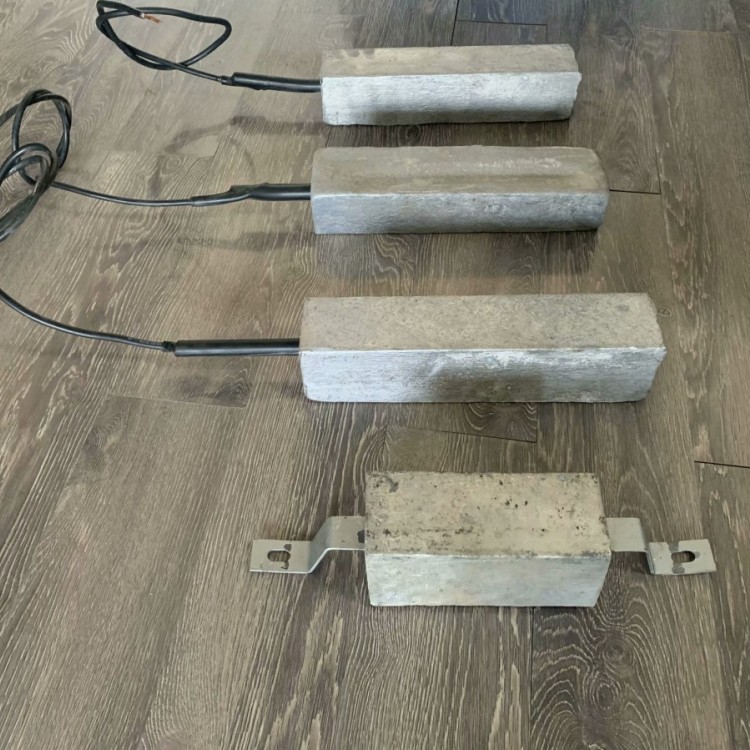

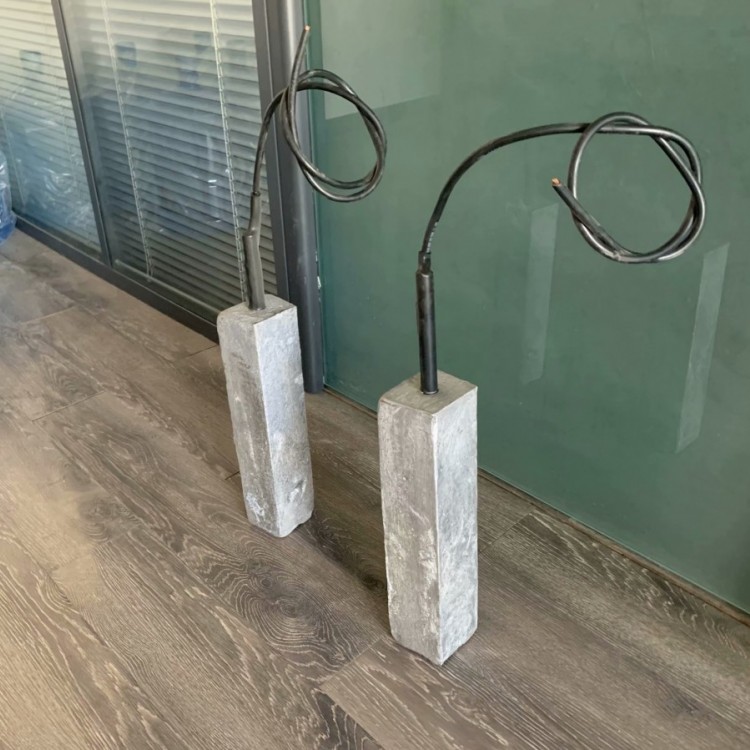

从核心工作原理来看，高电位镁合金牺牲阳极与普通牺牲阳极的防腐逻辑一致，均基于“原电池反应”的应用，但核心优势在于其更高的电极电位的强劲的电流驱动能力。具体来说，将高电位镁合金牺牲阳极与被保护金属构件（如钢管、钢桩、储罐底板）通过导线可靠连接，共同置于电解质环境（高阻土壤、岩石地层、地下水体等）中，形成一个自发的原电池系统。在该系统中，高电位镁合金阳极的电极电位（-1.75V~-1.85V vs CSE）远低于被保护金属构件（如钢铁的电极电位约为-0.44V vs CSE），根据电化学腐蚀的电极电位规律，电极电位更低的镁合金阳极将作为原电池的负极（阳极），优先发生氧化反应，自身逐渐溶解消耗；而被保护金属构件则作为原电池的正极（阴极），获得电子，发生还原反应，从而抑制自身的氧化腐蚀，实现“牺牲阳极、保护阴极”的目的。
与普通镁合金牺牲阳极相比，高电位镁合金牺牲阳极的核心差异的在于“高电位带来的强驱动能力”：在高电阻率环境中，电解质导电能力弱，普通镁阳极的驱动电位不足，难以产生足量的阴极电流，无法将被保护构件极化至免蚀电位；而高电位镁合金阳极凭借≥0.3V的驱动电位，可克服高阻环境的导电阻力，快速产生稳定的阴极电流，确保即使在土壤电阻率高达100Ω·m的场景中，也能实现有效保护。这一优势，使其成为高阻环境、苛刻腐蚀场景的首选防腐材料。
具体来说，高电位镁合金牺牲阳极的电化学反应过程可分为阳极氧化反应、阴极还原反应和电子转移三个关键环节，三个环节同步进行、循环往复，确保防腐保护的持续性和稳定性。阳极氧化反应发生在镁合金阳极表面，高电位镁合金中的镁（Mg）作为核心活泼金属，优先失去电子，被氧化为镁离子（Mg²⁺），溶解到电解质环境中，其核心反应式为：Mg - 2e⁻ = Mg²⁺。同时，合金中的铝、锌等元素也会发生轻微氧化反应，辅助提升电流输出效率，其反应式为：Al - 3e⁻ = Al³⁺、Zn - 2e⁻ = Zn²⁺。这些金属离子与电解质中的OH⁻结合，形成氢氧化镁、氢氧化铝等腐蚀产物，这些产物质地疏松，易脱落，不会附着在阳极表面影响电流输出，且无毒无害，不会对环境造成污染。
阴极还原反应发生在被保护金属构件表面，电解质环境中的氧气（O₂）和水（H₂O）获得从阳极转移过来的电子，被还原为OH⁻，核心反应式为：O₂ + 2H₂O + 4e⁻ = 4OH⁻。这些OH⁻与被保护构件表面的铁离子（Fe²⁺）结合，形成致密的氢氧化铁（Fe(OH)₃）钝化膜，该钝化膜可紧密附着在构件表面，隔绝电解质环境与金属基体的接触，进一步增强被保护构件的防腐能力，阻止腐蚀反应的持续发生。值得注意的是，高电位镁合金阳极产生的阴极电流更强，可快速形成钝化膜，且钝化膜的致密性更高，能有效抵御高阻环境中少量腐蚀性离子的侵蚀，提升防腐效果的稳定性。
电子转移环节则是连接阳极和阴极的核心，也是高电位镁合金牺牲阳极发挥优势的关键。镁合金阳极失去的电子，通过导线快速转移至被保护金属构件表面，为阴极还原反应提供充足电子，确保整个原电池反应持续进行，形成稳定的阴极保护电流。由于高电位镁合金阳极的电位差更大，电子转移的动力更强，即使在电解质导电性能较差的高阻环境中，也能实现电子的快速、稳定转移，避免出现电流中断、保护失效的情况。
高电位镁合金牺牲阳极的电化学机制，还包含电极极化、电流效率、自腐蚀控制等关键内容，这些机制直接影响其防腐效果和使用寿命。电极极化是指原电池反应发生后，阳极和阴极的电极电位发生偏移的现象：阳极极化会使镁合金阳极的电位略微升高，降低其驱动电位；阴极极化会使被保护构件的电位降低，使其极化至-1.20V~-1.50V（vs CSE）的免蚀电位范围，这是确保防腐效果的关键。高电位镁合金阳极通过添加锰、稀土等合金元素，可有效降低阳极极化率，确保阳极电位稳定，避免因极化过大导致电流输出下降，影响保护效果。
电流效率是指镁合金阳极实际输出的有效电流与理论输出电流的比值，是衡量阳极性能的核心指标。高电位镁合金牺牲阳极在高电阻率土壤（15Ω·m~100Ω·m）中，电流效率≥55%，远高于普通镁阳极（高阻环境中电流效率≤40%），这得益于合金元素的优化配比：铝元素可提升阳极的电流效率，锌元素可改善阳极的溶解均匀性，锰元素可抑制阳极的自腐蚀，稀土元素可进一步优化电化学性能，减少无效腐蚀损耗，提升阳极的有效利用率。
不同电解质环境下，高电位镁合金牺牲阳极的电化学反应存在一定差异，但其核心机制保持一致。在高电阻率土壤环境中，电解质浓度较低、导电能力弱，阳极氧化反应速率相对平缓，但由于驱动电位高，电流输出依然稳定，腐蚀产物易被土壤吸附，不会积累在阳极表面影响电流输出；在低温环境中，普通镁阳极的反应速率会大幅下降，而高电位镁合金阳极通过合金改性，可在-20℃~0℃的低温环境中保持稳定的反应速率，确保保护电流持续输出；在含少量氯离子、硫酸盐的高阻土壤中，高电位镁合金阳极的耐腐蚀性更强，可有效避免阳极发生点蚀、局部腐蚀，确保反应稳定。
需要注意的是，高电位镁合金牺牲阳极的工作原理和电化学机制，决定了其应用场景的针对性——它主要适用于高电阻率环境（土壤电阻率≥15Ω·m），在中低电阻率环境中，其高电位特性可能导致被保护构件出现过保护现象，引发氢脆，因此需避免盲目选用。同时，阳极与被保护构件的电连接可靠性、电解质环境的稳定性，也会影响电化学反应的持续进行，需在安装和维护过程中重点把控。
冀公网安备13010402002588
