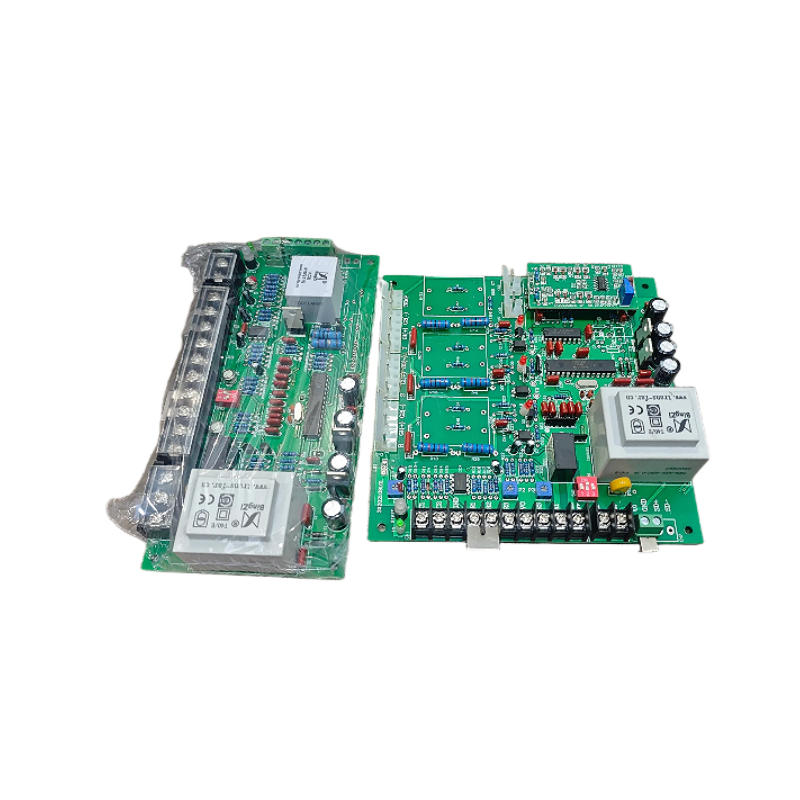

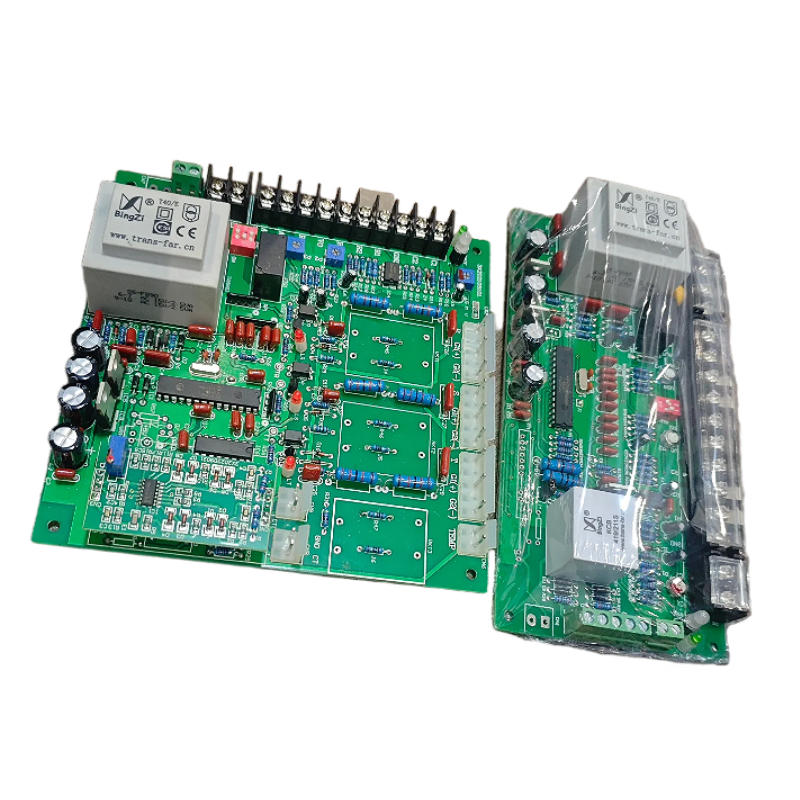

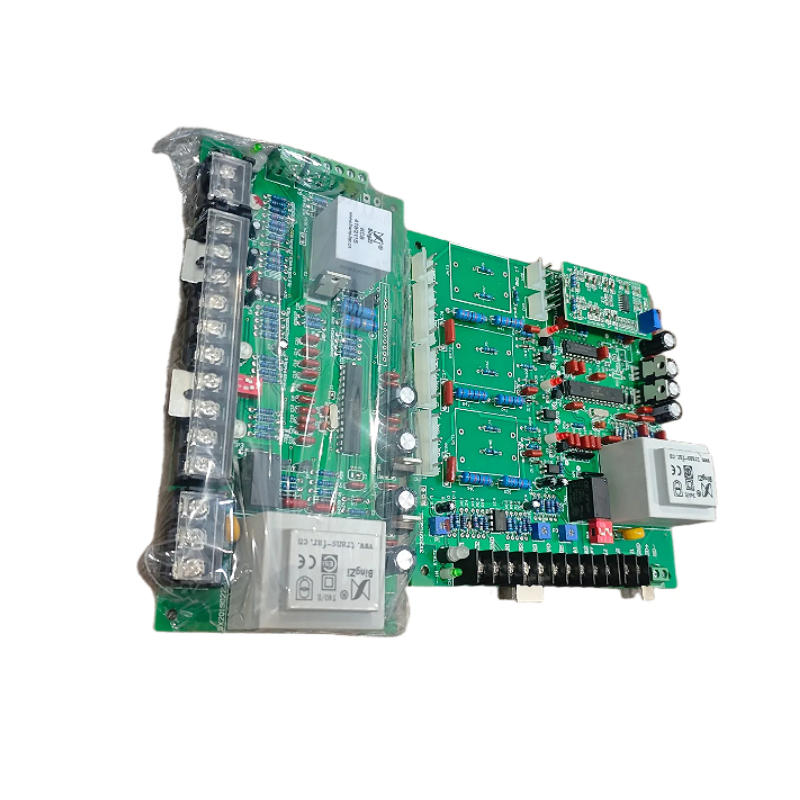

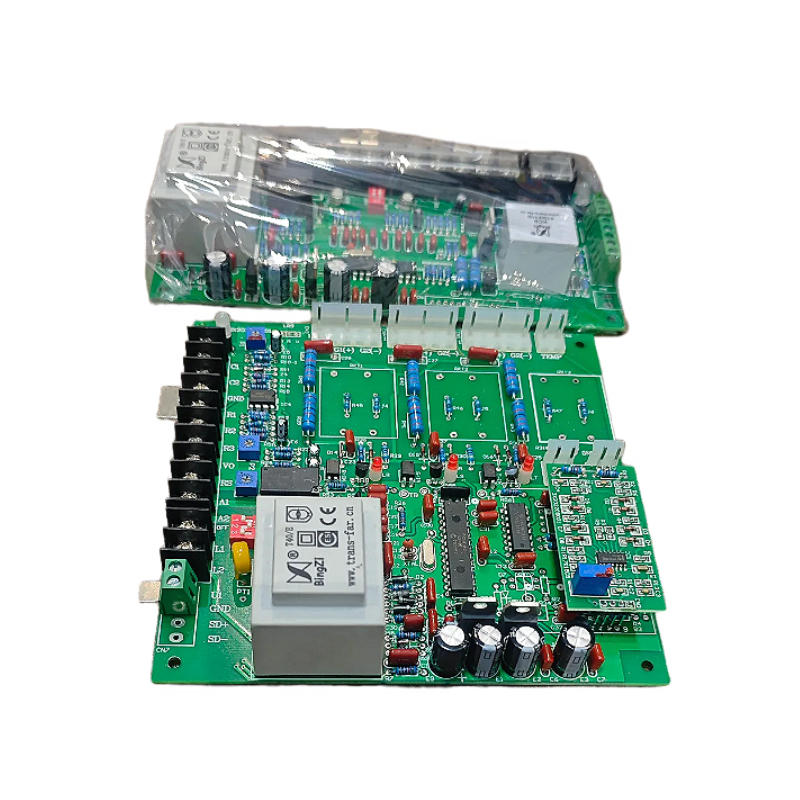

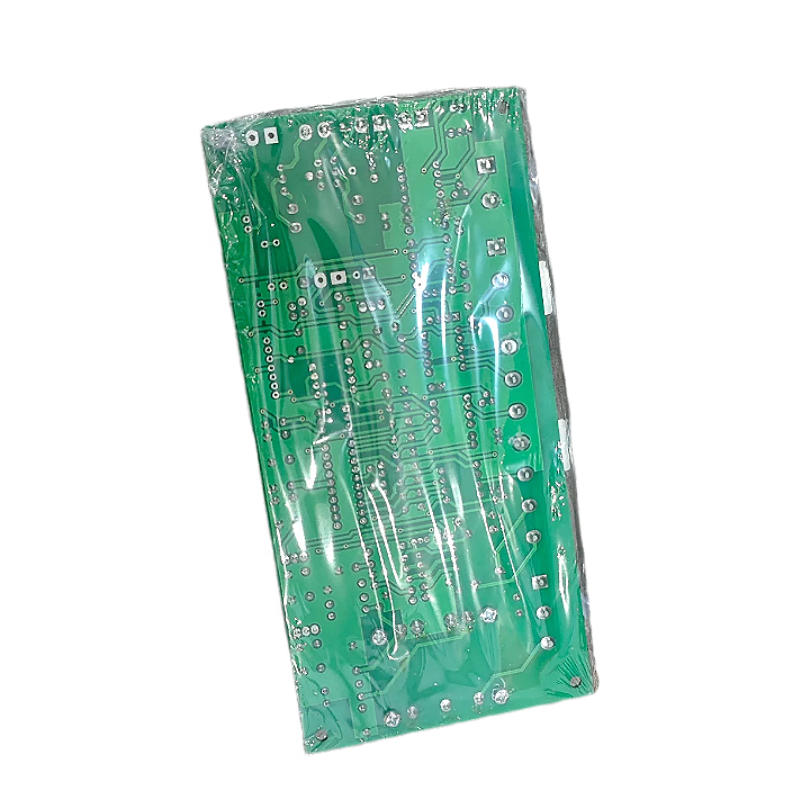

三相可控硅触发板

核心功能特点

· 高jing度触发控制：采用数字信号处理（DSP）芯片作为核心控制单元，触发脉冲的移相jing度可达0.1°，能够实现对可控硅导通角的jing准调控，确保三相输出电压的线性调节误差小于±1%，满足高jing度负载的控制需求。

· 宽范围电压适配：支持三相输入电压380V（±20%）的宽范围适配，可在304V-456V的电压波动环境下稳定工作，无需额外调整即可适配不同地区的电网电压标准，同时具备过电压、欠电压保护功能，有效保护设备安全。

· 多模式触发控制：支持移相触发、过零触发两种核心工作模式，并可通过外部控制信号或面板按键进行模式切换。移相触发模式适用于连续调节负载功率的场景，过零触发模式则适用于需要无触点开关控制的场合，满足多样化的控制需求。

· 完善的保护机制：内置过流保护、过热保护、缺相保护、可控硅失效保护等多重保护功能。当检测到异常状况时，触发板会立即切断触发脉冲，并输出故障报警信号，同时在面板上显示故障代码，便于快速排查问题，zui大程度降低设备损坏风险。

· 灵活的控制接口：配备多种控制接口，包括0-10V/4-20mA模拟量输入接口、RS485数字通信接口、开关量输入输出接口。用户可通过模拟信号直接调节输出功率，也可通过RS485接口与上位机实现远程监控与控制，支持Modbus-RTU通信协议，便于集成到工业自动化系统中。

· 高抗干扰性能：采用光电隔离技术对输入输出信号进行隔离处理，隔离电压可达2500VAC；同时内部电路采用多级滤波设计，有效抑制电网中的谐波干扰、浪涌冲击等电磁干扰，确保在复杂工业环境下的稳定运行。

· 便捷的参数设置：配备LCD液晶显示屏与操作按键，用户可直接在面板上设置触发角范围、保护阈值、工作模式等参数，参数设置完成后自动保存，断电重启后无需重新配置。同时支持通过RS485接口进行远程参数配置，提升调试与维护效率。
