全自动凝汽器胶球清洗装置

　　全自动凝汽器胶球清洗装置是火力发电厂、核电站中，在机组正常运行时，自动清除凝汽器冷却管内壁污垢、维持换热效率的核心在线节能设备。

　　一、核心作用

　　在线除垢：不停机清洗，清除管内水垢、淤泥、生物黏泥。

　　提升真空：保持冷却管清洁，降低端差，提高凝汽器真空度。

　　节能降耗：真空每提升 1kPa，煤耗可降低 1%～2%。

　　保护管材：物理擦洗，无化学腐蚀，延长铜管 / 不锈钢管寿命。

　　二、工作原理（物理清洗）

　　选球：使用高弹性海绵胶球，直径比管径大 1～2mm。

　　投球：胶球由装球室注入凝汽器进水总管。

　　擦洗：胶球随水流挤过冷却管，弹性摩擦剥离污垢。

　　回收：在出水端经收球网拦截，由胶球泵送回装球室。

　　循环：PLC 控制自动重复，形成闭环在线清洗。

　　三、主要组成部分

　　装球室（发球器）

　　储存、投放胶球，带观察窗、放气 / 放水阀。

　　电动球阀控制投球节奏。

　　收球网（关键）

　　安装于凝汽器出口管，拦截胶球、允许水流通过。

　　类型：固定式（简易）、旋转自清洁式（收球率＞95%）。

　　胶球泵

　　专用无堵塞离心泵，不碎球、不卡球。

　　提供循环动力，将胶球从收球网送回装球室。

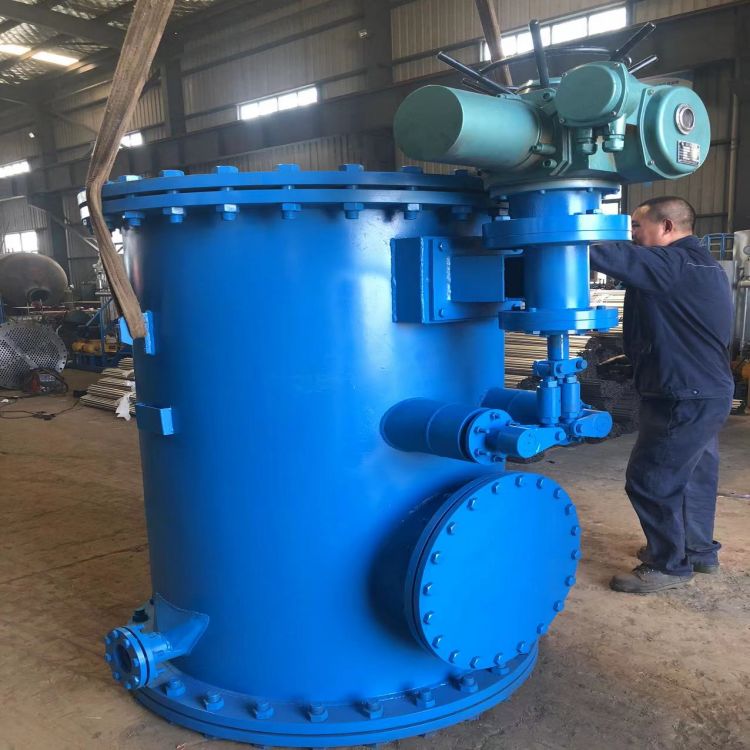

　　二次滤网

　　过滤冷却水中杂物，防止堵塞管道与损坏胶球。

　　电动反冲洗，自动排污。

　　全自动控制系统（PLC）

　　功能：定时投运、自动收球、故障报警、远程监控。

　　参数：清洗周期（4～24h）、单次时长（20～40min）。

　　胶球（耗材）

　　普通海绵球：软垢、黏泥。

　　金刚砂胶球：硬质水垢、铁锈。

　　寿命：1～3 个月，定期更换。

　　四、全自动运行流程

　　系统待机，PLC 计时到达设定周期。

　　自动开启相关阀门，启动胶球泵。

　　胶球投入水流，进入凝汽器清洗。

　　清洗结束，自动收球、停泵、关阀。

　　记录运行数据，等待下一轮。

　　五、优点与局限

　　✅ 优点

　　在线不停机：不影响发电，无停机损失。

　　全自动：无人值守，减少人工。

　　效果稳定：长期保持换热效率。

　　环保：物理清洗，无化学污染。

　　⚠️ 局限

　　对坚硬老垢效果有限（以预防为主）。

　　水质差、杂物多时易卡球、收球率下降。

　　需定期更换胶球、维护收球网。

　　六、选型与维护要点

　　收球网优先选旋转自清洁型，保证高收球率。

　　胶球数量：约为冷却管总数的 10%。

　　维护：每周检查收球网、每月检查胶球磨损、定期清洗二次滤网。
