Z7管卡 管夹

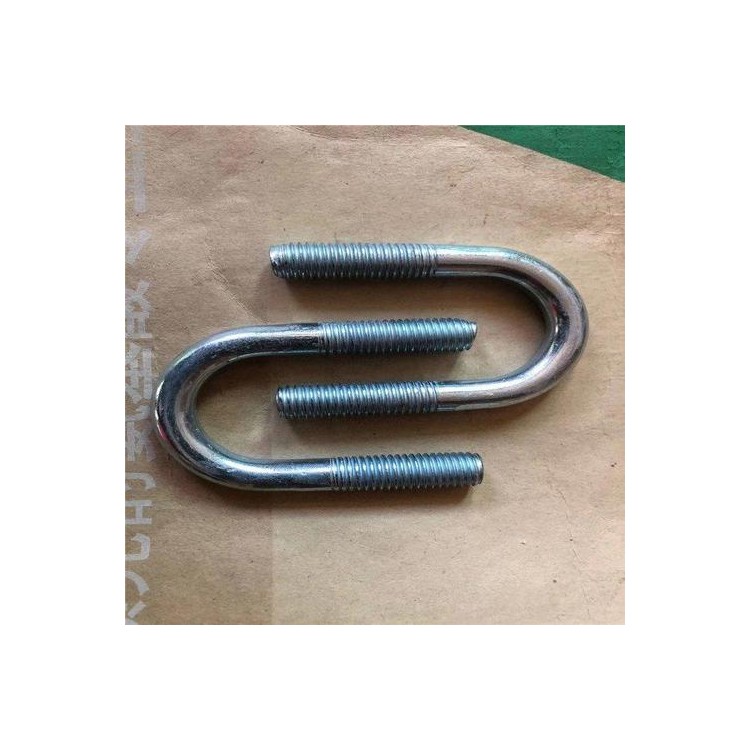

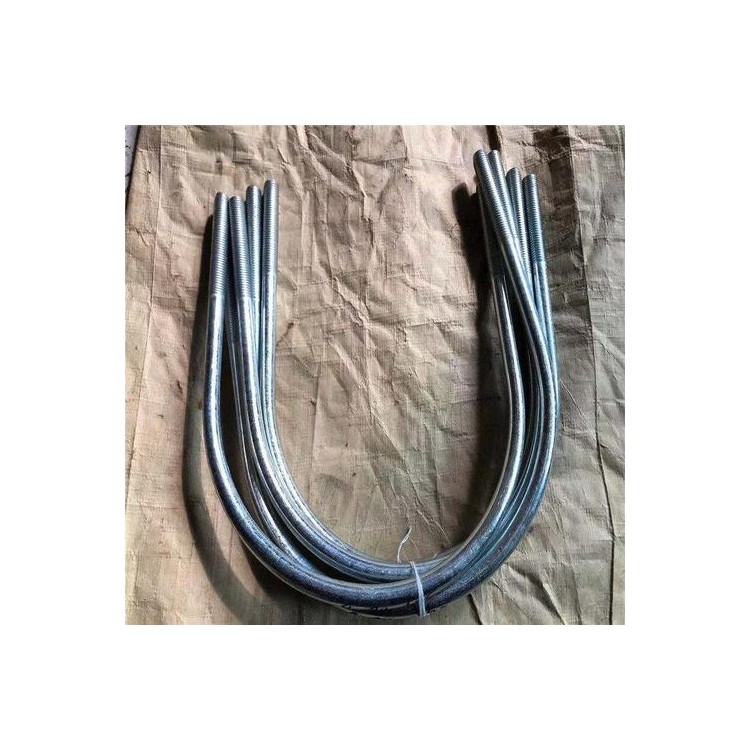

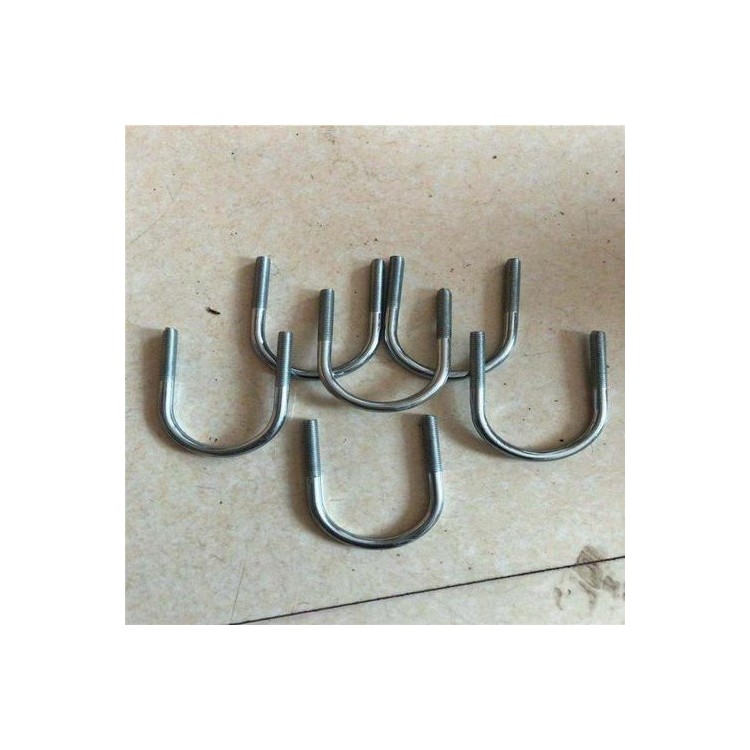

Z7管卡是一种广泛应用于管道系统中的U型紧固装置，主要用于固定管道，特别是作为立管或支架系统中的标准组件。其核心设计为U形螺栓结构，通过配合螺母、垫圈等附件将管道牢固地固定在支撑结构上。‌13

一、 产品定义与分类

Z7管卡属于管道支吊架系统中的“支架”类别。在西北电力设计院等机构发布的支吊架手册标准中，Z7是“管卡”这一特定类型的代号。‌3 它常与U形管卡、U形螺栓等名称通用，主要用于管道的固定支承。‌1

二、 主要型号与规格

Z7管卡拥有系列化的型号，以适应不同管径的需求。常见的型号规格通常以“Z7.XXS”的形式标注，其中“XX”代表适配的管道公称直径（DN）。‌3
完整的型号序列包括：Z7.25S、Z7.32S、Z7.38S、Z7.45S、Z7.57S、Z7.76S、Z7.89S、Z7.108S、Z7.133S、Z7.159S、Z7.194S、Z7.219S、Z7.245S、Z7.273S、Z7.377S、Z7.426S、Z7.478S、Z7.529S、Z7.630S等。‌3 这覆盖了从DN25到DN630的广泛管道口径范围，使其能够适用于多种工业场景。‌13

三、 材质与工艺

Z7管卡的制造材质多样，以满足不同环境下的强度与防腐要求。主要材质包括：

• ‌碳钢‌：经济实用，适用于一般环境。

• ‌合金钢‌：提供更高的机械强度。

• ‌不锈钢‌：具有良好的耐腐蚀性，适用于潮湿或腐蚀性环境。‌1
  产品表面常进行镀锌处理，以增强其防锈能力和使用寿命。‌3

四、 功能与应用场景

1. ‌核心功能‌：Z7管卡的主要功能是‌固定管道‌，防止管道在热胀冷缩、振动或外力作用下发生位移，确保管道系统的稳定与安全运行。‌35

2. ‌典型应用‌：

• ‌立管固定‌：用于将垂直管道（立管）固定在墙体或结构柱上，是建筑给排水、暖通系统中常见的固定件。‌5

• ‌支架系统组成部分‌：在火力发电厂、核电厂、石油化工等行业的复杂管道系统中，Z7管卡作为“管部”或“根部”连接件，与弹簧支吊架、滑动支座等其他组件配合使用，构成完整的管道支撑体系。‌13

• ‌保温管道固定‌：也常用于固定带有保温层的管道，即保温管卡。‌2
