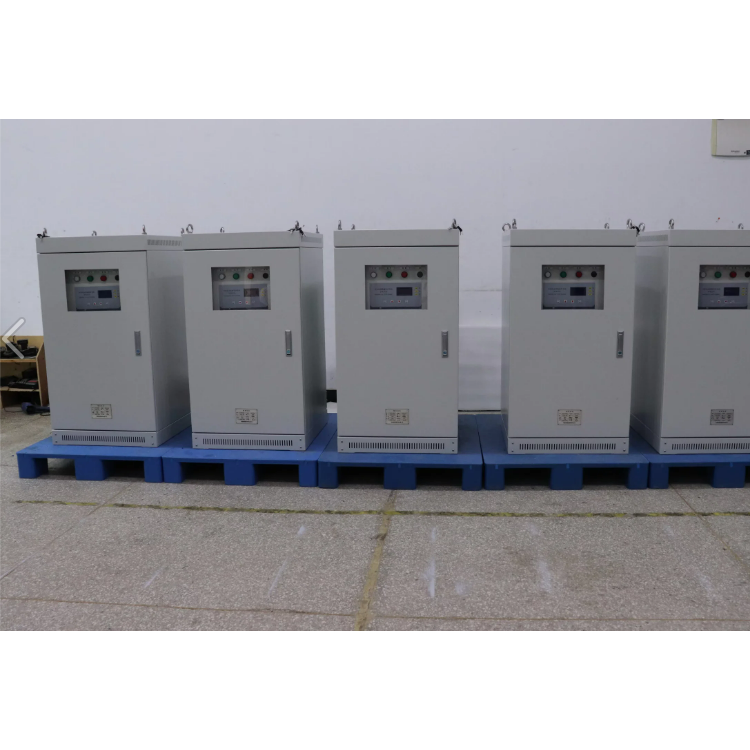

在埋地钢质管道、储油罐、城市供排水管网等金属构筑物外加电流阴极保护系统中，一主一备恒电位仪是保障防腐连续性的核心设备，相较于单台设备，该配置可实现主机故障时备用机自动或手动无缝切换，彻底避免阴极保护中断引发的金属腐蚀穿孔风险，尤其适用于不能停机、防腐要求严苛的市政、油气、化工工程。本文严格依据《埋地钢质管道阴极保护技术规范》（GB/T 21448）及电气设备安装通用标准，详细拆解标准室内工况下一主一备恒电位仪全流程安装步骤，从前期准备、设备固定、接线施工到调试验收，形成标准化施工指引，兼顾实操性与规范性，助力现场施工零失误、零返工。

一、安装前期筹备：严把设备与场地关，夯实施工基础

前期准备是确保安装质量的核心前提，需围绕设备核验、场地规划、工具耗材三大板块逐一落实，杜绝前期隐患。首先开展设备开箱验收，核对主机与备用机型号、额定电流电压、输出参数完全一致，严禁参数不匹配设备混用，检查设备出厂合格证、校验报告、接线原理图齐全，设备外壳无磕碰变形、仪表表盘无破损、接线端子无锈蚀氧化，配套自动切换控制柜、空气开关、等电位铜排、阻燃电缆、屏蔽信号线等辅材规格匹配设备额定负荷，无缺件、无质量瑕疵。

标准工况优先选用室内专用仪表间，环境要求干燥通风、无腐蚀性气体、无强电磁干扰与机械振动，环境温度控制在-10℃~45℃，相对湿度≤85%，远离高温热源、易燃易爆物品及大功率变电设备。安装基础采用C20混凝土浇筑基座，表面平整度误差≤2mm，基座尺寸略大于设备底座，主机、备机、切换柜并排固定，相邻设备间距不小于30cm，预留充足操作与散热空间，基座提前预埋镀锌接地扁钢，方便后续统一接地施工，避免后期打孔破坏基座结构。

工具耗材选型需贴合施工需求，准备水平仪、万用表、接地电阻测试仪、500V绝缘摇表、扭矩扳手、剥线钳、压线钳等专用工具；线缆选用多股铜芯阻燃绝缘电缆，导线截面积按设备额定电流匹配，10A以下设备选用4mm²线缆，10-50A设备选用6-10mm²线缆，参比电极信号线必须采用双层屏蔽电缆，杜绝外界电磁干扰导致电位检测失真，确保信号传输精准。

二、设备固定与统一接地：保障运行稳定，筑牢安全防线

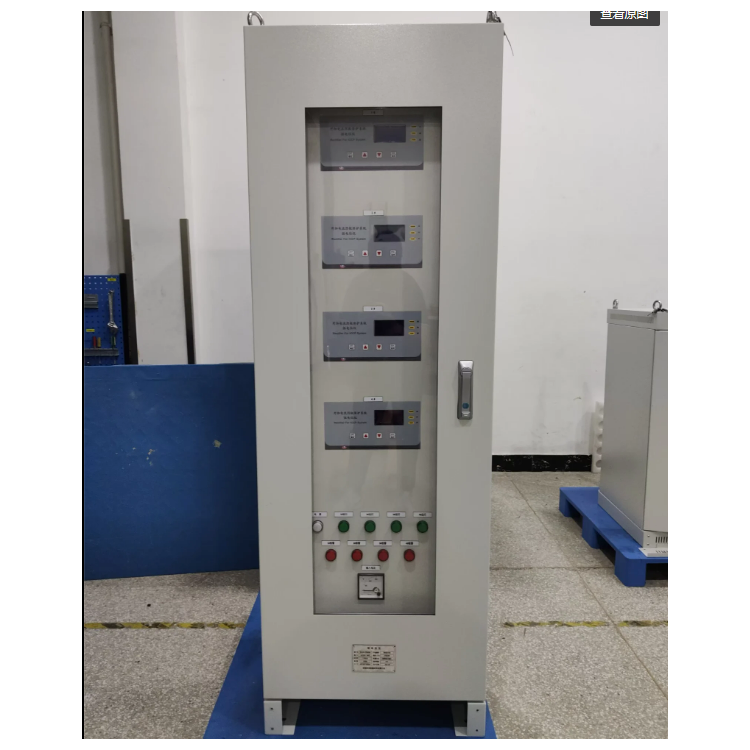

设备固定采用不锈钢膨胀螺栓刚性固定，依次将主机、备用机、自动切换柜平稳放置在混凝土基座上，用水平仪校准水平度，整体倾斜角度不大于5°，防止设备倾斜导致内部元件移位、接线端子松动。固定完成后做好清晰标识，分别标注“主机”“备用机”“自动切换柜”，同时标注各接线端子功能、线缆走向，方便后期日常运维与故障排查，避免误操作。

一主一备系统必须采用统一公共接地网，严禁主机与备机独立接地，防止出现电位差、杂散电流干扰等问题。接地施工分为设备保护接地和系统工作接地两类，主机、备机机壳共用一组保护接地极，接地电阻严格≤4Ω，有效防止漏电触电、雷击浪涌损坏设备；工作接地与参比电极接地采用公共端子，两台设备共享一套硫酸铜参比电极和辅助阳极接地极，参比电极屏蔽线单端接入切换柜公共端子，再分路接入主机、备机参比输入端，保证电位检测基准完全统一。接地施工完成后，用接地电阻测试仪统一复测，不合格需增设接地极或更换降阻材料，直至达标。

三、核心接线施工：恪守接线原则，杜绝电路故障

一主一备恒电位仪接线核心原则：**主备机输出回路独立、公共信号端共享、切换逻辑清晰、严禁带电作业**，禁止主备机直接并联，避免内部电源冲突烧毁设备模块。接线前必须断开总电源，悬挂“禁止合闸、正在施工”警示牌，全程断电操作，所有接线接头打磨除锈、涂抹导电膏，压接牢固后用绝缘胶带+热缩管双重密封，防止氧化松动、进水短路。

首先连接公共信号与接地回路，参比电极线、工作接地线统一接入自动切换柜公共端子排，再分两路分别接入主机、备机对应端子，确保两台设备信号基准、接地状态完全一致。其次连接电源回路，采用双路独立供电模式，主机、备机各配置独立空气开关，额定电流为设备额定值的1.2倍，总电源开关适配双机总负荷，电源选用AC220V±10%、50Hz标准市电，严格区分相线、零线、地线，杜绝接反，自动切换柜单独配备备用电源，确保切换功能不受单台设备电源故障影响。

最后连接输出与控制回路，主机、备用机的阳极输出端、阴极输出端分别独立接入自动切换柜，阳极回路连接辅助阳极地床，阴极回路连接被保护金属构筑物；控制回路将主机故障信号端、运行状态端与切换柜联控模块连接，设置自动切换逻辑，主机出现过流、欠压、断电等故障时，备用机自动延时投用，同时预留手动切换端子，满足设备检修、调试需求。

四、调试与竣工验收：验证切换性能，确保达标投用

接线完成后先进行绝缘检测，用500V绝缘摇表测试各回路绝缘电阻≥1MΩ/km，排查短路、漏电隐患。调试分三步开展，第一步单机调试，单独启动主机，设置标准保护电位-0.85V~-1.2V（CSE），检查输出电流、电压稳定，被保护构筑物电位达标；再单独调试备用机，参数与主机完全一致，确保单机运行正常。第二步切换功能调试，将切换柜调至自动模式，模拟主机过流、断电等故障场景，验证备用机自动切换时间≤30秒，切换过程中阴极保护电位波动≤0.1V，无保护中断现象，同时测试手动切换功能，确保操作灵活、响应及时。第三步整体验收，核查设备安装牢固性、接线规范性、标识完整性，测试系统过载保护、故障报警功能齐全，各项参数符合设计与规范要求，整理安装记录、调试报告、设备资料归档后正式投用。

标准工况下，该规范化安装方法可保障一主一备恒电位仪长期稳定运行，有效延长金属构筑物使用寿命，全面满足阴极保护系统连续性、可靠性要求，是常规工程的首选施工方案。
