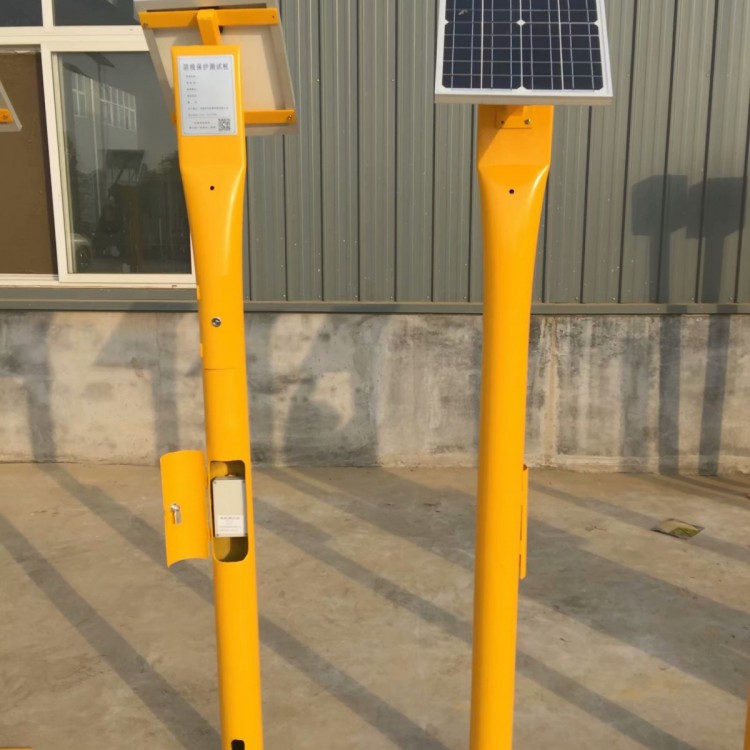

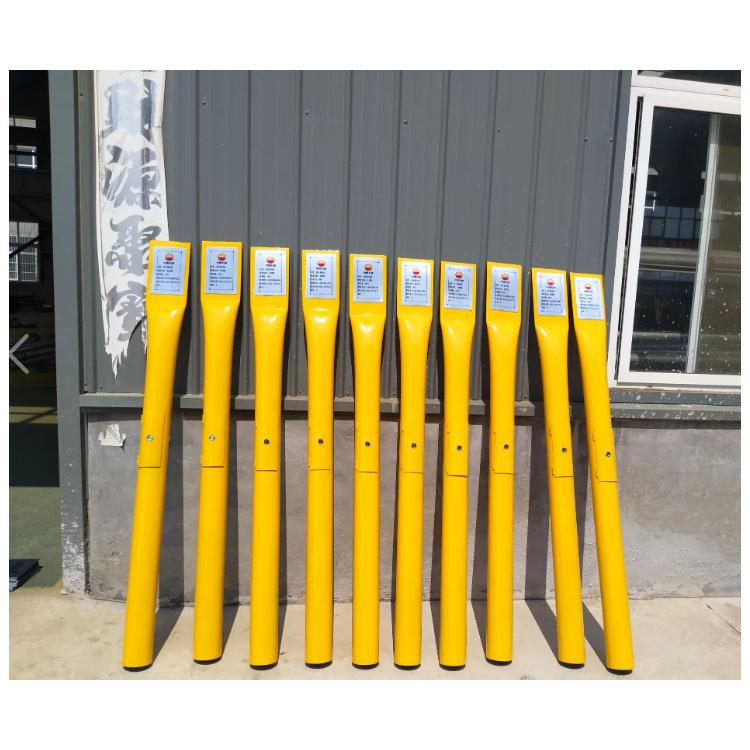

阴极保护测试桩是埋地钢质管道、储罐、桥梁等金属构筑物阴极保护系统中不可或缺的监测设施，其核心作用是将地下金属结构的保护电位、电流等关键参数引出地面，为系统运行状态监测、故障排查及保护效果评估提供便捷、准确的测试接口。测试桩安装质量直接决定了监测数据的真实性、可靠性，也影响着阴极保护系统的长期稳定运行和后期维护效率。本文结合国家相关标准及工程实践经验，详细阐述阴极保护测试桩的通用安装规范、全流程操作步骤及关键注意事项，为现场施工提供全面、可落地的技术指导。
首先，明确安装前期准备工作，这是确保安装质量的基础，主要包括技术准备、材料设备准备、现场勘察与定位三个核心环节。技术准备阶段，施工人员需全面熟悉设计图纸、阴极保护系统方案及相关国家标准，重点掌握测试桩的类型、规格、安装位置、数量及接线要求，明确保护电位控制范围（通常为-0.85V～-1.20V，相对铜/饱和硫酸铜参比电极），并组织技术交底，确保每位施工人员都清晰了解施工流程、技术要点及安全规范。同时，需核对设计文件与现场实际情况的一致性，若存在地形、地下管线等与设计不符的情况，应及时与设计单位沟通调整，避免后期施工返工。

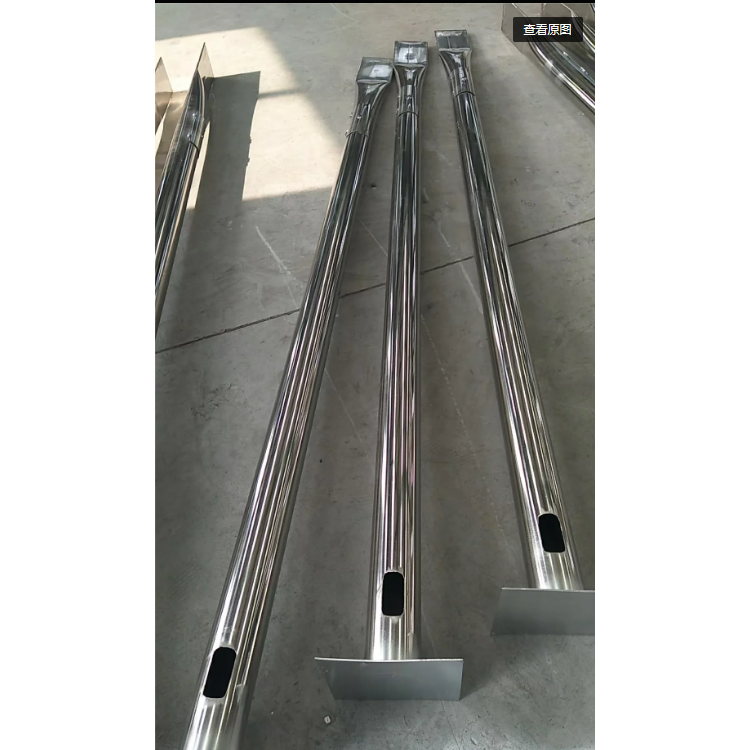

材料设备准备方面，需严格按照设计要求采购合格的测试桩及配套材料，杜绝不合格产品投入使用。测试桩主体材质优先选用玻璃钢（GFRP）、高密度聚乙烯（HDPE）或316L不锈钢，这类材质具备耐腐蚀、抗紫外线、抗冲击等特性，可适应不同土壤及户外环境，使用寿命更长。配套材料包括测试电缆（铜芯屏蔽电缆，截面积不小于2.5mm²）、参比电极（首选铜/饱和硫酸铜参比电极，适配土壤环境）、密封胶、热缩管、防水胶带、细砂、回填土、警示带、标识牌及施工工具（开挖工具、万用表、电位测试仪、扳手、螺丝刀、焊机等）。在材料进场前，需进行严格检验，检查测试桩壳体无破损、变形、开裂，接线柱、密封件完好；测试电缆无破损、绝缘层完好；参比电极无泄漏、性能稳定，所有材料均需提供产品合格证及检测报告，确保符合设计及规范要求。
现场勘察与定位是安装的关键环节，直接影响测试数据的代表性和后期维护的便利性。定位需严格遵循设计图纸，结合现场实际地形、地貌及地下管线分布情况，合理确定测试桩安装位置。一般情况下，测试桩应布置在被保护构筑物（如管道）正上方或一侧1～2米范围内，避开道路、建筑物基础、地下管线、绿化带密集区及易受车辆碾压、人为破坏的区域。安装间距需根据构筑物类型及环境确定，长输管道通常为1～2公里/个，城镇管网、杂散电流干扰区间距不大于1公里，穿越公路、铁路、河流、桥梁、绝缘接头、阳极地床附近需加密设置。定位后，需采用明显标记（如木桩、喷漆）标注测试桩中心位置，同时排查周边地下管线（如燃气、给排水、电力电缆），避免开挖过程中造成损坏，必要时可采用管线探测仪进行探测确认。
前期准备工作完成后，进入现场安装施工阶段，主要包括基坑开挖、管道表面预处理、参比电极埋设、测试桩就位与固定、电缆连接、回填夯实、密封防护及标识设置等步骤。基坑开挖需根据测试桩规格及埋深要求进行，通常基坑深度为0.8～1.2米，直径为0.6～0.8米，若土壤地质条件较差（如流沙、软土），需适当加大基坑尺寸，并采取边坡支护措施，防止基坑坍塌。基坑底部需平整压实，铺设150～200mm厚的细砂并夯实，避免尖锐杂物划伤测试桩底部及电缆，同时起到防潮、缓冲作用。
管道表面预处理主要针对测试电缆与管道的连接部位，需彻底清除管道外壁的铁锈、油污、涂层及氧化皮，打磨面积不小于10cm×10cm，露出金属光泽，确保电缆与管道接触良好，降低接触电阻。打磨完成后，需及时用干净的抹布擦拭干净，防止二次锈蚀，若打磨后不能立即进行电缆连接，需涂抹临时防锈剂，待连接时再擦拭干净。
参比电极埋设需与测试桩安装同步进行，参比电极应埋设在测试桩一侧0.5～1.5米处，与被保护管道同深度（通常为管道埋深的1/2～2/3），避免与管道直接接触。埋设时，参比电极周围需填充细砂或饱和电解液，确保与土壤充分接触，提高电位测量的稳定性。若土壤电阻率较高，可在参比电极周围填充膨润土，降低接触电阻，确保测量数据准确。参比电极的电缆需妥善保护，避免拉扯、碾压，沿基坑壁敷设至测试桩接线腔，预留一定余量，便于后期维护。
测试桩就位时，需将测试桩垂直放入基坑中心位置，调整垂直度，确保垂直度偏差不大于5mm/m，不得倾斜、歪斜。测试桩底部需与基坑底部的细砂紧密接触，四周用素土临时固定，防止倾倒。就位后，开始进行电缆连接，电缆连接需规范操作，测试电缆一端与管道采用焊接或专用夹具连接，焊接处需进行防腐处理（涂抹防腐涂料、包裹热缩管），防止腐蚀；另一端接入测试桩内部的接线柱，接线时需拧紧端子，确保连接牢固，无松动，同时做好标识，区分管道端、参比电极端及备用端。电缆接入测试桩的部位，需采用密封胶、防水胶带及热缩管进行多层密封，防止雨水、潮气、泥土进入桩体内部，导致接线柱锈蚀、短路。
电缆连接完成后，进行基坑回填，回填采用细土、素土或砂性土，严禁使用石块、砖块、建筑垃圾等杂物，避免挤压损坏测试桩和电缆。回填需分层进行，每层厚度不大于30cm，分层夯实，密实度达到设计要求（通常不低于90%），回填至地面平齐后，地面做轻微找坡处理，坡度朝向外侧，防止雨水积水浸泡测试桩底部。
密封防护是确保测试桩长期稳定运行的重要保障，除了电缆接入部位的密封，测试桩底部、门盖接口等部位也需采用密封胶或橡胶密封圈密封，门盖需关闭牢固，配备锁具，防止无关人员开启破坏。测试桩内部接线腔需放置干燥剂，吸收潮气，防止内部元器件锈蚀。
标识设置需清晰、规范，在测试桩桩体明显位置标注构筑物名称、桩号、里程、阴极保护类型（牺牲阳极或强制电流）、管理单位及联系电话，便于后期巡检、维护和数据记录。在测试桩周围设置警示标识，地面铺设警示带，警示带埋深不小于20cm，范围覆盖测试桩周边1～2米，避免施工、耕作、车辆碰撞等造成损坏。
安装完成后，需进行系统调试与检测，确保测试桩安装合格、功能正常。调试检测主要包括外观检查、电性能检测及绝缘检测。外观检查重点查看测试桩安装牢固、垂直，壳体完好，门盖关闭正常，接线整齐，标识清晰，电缆无外露、破损；电性能检测使用阴极保护测试仪测量管道自然电位、保护电位、阳极输出电流等参数，数据应符合设计及规范要求，保护电位需稳定在-0.85V～-1.20V之间，无剧烈波动；绝缘检测采用1000V绝缘摇表对电绝缘装置进行检测，绝缘两侧的电阻值应大于10MΩ，确保无漏电、短路、杂散电流干扰现象。
最后，做好施工记录与验收工作，详细记录施工过程中的各项参数（如安装位置、埋深、电缆长度、连接方式、测试数据等），整理相关资料（设计图纸、材料合格证、检测报告、施工记录等），提交验收。验收合格后，方可投入使用。同时，明确后期维护要求，定期巡检测试桩是否倾斜、破损、丢失、掩埋，及时扶正、修复、清理；定期检查接线柱是否锈蚀、松动，电缆是否老化、破损，发现问题及时处理；定期采集阴极保护电位、电流数据，建立台账，确保阴极保护系统长期稳定运行。
综上所述，阴极保护测试桩的通用安装需严格遵循“前期准备充分、定位准确、安装规范、密封严密、调试合格”的原则，每一个环节都需严格把控质量，才能确保测试桩发挥其应有的监测作用，为阴极保护系统的高效运行提供可靠保障。
