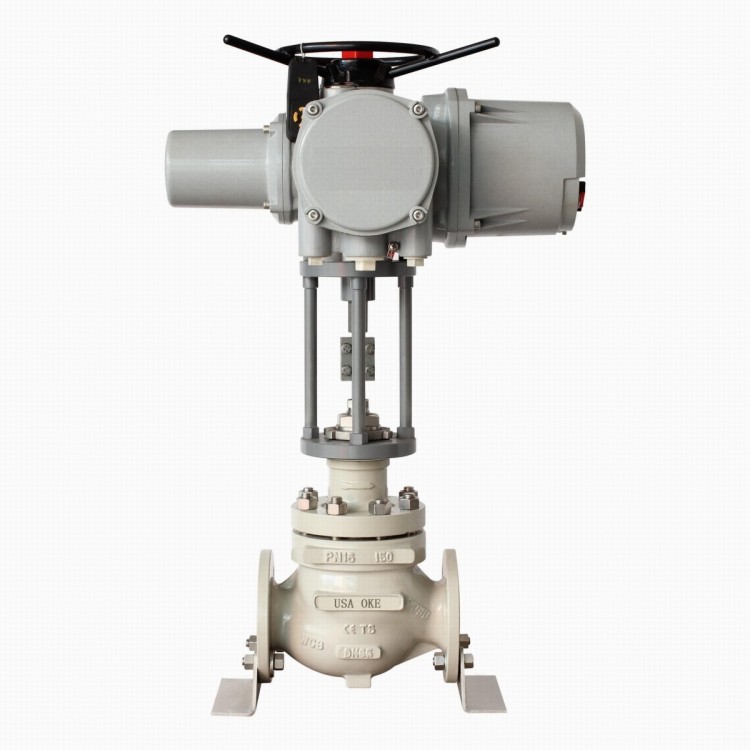

美国欧可电动低噪音笼式调节阀可以降低可压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道有呈Ｓ流线型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小、流量大，噪音低，防气蚀，抗空化。调节阀的泄漏量符合ANSI Bl6.104标准。
调节阀是工业生产中非常常用和特别重要的控制设备，它工作正常与否直接关系到整个装置的生产正常与否。目前，随着调节阀技术的日新月异，调节阀的生产厂家及形式非常繁多，功能也各有不同，以下着重介绍各种型式的调节阀在安装及投运前应注意的共性问题。
1、调节阀安装前的进货检验调节阀的进货检验是一个非常重要的环节，以确认调节阀到货情况是否满足设计要求。调节阀的每项技术要求均应达到设计要求，但在进货检验时应着重检查如下几项内容。
2、阀体/阀内件规格此项内容主要包括：阀型号、阀型式、公称通径、阀座尺寸、阀芯形式、流量特性、泄漏等级、阀体材质、阀芯材质、阀座材质、CV值、法兰标准等级尺寸及密封面形式等，只要发现其中有一样内容与设计不符均应征得设计的确定和认可。
3、执行机构部分此项内容主要应检查执行机构型号、型式、作用形式、弹簧范围、供气压力等。
4、部分此项内容主要检查的输入信号、气源压力、电气和气源接口尺寸和防爆等级，其中防爆等级不得低于设计等级要求。
5、附件根据调节阀的设计技术要求仔细清理各项附件，如过滤减压阀、阀位开关、电磁阀、手轮机构、专用工具。以上各项内容的检验可以通过清理、计量器具、查看铭牌以及专用的检测手段（如法兰及螺栓材质可通过光谱分析来鉴别）等方法来实现。
6、调节阀水压试验阀体的水压试验包括阀体的耐压试验和阀芯全关时的泄漏试验。通常情况下，当设计压力超过10MPa的调节阀，阀体必须进行耐压试验以检验阀体本身和上阀盖的耐压情况。
OKE水用电动调节阀特征
型 式 | 直通铸造球型阀 |
公称通径 | 40~200mm |
公称压力 | ANSI 125~600 JIS 10~40K PN1.6~6.4MPa |
连接型式 | |
法兰连接 | FF、RF、RJ、LG、沟槽型、嵌入型 |
法兰标准 | JIS B2201-1984、ANSI Bl6.5-1981、JB79-59等 |
焊接连接 | 嵌接焊SW（40～50mm） 对接焊BW（65～200mm） |
材 料 | 铸钢（ZG230-450）、铸不锈钢（ZGlCrl8Ni9Ti、ZGlCrl8Nil2Mo2Ti、 |
上 阀 盖 | 常温型（P）：-5～+230℃ 伸长I型（EⅠ）： +230～+566℃ |
注：工作温度不准超过各种材料的允许范围 | |
压盖型式 | 螺栓压紧式 |
填 料 | V型聚四填料、含浸四石棉填料、石棉编织填料、石墨填料 |
阀芯型式 | 金属阀座的压力平衡式阀芯 |
流量特性 | 线性（LV） |
注：整体式和分离式套筒应根据公称通径、材料和工作温度而定 | |
材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）、钛和耐蚀合金等 |
执行机构 | |
型 式 OKE系列电动执行机构；361L系列电子式电动执行机构；SKZ系列电子式电动执行机构 | |
PSL系列电子式电动执行机构 | |
输入信号 OKE执行机构：Ⅱ型0～10mA?DC（输入电阻200Ω）；Ⅲ型4～20mA?DC（输入电阻250Ω） | |
361L执行机构 | 4～20mA?DC或1～5V（输入电阻250Ω） |
OKE执行机构 | 4～20mA?DC、1-5V DC |
PSL执行机构 | 4～20mA?DC |
电源电压 | |
OKE执行机构 | 220V，50Hz |
361L执行机构 | 220V，50/60Hz |
SKZ执行机构 | 单相控制220V，50Hz |
PSL执行机构 | 单相控制220V，50Hz；三相控制380V，50Hz |
手动机构 | |
OKE执行机构 | 手轮 |
361L执行机构 | 离合式 |
SKZ执行机构 | 手轮 |
PSL执行机构 | 手轮 |
阀作用型式 | 电关式或电开式 |
执行器性 能 | |
OKE水用电动调节阀详细参数
口径 DN15～300mm
压力 PN10～PN420
适用温度 -30～+425℃
适用介质 水、油、气体等
连接方式 法兰或者焊接式
阀体材质 WCB 、304、316
阀板材质 304、316、衬四氟
密封材质 PTFE、304、316
流动方向 单向
用途 调节
驱动方式 电动
类型 直通式
