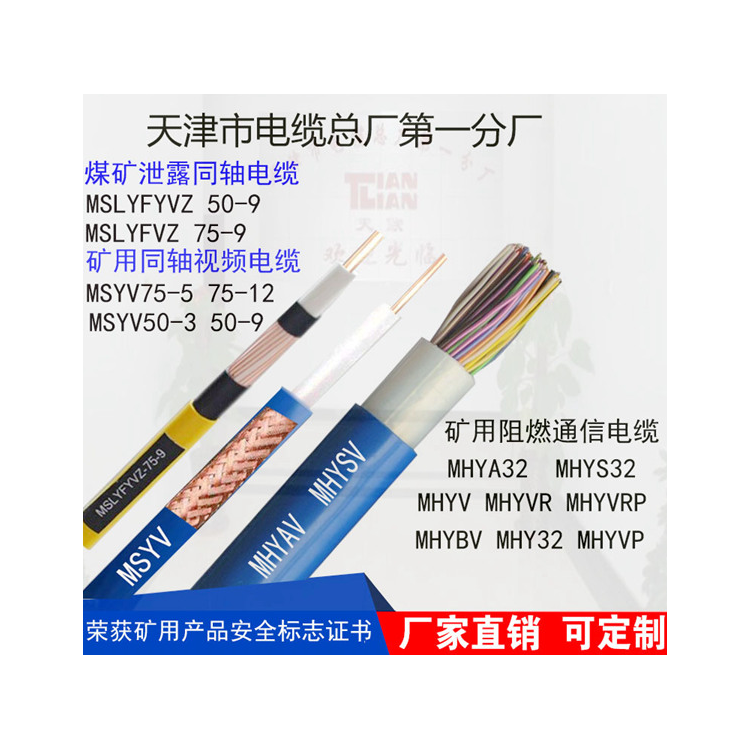

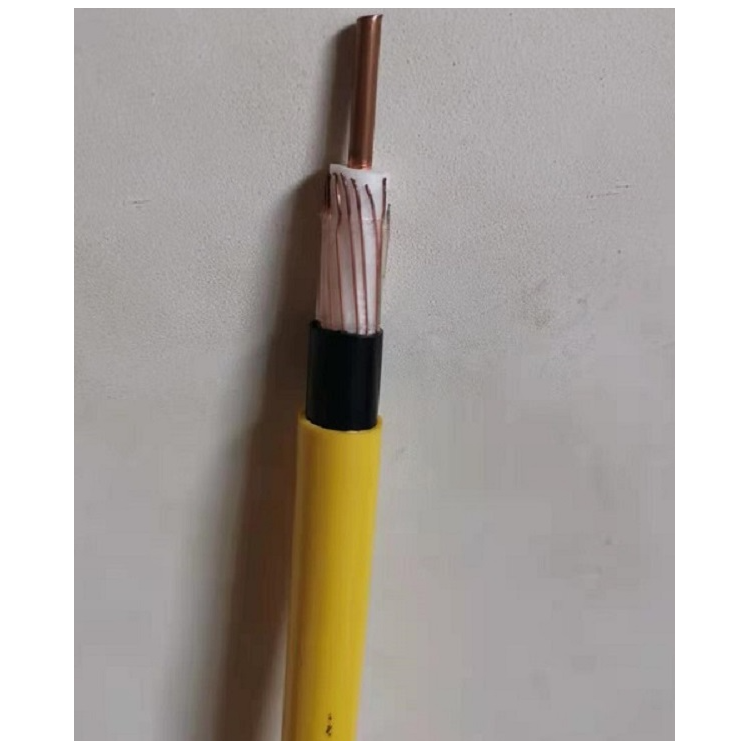

天联牌 矿用漏泄同轴电缆MSLYFVZ-50-9
一、矿用漏泄同轴电缆MSLYFVZ-50-9产品用途及特点
本产品适用于矿山、地铁、地下隧道以及地下设施在建筑物内部在无线电波不能直接传播
与传播不良的特殊环境下作通信系统传输线。
二、矿用漏泄同轴电缆MSLYFVZ-50-9主要技术特性
使用频率: 1GHz 以下
使用环境温度: -25"C~70'C
数设温度:
不低于-10C
弯曲半径:
不大于电缆外径的15倍。
三、矿用漏泄同轴电缆MSLYFVZ-50-9产品型号、主要结构数据及性能参数
单位 | 产品型号规格 | ||||
MSLYFVZ-75-9 | MSLYFVZ-50-9 | ||||
结构尺寸 | 圆铜线内导体 | mm | 2.0 | 3.5 | |
物理发泡聚乙烯绝缘 | mm | 8.8 | 8.8 | ||
平行导线栅型外导体 | mm | 10 | 10 | ||
黑色聚乙烯内护层 | mm | 12.6 | 12.6 | ||
电气性能 | 耐电压(A.C) | V/min | 1500/1 | 1500/1 | |
20℃绝缘电阻 | MΩ．KM | 1000 | 1000 | ||
特性阻抗 | Ω | 75±3 | 50±3 | ||
衰减常数 | 60MHz | dB/km | ≤40 | ≤45 | |
150MHz | dB/km | ≤55 | ≤60 | ||
电压驻波比60~1 50MHz | ≤1.2 | ≤1.2 | |||
耦合损耗 | 60MHz | dB | 80±10 | 85±10 | |
150MHz | dB | 80±10 | 75±10 | ||
注:电缆的外径也可按用心要求定做。
