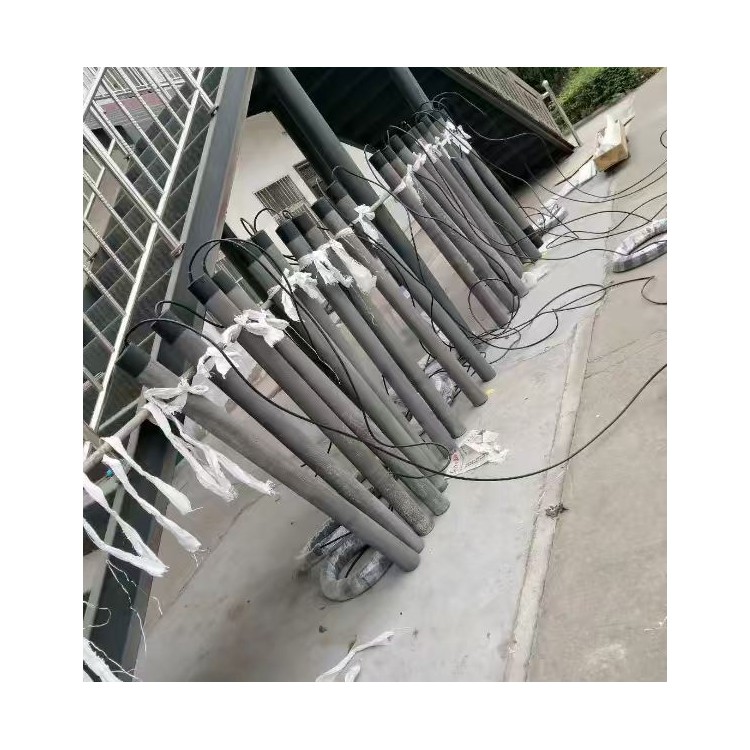

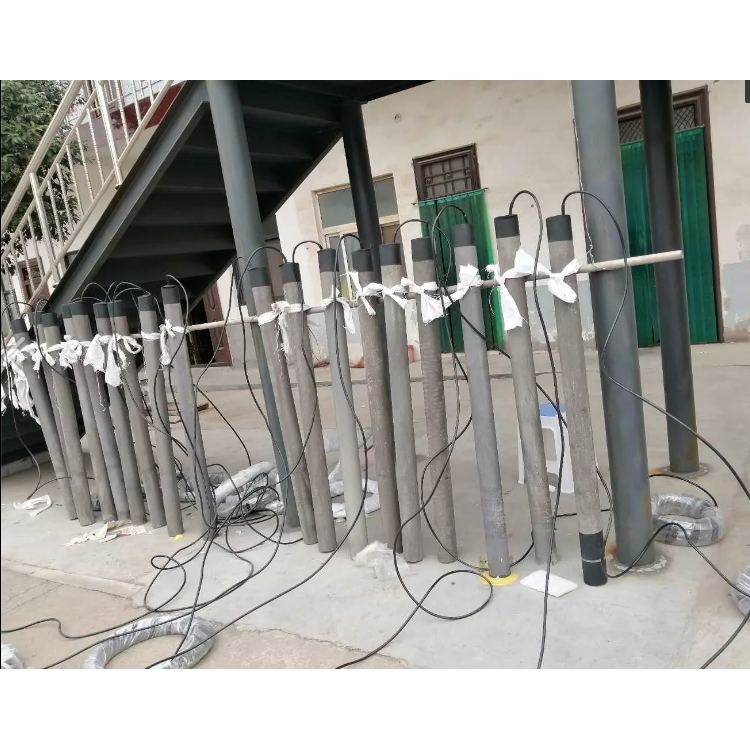

高硅铸铁阳极在长期运行过程中，受现场环境、安装质量、操作规范、设备老化等多种因素影响，难免会出现各种故障，若故障不能及时排查和解决，会导致阴极保护系统失效，金属设备腐蚀加剧，甚至损坏阳极和恒电位仪设备，造成经济损失。本文结合高硅铸铁阳极的工作机制和实际工程运维经验，详细梳理常见的故障类型、故障原因，提供针对性的排查方法和解决措施，并结合实操案例，帮助工程技术人员快速排查故障、解决问题，确保阳极正常运行，保障阴极保护效果。
一、故障排查基本原则与准备工作
1. 故障排查基本原则：高硅铸铁阳极故障排查需遵循“先简单后复杂、先外部后内部、先静态后动态”的原则，逐步缩小故障范围，精准定位故障点，避免盲目排查造成设备损坏或故障扩大。首先排查外部因素（如电缆、焦炭填料、接地系统、现场环境），再排查内部因素（如阳极本身损坏、恒电位仪参数异常）；首先排查静态故障（如接线松动、填料结块），再排查动态故障（如电流波动、阳极腐蚀加速）；优先排查简单易处理的故障，再排查复杂故障，提高故障排查效率。
2. 故障排查准备工作：故障排查前，需做好充分的准备工作，确保排查工作安全、高效进行。准备好所需的工具和仪器，包括万用表、钳形电流表、接地电阻测试仪、螺丝刀、剥线钳、压线钳等，所有工具和仪器需提前校验，确保测量准确；收集相关资料，包括阳极安装记录、接线图、运维记录、参数设置情况、设备说明书等，便于排查故障时参考；切断恒电位仪电源，做好安全防护措施（如佩戴绝缘手套），避免带电排查造成触电事故；明确排查人员职责，分工协作，确保排查工作有序进行。
二、常见故障类型、排查方法与解决措施
结合高硅铸铁阳极的运行特点，常见故障主要分为电流输出异常故障、接地电阻升高故障、阳极腐蚀异常故障、电缆故障、参数异常故障五大类，以下分别详细讲解：
（一）电流输出异常故障
1. 故障现象：高硅铸铁阳极无输出电流，或输出电流过小、不稳定，无法满足保护需求；或输出电流骤升，触发恒电位仪过载报警，阳极发热严重。
2. 故障原因：（1）电缆连接松动、虚接或断裂，导致电流无法正常传输；（2）电缆短路，导致电流骤升，触发过载报警；（3）焦炭填料结块、松动或流失，导致阳极接地电阻升高，电流输出不畅；（4）阳极表面被杂物覆盖、结垢，影响电流分散，导致电流输出不足；（5）恒电位仪参数设置不合理，如电流上限、电压上限设置过低，或保护电位设置不当；（6）阳极本身损坏、腐蚀严重，导致电流输出能力下降。
3. 排查方法：（1）检查电缆连接情况，用万用表检测电缆通断，查看接线端子是否松动、虚接，若电缆断裂、虚接，重新连接或更换电缆；若电缆短路，排查短路点，修复或更换电缆。（2）检查焦炭填料，若填料结块、松动，需开挖阳极坑，重新铺设焦炭填料，分层夯实；若填料流失，补充焦炭填料，确保阳极完全被包裹。（3）清理阳极表面的杂物、结垢，用砂纸轻轻打磨阳极表面，去除氧化层和结垢，确保阳极与焦炭填料紧密接触。（4）核对恒电位仪参数设置，调整电流上限、电压上限和保护电位，确保参数合理，满足电流输出需求。（5）检查阳极外观，若阳极出现严重腐蚀、裂纹、破损，说明阳极已损坏，需更换阳极。
4. 解决措施：重新连接或更换破损、短路的电缆，压紧接线端子；重新铺设或补充焦炭填料，确保填料均匀、夯实；清理阳极表面的杂物、结垢，修复阳极表面的防腐涂层；合理调整恒电位仪参数；更换损坏、腐蚀严重的阳极。
（二）接地电阻升高故障
1. 故障现象：高硅铸铁阳极的接地电阻实测值＞4Ω，超过规范要求，导致电流输出损耗增大，保护效果下降，恒电位仪输出电压升高，甚至无法达到设定的保护电位。
2. 故障原因：（1）焦炭填料结块、老化或流失，导致阳极与土壤的接触电阻升高；（2）接地体腐蚀、松动，或接地体数量不足，导致接地电阻升高；（3）现场土壤干燥、电阻率升高，尤其是冬季土壤冻结，导致接地电阻显著上升；（4）阳极周围积水、土壤污染，导致土壤电阻率升高；（5）接地引线破损、腐蚀，导致接地连接不良，接地电阻升高。
3. 排查方法：（1）用接地电阻测试仪检测阳极的接地电阻，确认阻值超标；（2）检查焦炭填料，若填料结块、老化，需更换焦炭填料；若填料流失，补充填料，分层夯实。（3）检查接地体，若接地体腐蚀、松动，更换接地体，重新焊接连接；若接地体数量不足，增设接地体，并联连接。（4）检查现场土壤环境，若土壤干燥，可适当浇水，降低土壤电阻率；若土壤冻结，采取保温措施，融化冻土；若土壤污染，更换阳极周围的土壤。（5）检查接地引线，若引线破损、腐蚀，更换引线，做好防腐和绝缘处理，确保接地连接可靠。
4. 解决措施：更换或补充焦炭填料，确保阳极与填料紧密接触；更换、增设接地体，优化接地系统；改善现场土壤环境，降低土壤电阻率；更换破损、腐蚀的接地引线，做好接地连接防护；定期检测接地电阻，及时整改超标问题。
（三）阳极腐蚀异常故障
1. 故障现象：高硅铸铁阳极腐蚀速度过快，表面出现严重锈蚀、裂纹、破损，使用寿命大幅缩短；或阳极局部腐蚀严重，导致电流输出不均。
2. 故障原因：（1）阳极选型不当，选用的阳极材质不适应现场强腐蚀环境，导致腐蚀加速；（2）阳极过载，电流输出超过其最大输出能力，导致阳极表面氧化膜破损，腐蚀加剧；（3）焦炭填料质量不佳，含有杂质或结块，导致阳极局部电流集中，加速局部腐蚀；（4）阳极安装位置不当，靠近腐蚀性液体、污水排放口等区域，腐蚀介质浓度过高；（5）阳极表面防腐涂层破损，未及时修复，导致腐蚀介质侵入。
3. 排查方法：（1）检查阳极外观，确认腐蚀程度，若阳极出现严重锈蚀、裂纹、破损，需更换阳极；（2）核对阳极选型，若选型不当，更换适配现场环境的阳极（如强腐蚀环境更换高硅铬铸铁阳极）；（3）检测单支阳极的输出电流，若电流超过最大输出能力，调整恒电位仪参数，降低电流输出，避免阳极过载；（4）检查焦炭填料，若填料质量不佳，更换高纯度焦炭填料，重新铺设；（5）检查阳极安装位置，若靠近腐蚀性区域，调整阳极位置，远离腐蚀源；（6）检查阳极表面防腐涂层，若有破损，及时修复。
4. 解决措施：更换损坏的阳极，选用适配现场环境的阳极材质；调整恒电位仪参数，避免阳极过载；更换高纯度焦炭填料，重新铺设；调整阳极安装位置，远离腐蚀源；修复阳极表面的防腐涂层，定期做好防腐维护。
（四）电缆故障
1. 故障现象：电缆破损、裸露、腐蚀，导致电流损耗增大、短路，或电缆连接松动、虚接，导致电流传输中断，阳极无输出电流。
2. 故障原因：（1）电缆选型不当，未选用防腐电缆，导致被土壤腐蚀；（2）电缆敷设不规范，被尖锐物体划伤、挤压，导致破损；（3）接线处防水密封不严，雨水、地下水渗入，导致电缆腐蚀；（4）长期户外暴露，风吹日晒导致电缆外皮老化、破损；（5）接线端子松动、虚接，导致电缆与阳极、恒电位仪连接不良。
3. 排查方法：（1）检查电缆外观，查看是否有破损、裸露、腐蚀现象，用万用表检测电缆通断情况；（2）检查电缆敷设路径，查看是否有尖锐物体、挤压痕迹，若有，调整敷设路径，修复或更换电缆；（3）检查接线处的防水密封情况，若密封不严，重新做好防水处理；（4）检查接线端子，若松动、虚接，重新压紧接线端子，做好绝缘防护；（5）若电缆老化、破损严重，需更换电缆，选用适配现场环境的防腐电缆。
4. 解决措施：修复或更换破损、腐蚀、老化的电缆，选用防腐性能良好的电缆；规范电缆敷设，避开尖锐物体，做好防护措施；重新做好接线处的防水密封处理；压紧接线端子，确保连接牢固，做好绝缘防护。
（五）参数异常故障
1. 故障现象：恒电位仪输出参数波动较大，阳极电流、电压不稳定，被保护设备的电位偏离设定范围，保护效果不佳；或恒电位仪出现报警提示，无法正常运行。
2. 故障原因：（1）恒电位仪参数设置不合理，如保护电位、电流上限、电压上限设置不当；（2）参比电极故障，导致电位检测不准确，恒电位仪参数自动调整异常；（3）阳极电流分布不均，导致恒电位仪输出参数波动；（4）现场存在杂散电流干扰，影响参数稳定性；（5）恒电位仪内部故障，导致参数调节异常。
3. 排查方法：（1）核对恒电位仪参数设置，结合阳极规格、现场环境，调整保护电位、电流上限、电压上限，观察参数是否恢复稳定；（2）检查参比电极，清理参比电极表面的结垢、污染，检测参比电极电位，若参比电极损坏，更换参比电极；（3）检测单支阳极的输出电流，若电流分布不均，调整阳极布置或焦炭填料，确保电流均匀分布；（4）检测现场杂散电流，若存在干扰，采取屏蔽措施，消除干扰；（5）若上述排查无异常，说明恒电位仪内部故障，需联系厂家维修。
4. 解决措施：合理调整恒电位仪参数，确保参数适配阳极和现场环境；修复或更换损坏的参比电极；调整阳极布置和焦炭填料，确保电流均匀分布；采取屏蔽措施，消除杂散电流干扰；联系厂家维修恒电位仪内部故障。
三、实操故障排查案例
案例一：阳极无输出电流，保护失效
1. 故障现象：某埋地管道阴极保护工程中，高硅铸铁阳极运行3个月后，恒电位仪显示输出电流为0，被保护管道的保护电位高于-0.85V，保护失效，无报警提示。
2. 排查过程：（1）首先排查电缆连接情况，用万用表检测阳极电缆，发现电缆与阳极引线的连接端子松动，虚接严重，导致电流无法传输；（2）进一步检查电缆，发现电缆埋地部分被尖锐石块划伤，外皮破损，但未短路；（3）检查焦炭填料，无结块、流失现象，接地电阻实测为3.2Ω，符合要求；（4）检查恒电位仪参数，设置合理，无异常；（5）检查阳极外观，无损坏、腐蚀现象。
3. 解决措施：（1）重新压紧电缆与阳极引线的接线端子，用压线钳固定牢固，做好绝缘和防水密封处理；（2）修复破损的电缆外皮，用绝缘胶带+防水密封胶包裹，穿PE管保护，调整电缆敷设路径，避开尖锐物体；（3）重启恒电位仪，观察阳极电流输出，电流恢复正常（单支阳极电流1.2A），被保护管道的保护电位稳定在-0.95V，保护效果达标。
案例二：阳极接地电阻升高，电流输出不足
1. 故障现象：某大型储罐阴极保护工程中，高硅铸铁阳极运行6个月后，恒电位仪输出电压升高至额定值， but 输出电流仅为设计值的60%，被保护储罐的保护电位不稳定，接地电阻实测为6.5Ω，超过规范要求。
2. 排查过程：（1）用接地电阻测试仪复测接地电阻，确认阻值为6.5Ω，超标；（2）开挖阳极坑，检查焦炭填料，发现填料结块、部分流失，阳极表面有少量结垢，导致阳极与土壤接触电阻升高；（3）检查接地体，发现接地体表面有轻微腐蚀，连接牢固，无松动；（4）检查现场土壤，近期天气干旱，土壤干燥，电阻率升高；（5）检查电缆
冀公网安备13010402002588
