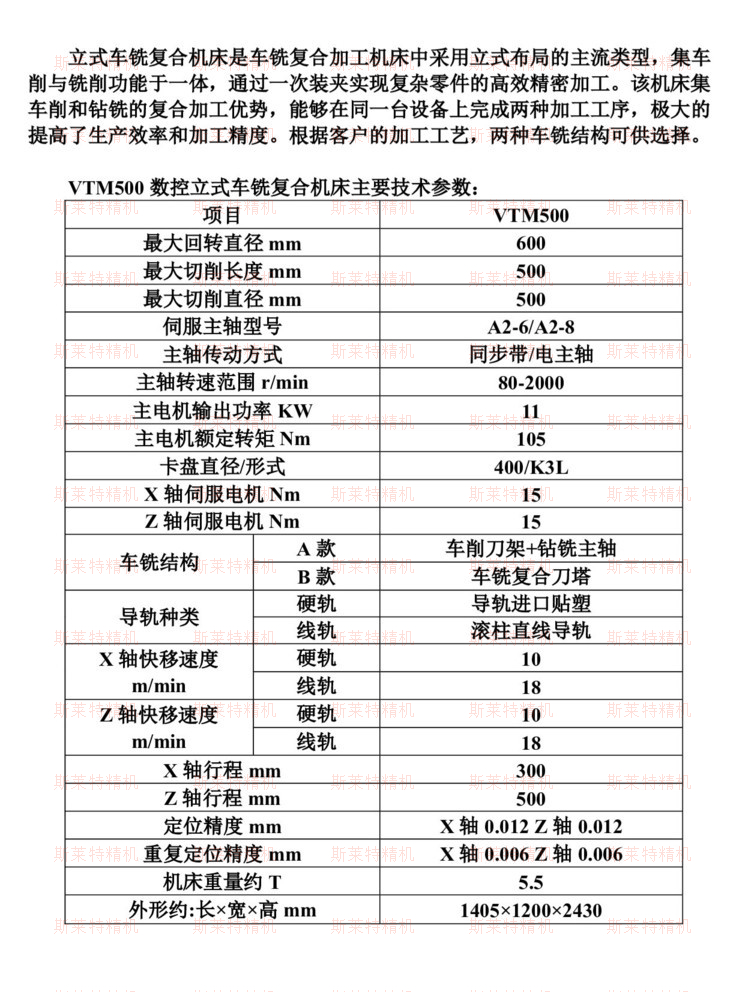

VTM500数控立式车铣复合机床主要技术参数：
项目 | VTM500 | |
最大回转直径mm | 600 | |
最大切削长度mm | 500 | |
最大切削直径mm | 500 | |
伺服主轴型号 | A2-6/A2-8 | |
主轴传动方式 | 同步带/电主轴 | |
主轴转速范围r/min | 80-2000 | |
主电机输出功率KW | 11 | |
主电机额定转矩Nm | 105 | |
卡盘直径/形式 | 400/K3L | |
X轴伺服电机Nm | 15 | |
Z轴伺服电机Nm | 15 | |
车铣结构 | A款 | 车削刀架+钻铣主轴 |
B款 | 车铣复合刀塔 | |
导轨种类 | 硬轨 | 导轨进口贴塑 |
线轨 | 滚柱直线导轨 | |
X轴快移速度m/min | 硬轨 | 10 |
线轨 | 18 | |
Z轴快移速度m/min | 硬轨 | 10 |
线轨 | 18 | |
X轴行程mm | 300 | |
Z轴行程mm | 500 | |
定位精度 | X轴0.012 Z轴0.012 | |
重复定位精度 | X轴0.006 Z轴0.006 | |
机床重量约T | 5.5 | |
外形约:长×宽×高mm | 1405×1200×2430 | |
VTMC系列数控立式车铣复合是三轴联动（X轴、Z轴、C轴）伺服控制的双柱立式车铣复合加工中心，数控系统能同时控制X、Z轴直线驱动和C轴旋转铣削。本机床可自动完成对金属和非金属零件的大直径轴类及盘类零件的内外圆柱面、圆锥面、圆弧表面、端面、切槽、各种螺纹（公英制螺纹、圆锥螺纹、变径螺纹、端面螺纹）、钻孔、铰孔、镗孔、倒角等工序的切削加工。
备注：
1、根据客户实际使用需要，导轨面可安装镶钢导轨(高锰钢高频淬火)，其硬度≥HRC60具有极高的硬度和耐磨性。
2、机床横梁标配采用固定式，根据工件外形高度和加工深度，横梁可采用上下移动升降式，采用数控系统伺服控制。
