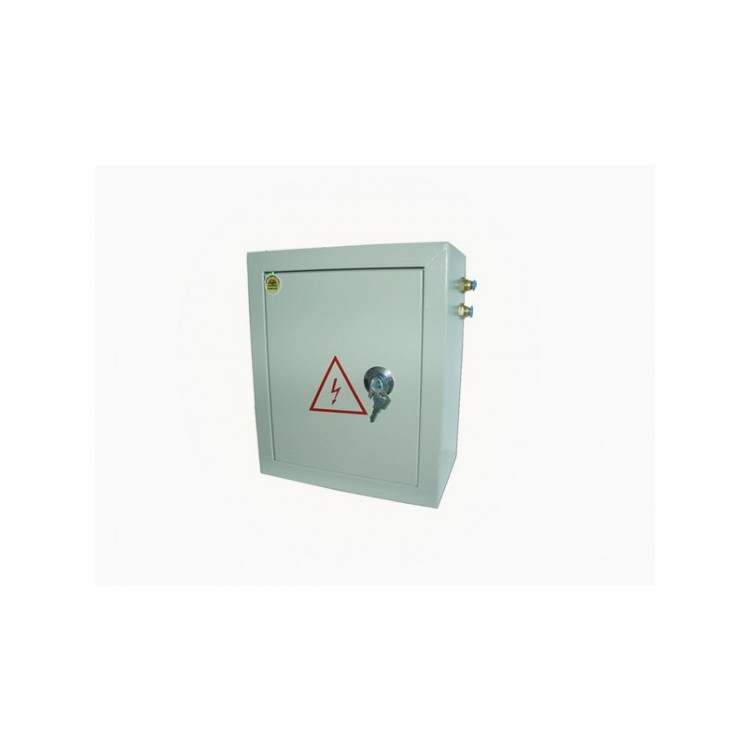

TL-KZX控制箱

本产品是天利流体公司专为各种气动敲击锤而设计，TL-KZX型气动敲击锤专用控制箱由三位五通电磁阀（进口台湾产），时间继电器，保护装置，防水不锈钢气源接头、电源开关，指示灯，进出气管端子组成以及电源线等。可以实现震击间隔时间可调，循环时间可调等先进功能。该控制箱电路设计合理，电路稳定，操作简单，大大方便用户的需求。

工作原理
外来气源气体（0.4-0.7Mpa）进入三位五通通电磁阀的进气孔，出气孔的开，闭状态由控制仪表控制，电磁阀的通断来执行气动敲击锤的工作状态。用户只需接通控制箱电源，设定好控制仪时间参数，连接进，出气气管即可。控制仪参数设定可参照说明书。

技术参数
受控气动锤个数    1-4，（可任意设置）
额定输入电压        AC220V(-10%+10%)50-60HZ
额定输出电压        DC24V(或其他规格)
额定输出电流        1A
输出脉冲间隔调节范围    1-999秒（可调）
输出脉冲宽度调节范围    0.1-9.9秒（可调，脉冲加大需定制）
使用环境         -25℃-+55℃
            空气的相对湿度不超过85%
            无严重的腐蚀气体和导电尘埃
            无剧烈震动或冲击
控制箱外形尺寸    500×400×300（mm）
控制器外形尺寸    210×160×70（mm）

故障排除与维护
气动敲击锤构造简单，故障少，异常原因在于安装未注意细节所造成的。
以下为常见的原因，使用者可自行排除。
