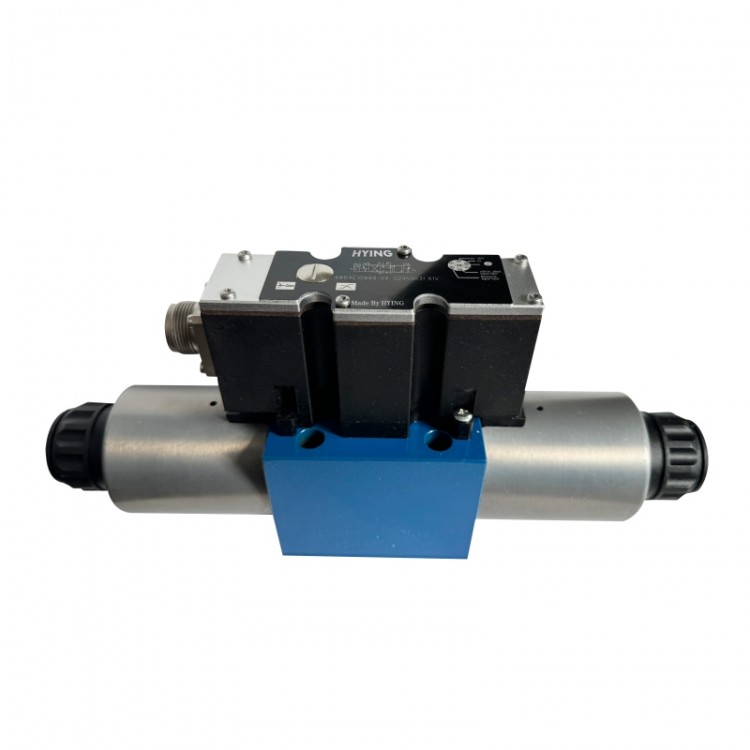

直动式比例方向阀

公司名：山西恒熠液压机械设备有限公司

联系人：王先生

联系电话：166-3547-9222

一、型号逐段拆分释义（标准分隔符 /）

4WRAE

1.4：四通阀（P、T、A、B 四个主油口）

2.WR：直动式比例方向阀（无先导，电磁铁直接推动阀芯）

3.A：无阀芯位移电气反馈（开环控制）

4.E：阀体集成 OBE 内置驱动放大器，无需外接 VT 放大板

10

公称通径 NG10（D05/CETOP05），板式安装面符合 ISO4401 标准

W（阀芯机能 W 型）

三位四通弹簧对中；中位 A、B 分别通 T，P 口封闭；中位负载自动卸压，适合无需中位保压、垂直负载自重回落允许的工况；阀芯渐进节流槽，流量线性平稳、换向冲击小

60

额定流量：压差 ΔP=10bar 时 60 L/min；系统全开最大通流 75L/min

2X

20~29 系列阀体，二代优化流道，同系列安装尺寸完全通用互换

G24

G = 直流湿式比例电磁铁；24=DC24V 供电

N9

内置隐藏式手动应急推杆（断电可手动顶阀芯测试动作），EMC 高抗干扰设计

K31

7 芯标准航空插头（DIN EN175201-804），插头需单独采购，带屏蔽接地脚，适配 ±10V 模拟信号

A1

控制指令信号：±10V 电压模拟量

+0~+10V：P→A 供油、B→T 回油

-0~-10V：P→B 供油、A→T 回油

V

密封材质 FKM 氟橡胶；可兼容矿物油、水 乙 二 醇、磷 酸 酯 难 燃 液压油；无 V 为 NBR 丁腈，仅适配普通 HL/HLP 矿物油
