关于“铸铁底板”，这是一个在机械制造和测试领域应用非常广泛的基础部件。它本质上是一种高精度的铸铁平台，为各种设备提供稳固、平整的工作基础。下面为你详细介绍它的定义、用途、特点和技术参数。
什么是铸铁底板？
铸铁底板，也被称为铸铁地板、铁地板、试验平台、测功机平台等。它主要由高强度灰铸铁（如HT200、HT250、HT300）铸造而成，经过时效处理、精和密机械加工和人工刮研等工序制成。其核心作用是为各种机械设备，特别是测试设备，提供一个坚固且精和确的安装基准面。
主要用途
铸铁底板的应用非常广泛，可以说是很多工业场景的“基石”：

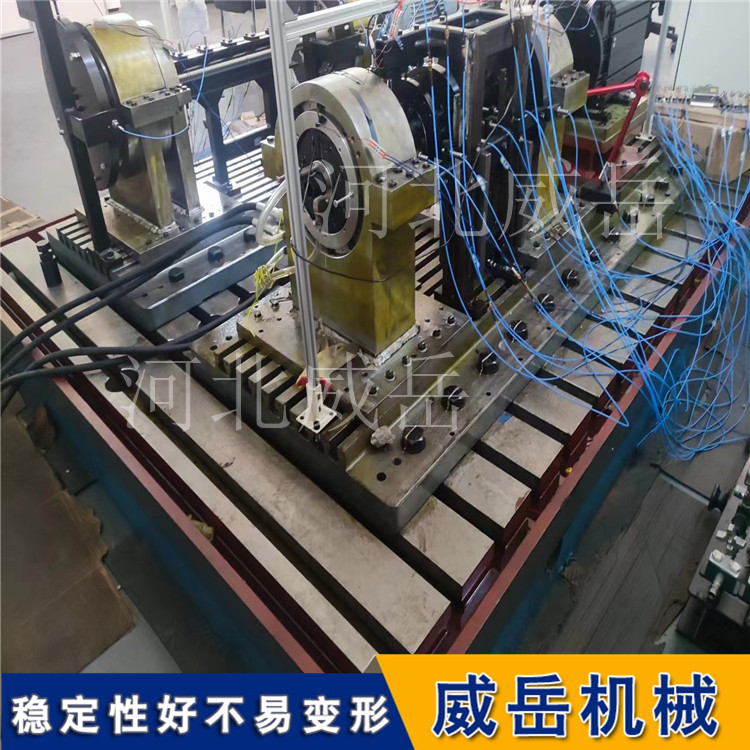

动力测试：在发动机、电机、齿轮箱、减速机等设备的实验室中，铸铁底板是安装测功机和试验台架的基础平台，用于承受设备运行时的巨大扭矩和振动。
精和密测量与检验：作为基准平面，用于检查零件的尺寸精度、形位公差（如平面度、平直度），也可用于精和密的划线工作。
机械装配与维修：作为钳工、装配工人的工作台，用于调试、装配和维修大型机械设备。
振动试验：可以专门制作成振动试验台，用于模拟产品在运输或使用过程中的振动环境。
焊接平台：作为焊接铸铁底板，为大型结构件的焊接提供平整的基座。
铸铁底板核心特点与优势
高强度与稳定性：采用HT200-300等高强度铸铁，抗拉强度可达250Mpa以上，能承受重载。通过两次人工退火（600℃-700℃）和长时间的自然时效，彻和底消除内应力，确保长期使用中精度稳定，不易变形。
高耐磨性：工作面的硬度通常控制在HB170-240之间，既保证了平台本身的耐磨性，又不会损坏放置其上的工件。
结构设计合理：内部采用合理的筋板布局（如箱形式、双围型、单围型），保证工作面厚度和筋板厚度均匀，使整体结构刚度高、受力均匀。

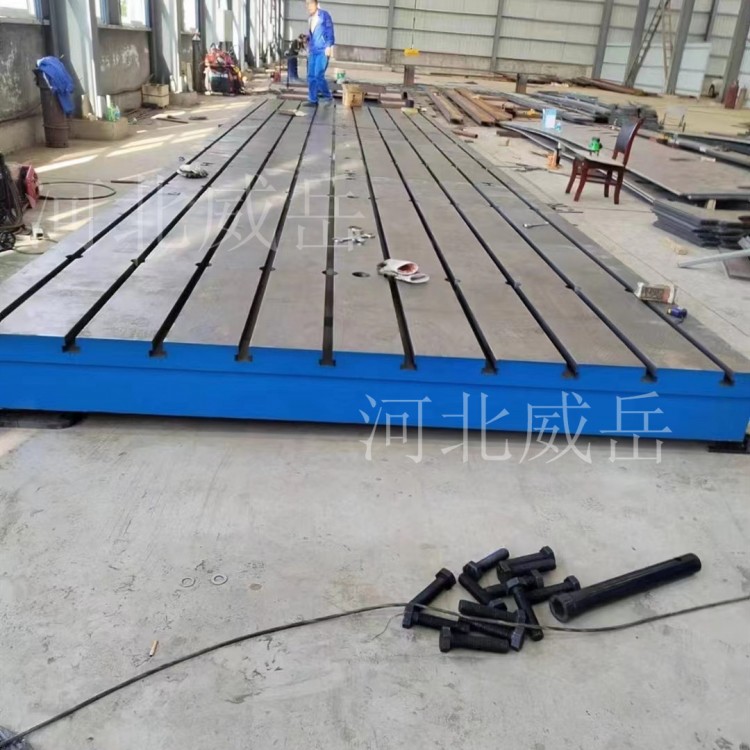

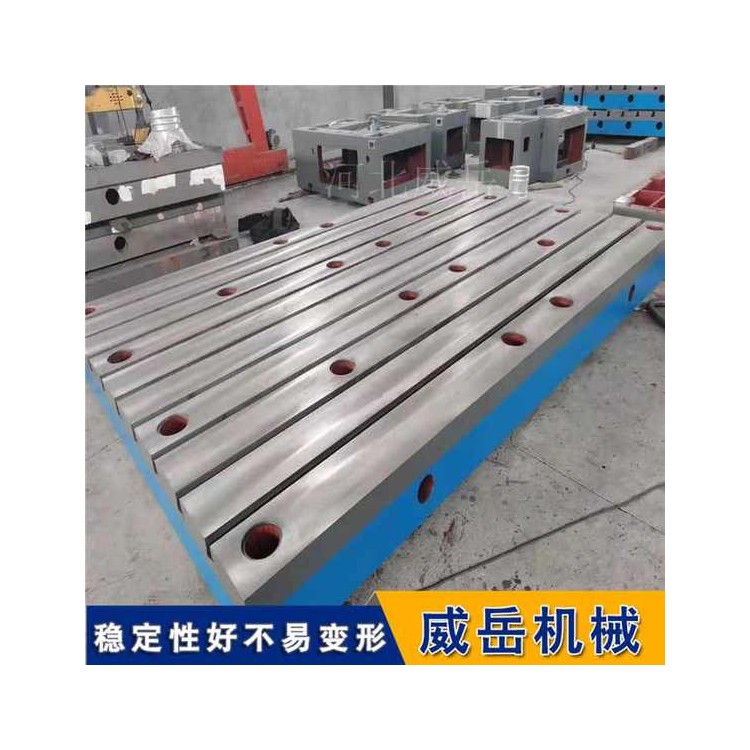

灵活的固定方式：工作面上通常加工有标准的T型槽（尺寸如18, 20, 22, 28mm等），可以方便地使用螺栓和压板来固定各种试验设备或工件。T型槽的间距和数量可以根据客户需求定制。
可拼接性：对于超大型的测试需求，可以使用多块小规格的铸铁底板进行拼接，解决了超大平台运输和制造的难题。
材质与技术参数
铸铁底板的常用材质主要包括HT200、HT250和HT300，均为高强度灰铸铁。工作面硬度通常控制在HB170至HB240之间。其抗拉强度依据材质不同而有所差异，例如HT250的抗拉强度可达到或超过250Mpa。
在精度方面，铸铁底板通常划分为四个等级，分别是0级、1级、2级和3级。其中，0级精度比较高，适用于精和密测量与检验；3级精度相对较低，常用于粗糙的装配和焊接工作。部分厂家还能提供精度更高的00级产品。
铸铁底板的规格多样，常见的规格尺寸包括1000×750毫米、1000×1000毫米、1500×2000毫米、2000×3000毫米以及3000×6000毫米等。除了标准规格，底板也可以根据客户需求进行定制，长度比较长可达8000毫米甚至更长，宽度可达3000至4000毫米。对于超出此范围的超大尺寸需求，则可以通过多块底板拼接来实现。
所有铸铁底板的生产和检验均遵循相关行业及国家标准，主要包括中国机械行业标准JB/T7974以及灰铸铁件国家标准GB/T 9439等。
安装与维护要点
为了确保铸铁底板长期保持精度，正确的安装和维护至关重要：
安装：需要安装在牢固的混凝土基础上。使用地锚器或可调垫铁支撑底板，通过调整将其调至水平，并使载荷均匀分布。调整完毕后，进行二次灌浆固定。
维护：
避免过载和碰撞：工件的重量不能超过底板的额定载荷，严禁对工作面进行剧烈冲击或碰撞。
保持清洁：使用后应及时将工作面清理干净，并涂抹防锈油，盖上专用罩子，防止锈蚀和损伤。
存放环境：应存放在干燥、通风、无腐蚀性气体和液体的环境中，避免温度剧烈变化。
定期检定：根据使用频率和精度要求，建议每6-12个月对底板的精度进行一次专业检定。
