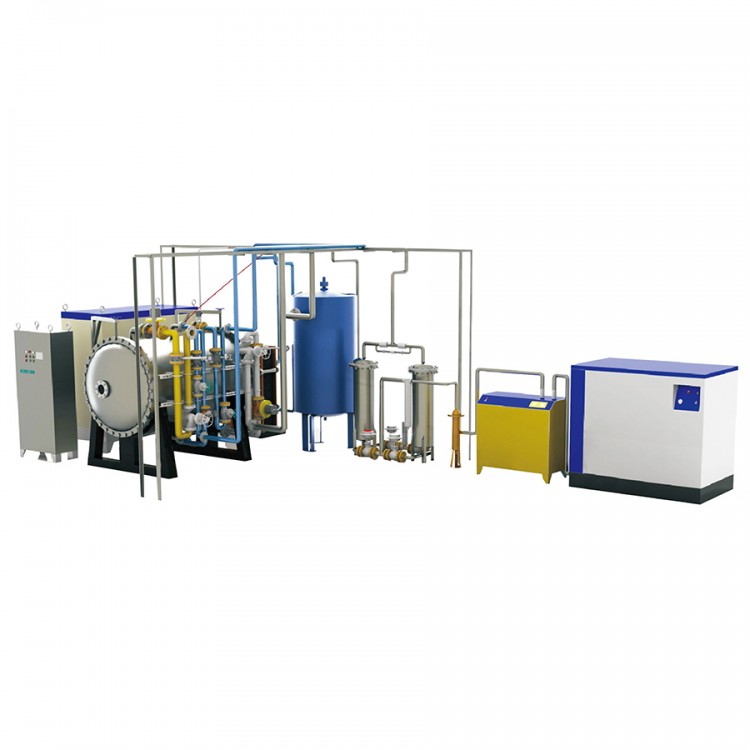

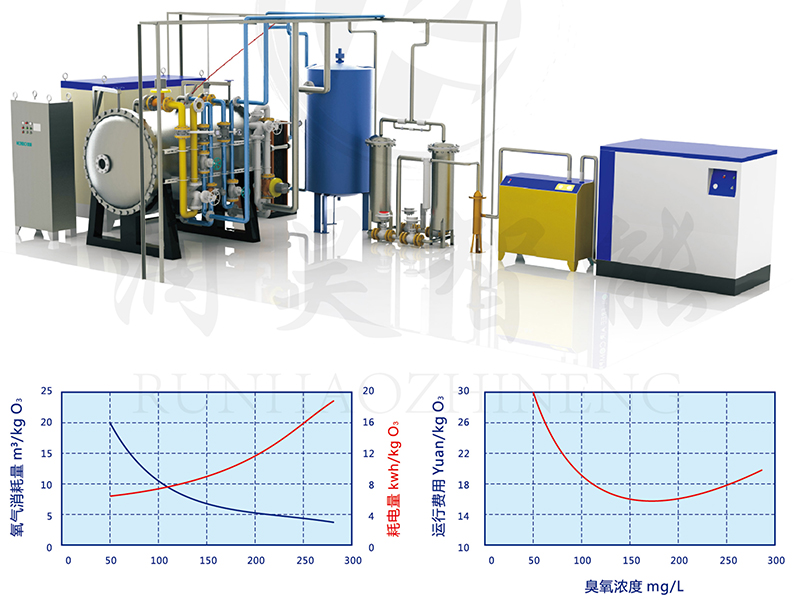

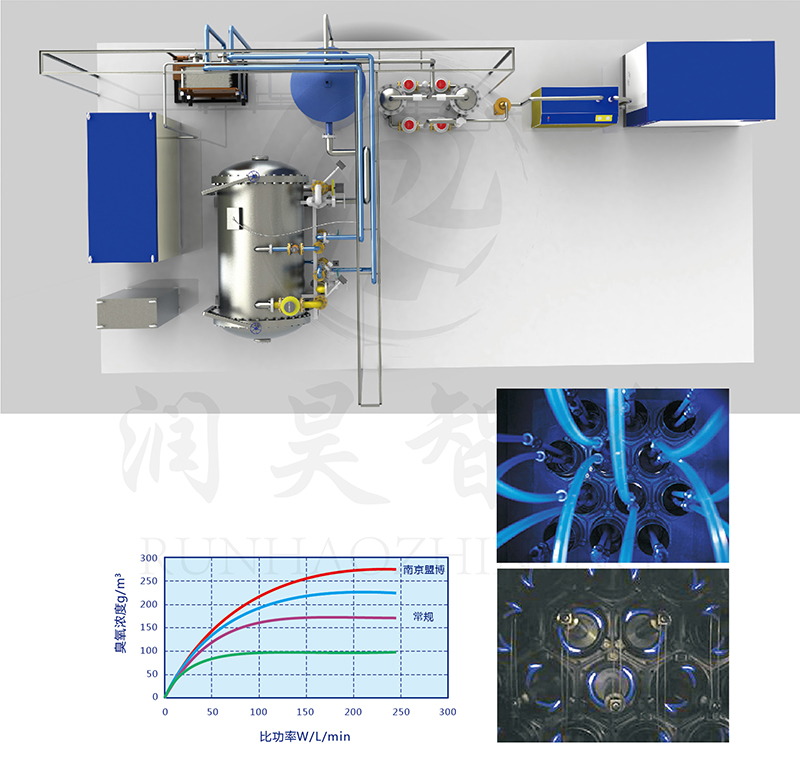

大型臭氧发生器系统组成

大型臭氧应用化处理系统是由气源供应系统、气源处理系统、气源质量检测系统、气源压力调节、流量控制分配系统;臭氧电极、臭氧电源、臭氧变压器臭氧放电室、臭氧冷却系统、臭氧质量检测控制系统、臭氧智能控制柜;和臭氧气体分配、臭氧智能投加以及臭氧尾气处理等组成完整的臭氧应用化处理系统。

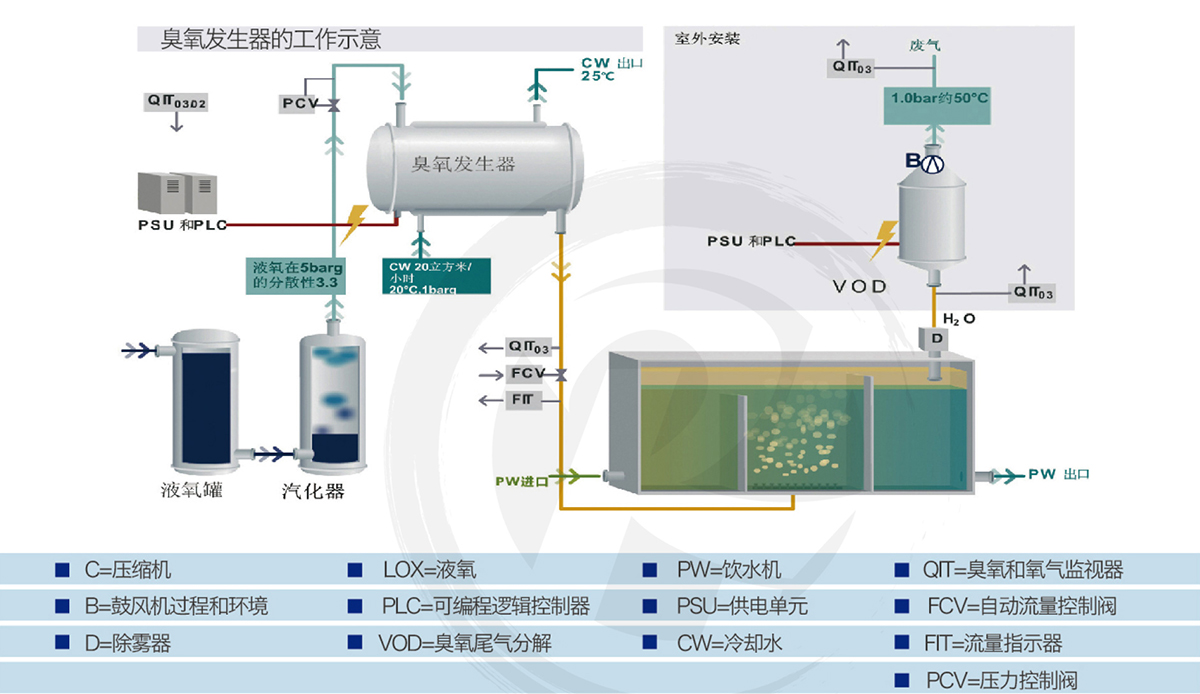

氧气源系统流程图及功能

原料气：空气

原料气的要求：臭氧系统可根据客戸使用条件选用空气源或氧气源。

无论采用哪种气源，使用者都应保证：原料气源干燥、洁净、无油。

气源条件

用于臭氧产生的气体必须是氧气或含有氧气的气体，气体中应该尽可能不含有水分、灰尘、油、碳氢化合 物(烃)和氢之类的杂质。所有这些杂质都会对臭氧形成过程产生不良影响，并可能对设备产生严重的损坏。

供给臭氧发生器的原料气体品质指标要达到如下要求：

*获取原料气体最直接的来源就是空气，但由于空气并不完全具有上述要求，

因此为获取达到上述要求的空气，必须对空气经过一定形式的处理。

环境条件

臭氧发生器电气及工作环境是按以下标准设计的，用户的现场环境状态与本表不一致时需在订货时说明条 件，订货时书面说明的，设备按订货时的说明条件为准。

冷却水条件 臭氧发生器的冷却系统对于臭氧产量及其能否长期稳定运行非常重要，在臭氧发生器构造设计时，盟博环 保把有利于电晕散热作为设计其结构的先决条件。 根据现场条件，臭氧发生装置的冷却因地制宜采用开路或闭路循环，或回流到水处理系统工艺中的方式； 根据水质特点，采取适当的防结垢、防有机物沉积等措施。 由于存在结垢和腐蚀的潘在危害，腐蚀性水、含高量有机物水与无机颗粒物的水和由NEVER 装置处理得 到的有机污水都不能直接使用，但可以经过换热器后，作为闭路循环冷却水的冷源水。
