用途：
本部分适用于额定电压交流300V或直流1000V及以下传输铁路信号、昔频信号或某些目装置用固定数设电缆的设计、生产和检验
使用特性：
电缆的使用环境温度为-40℃~+60℃,电缆敷设环境温度不应低于-10℃
电缆导体的长期允许工作温度不应超过+70℃
敷设方式：直埋 管道 悬挂

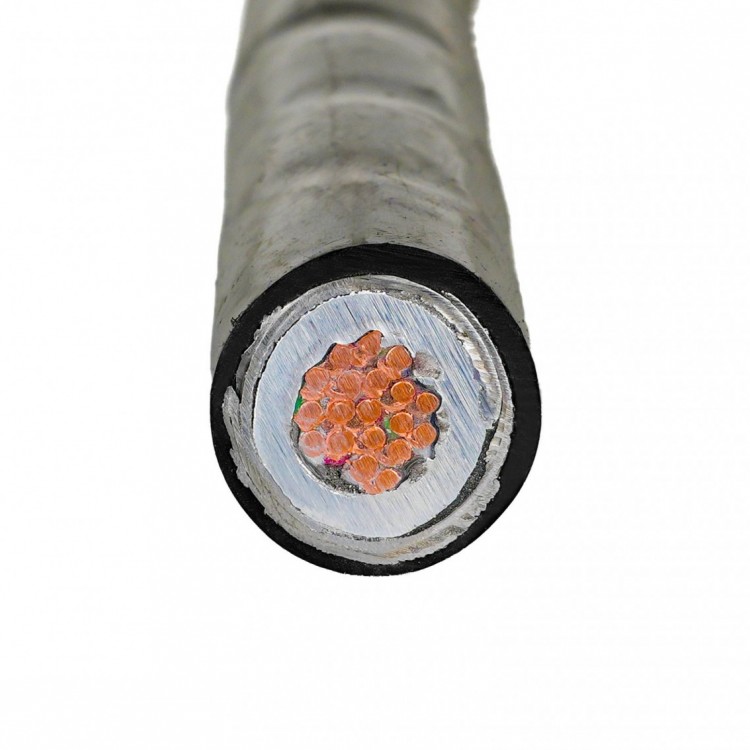

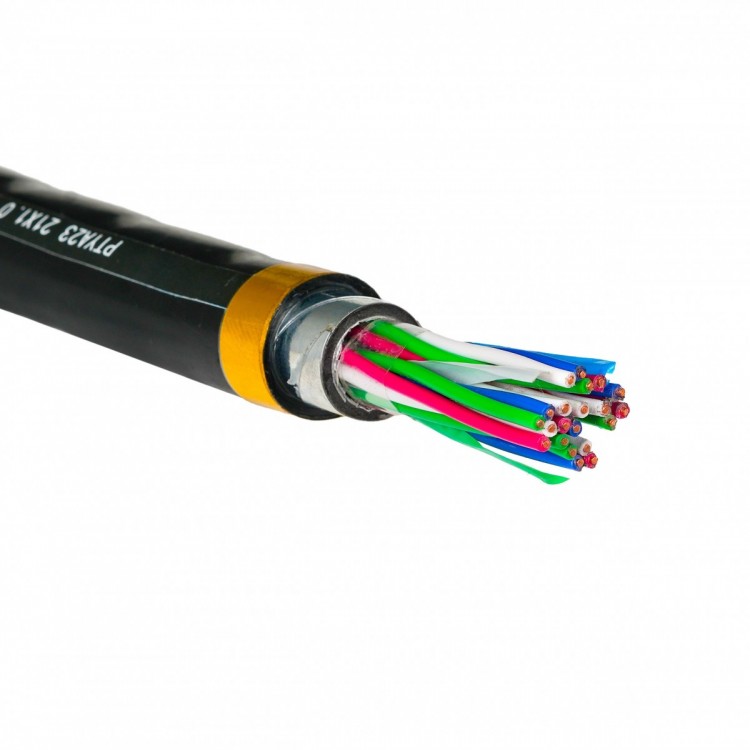

结构：
导体：退火铜
绝缘：聚乙烯
护套：铝塑综合护套
标准：
TB/T 2476.1—2017
技术参数：
芯数 | 缆芯结构 | 参考外径mm | ||
四线组 | 对线组 | 绝缘线芯 | ||
4 | 1 | - | - | 16.4 |
6 | - | 3 | - | 20.1 |
8 | - | 4 | - | 22.2 |
9 | - | 4 | 1 | 22.2 |
12 | 3 | - | - | 23.6 |
14 | 3 | - | 2 | 23.6 |
16 | 4 | - | - | 25.7 |
19 | 4 | - | 3 | 25.7 |
21 | 4 | - | 5 | 25.7 |
24 | 5 | 1 | 2 | 27.3 |
28 | 7 | - | - | 28.8 |
30 | 7 | - | 2 | 28.8 |
33 | 7 | - | 5 | 28.8 |
37 | 7 | 3 | 3 | 31.5 |
42 | 7 | 4 | 6 | 33.0 |
44 | 7 | 4 | 8 | 33.0 |
48 | 12 | - | - | 35.5 |
52 | 12 | - | 4 | 35.5 |
56 | 14 | - | - | 36.7 |
61 | 14 | - | 5 | 36.7 |
