氧化铁皮压球粘合剂的使用方法

氧化铁皮压球粘合剂的使用方法主要有两种：‌干粉直接添加法‌和‌溶水成胶法‌，具体操作需根据生产工艺、设备条件及原料特性灵活选择。

一、干粉直接添加法（推荐简化流程）

适用于大多数常规生产线，工序简便，节省准备时间：

‌按比例混合‌：将粘合剂以1%–1.5%的添加量（即每100公斤氧化铁皮加入1–1.5公斤粘合剂）均匀撒入物料中。

‌控制湿度‌：视原料含水情况喷洒适量水，总水分建议控制在12%–14%，避免过湿导致粘模。

‌充分搅拌‌：使用双轴搅拌机或轮碾机连续搅拌5分钟以上，确保粘合剂与物料混合均匀。

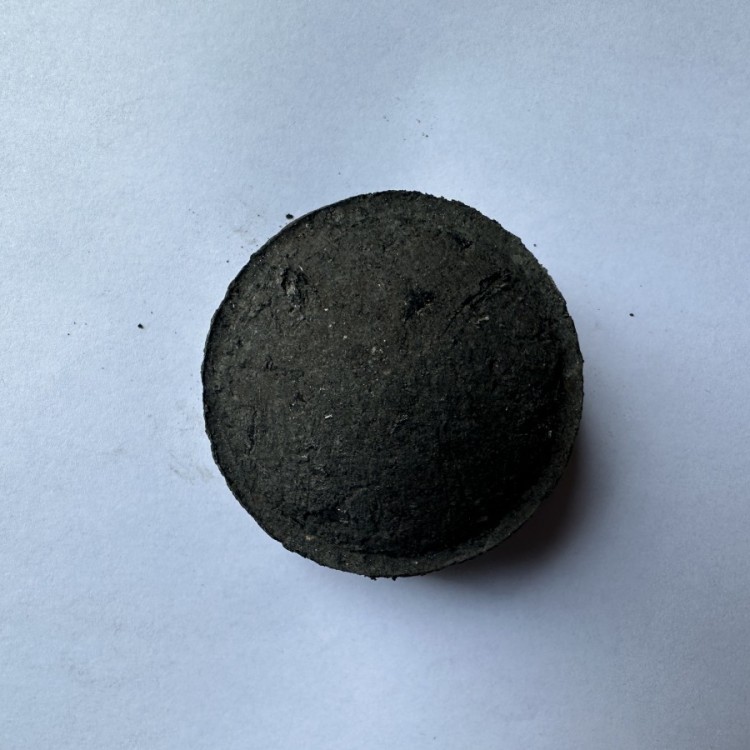

‌压球成型‌：输送至对辊压球机，设定压力18–22MPa，球径一般为30–50mm，即可连续生产。

优势：无需预溶解，减少中间环节，适合自动化连续作业。

二、溶水成胶法（提升粘结效果）

适用于对成型率和强度要求较高的场景，尤其适合难成型的细粉料：

‌正确配比溶解‌：按干粉与水1:30–50的比例，先向容器加水，再缓慢、均匀撒入粘合剂粉末，边加边用搅拌机高速搅拌，防止结块。

‌制成胶液‌：待粉末完全润湿后继续搅拌至形成均匀胶体，静置5–10分钟备用。

‌混合物料‌：将胶液喷洒或倒入氧化铁皮中，搅拌均匀，控制最终含水量不超过14%。

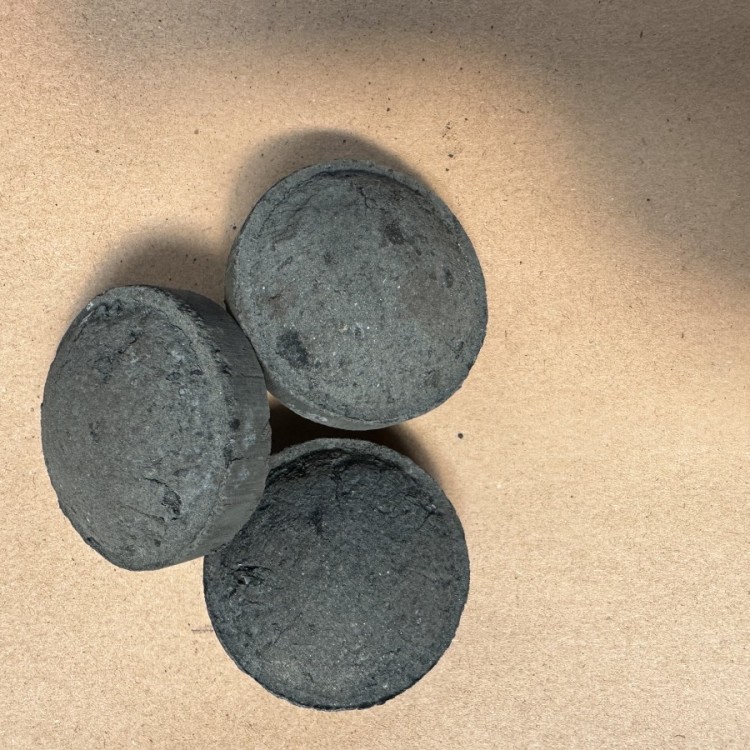

‌压球与干燥‌：后续步骤同干粉法，压球后可自然晾干或烘干，干燥后强度可达1400N/球以上。

⚠️ 注意：若胶液配制不当出现结团，会影响粘结性能，务必掌握“先水后粉、慢撒快搅”的原则。

三、关键工艺控制点

‌原料预处理‌：氧化铁皮含水率应≤5%，除尘灰≤8%，污泥需预干燥至15%左右；

‌搅拌均匀度‌：是决定成球率的核心因素之一，建议搅拌时间≥5分钟；

‌压球压力‌：建议18–22MPa，压力不足易导致球体松散；

‌成球检验标准‌：

湿球：2米高度自由下落不碎；

干球：抗压强度≥800N，部分高性能粘合剂可达1400N以上。
