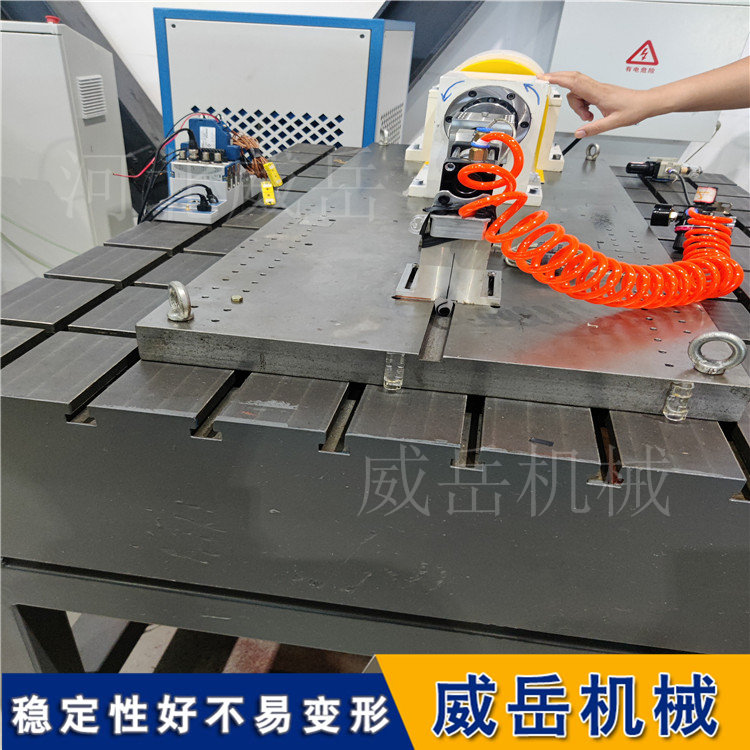

电机测试底座，也称电机试验平台、测功机底座、T型槽平台或铸铁测试台，是用于固定电机、保证测试稳定性的刚性基础设备。
电机测试底座是电机性能检测中至关重要的基础设备，它为电机提供稳定的安装平台，直接关系到测试数据的准确性和可靠性。以下从核心功能、结构设计、材料选择、精度等级、安装调试及应用领域等方面为您详细介绍。
核心功能与重要性
电机测试底座的核心作用是作为一个高刚性的基准承载面，用于安装和固定电机、测功机等测试设备。它能有效吸收电机运行时产生的振动，确保设备在测试过程中位置稳定、不发生形变，从而保证扭矩、转速、效率等关键性能数据的精和确测量。如果底座的安装精度不够，比如平面度或同轴度超差，可能会导致扭矩测试误差从0.5%飙升至3%以上。
结构设计与关键要素
电机测试底座的设计充分考虑了测试过程中的静、动态负载，其结构特点主要体现在以下几个方面：
高刚性基础：采用整体式厚板设计，配合底部或内部的交叉式、网格状加强筋，以增强抗弯和抗扭能力，确保在承受电机重量和运行冲击时不变形。

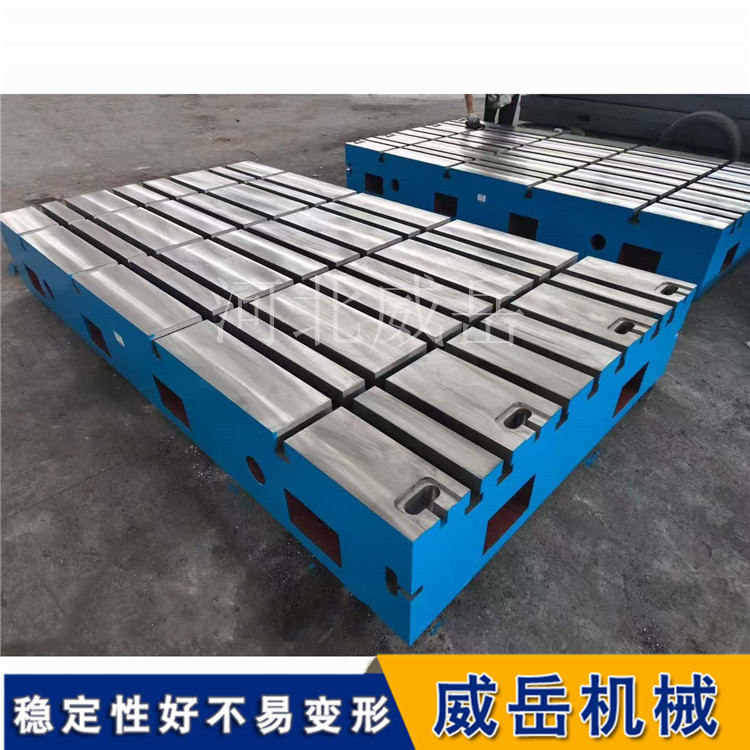

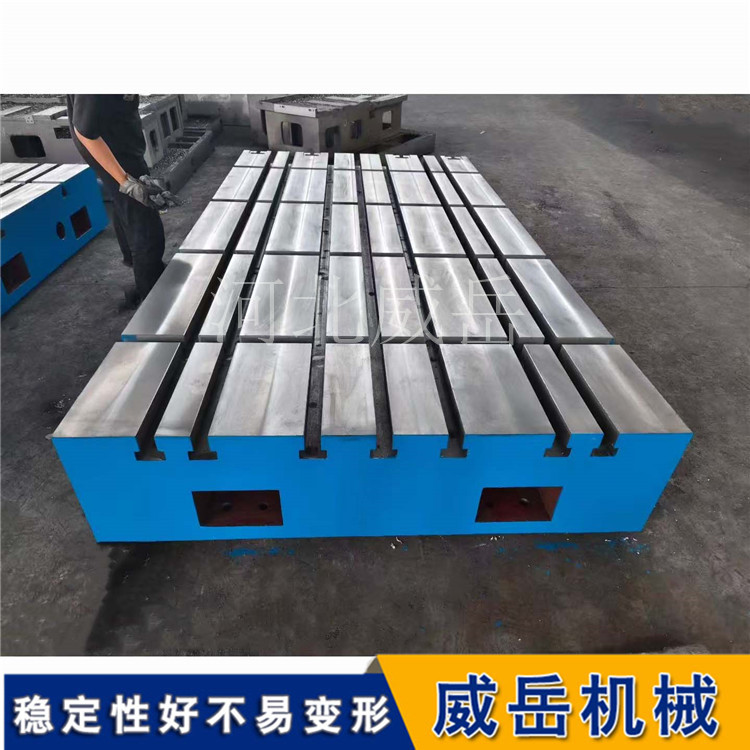

标准化定位接口：工作面上通常加工有标准的T型槽、螺纹孔或光孔，用于灵活地固定不同型号的电机和测试工装。部分高精度底座还设有基准销孔，用于实现设备的快速、精和准重复定位。
减振与隔振设计：除了利用铸铁材料自身的阻尼特性吸收振动外，有些底座底部会粘贴橡胶减振垫、安装弹簧减振器，或采用带有减振层的复合结构，以进一步隔绝外部和内部振动对测试的干扰。
功能化细节：针对高功率电机测试，底座可能设计有散热通风结构（如通风孔、散热槽）。同时，表面可能加工有线槽或线孔，方便线缆收纳，避免缠绕和碾压，确保测试现场整洁安全。
常用材料与性能对比
制造电机测试底座的材料选择直接影响其性能和使用寿命。下表对比了主流材料的特点：
铸铁底座（如HT250, HT300）
优势：具有高刚性，减振性能相当好（其阻尼系数是钢材的6到10倍），同时具备良好的热稳定性、耐磨性和耐久性。
劣势：重量较大，导致移动和灵活性受限。
适用场景：广泛应用于对精度要求高的负载测试以及需要长期高强度使用的场合，如研发实验室、质检中和心。
钢材焊接底座（如Q235焊接结构）
优势：成本相对较低，重量较轻，抗压性能良好。
劣势：抗震性和长期运行的稳定性相较于铸铁略逊一筹。
适用场景：适合预算有限、测试频率为中低频率的情况，常用于小型电机测试或临时搭建的测试台架。
天然花岗岩底座
优势：热稳定性相当好，硬度高，耐腐蚀性强，且材料本身无内应力，能够长久保持精度。
劣势：加工难度大，导致成本高昂，同时材质较脆，不耐冲击。
适用场景：专门用于超和高精度的计量测试，是三坐标测量机、精和密光学仪器安装平台的理想选择。
安装方式：
地上安装：适用于小型底座，直接固定在地面上。
地下安装：适用于大型底座，需要浇筑混凝土基础，并将底座嵌入其中，以获得比较佳的稳定性和减振效果。
调试关键：安装调试是保证精度的比较后环节。核心步骤包括：
精和密找平：使用合像水平仪等高精度工具，通过调整垫铁，将底座的局部水平度误差控制在0.02-0.03mm/m以内。
同轴度校准：安装电机和测功机时，需使用百分表或激光对中仪，确保两者轴心高度一致，径向跳动控制在0.005-0.01mm以内，避免因不同轴产生附加扭矩。
振动检测：在空转状态下检测底座振动幅值，确保其低于要求值（如≤0.005g），并排除共振干扰。
主要应用领域
电机测试底座广泛应用于需要精和确动力测试的场合：
机械、电机、发动机制造：用于产品的出厂检验、型式试验和耐久性测试。
材料力学性能测试：作为万和能试验机、疲劳试验机的安装基础。
计量与质检部门：作为三坐标测量机、激光干涉仪等高精度测量设备的稳定平台。
选型建议
在选择电机测试底座时，需要综合考虑以下因素：
测试精度要求：高精度研发测试应优先选择00级或0级铸铁平台，甚至花岗岩平台。
承载需求：根据被测电机的比较大重量、动态载荷及受力点，确定底座的尺寸、厚度和加强筋结构。
接口兼容性：明确T型槽的规格（槽宽、槽距）、螺纹孔的位置和尺寸，确保与现有工装夹具匹配。
预算与使用频率：对于预算有限或使用频率不高的场合，可选择钢材焊接底座或精度稍低的铸铁平台。
