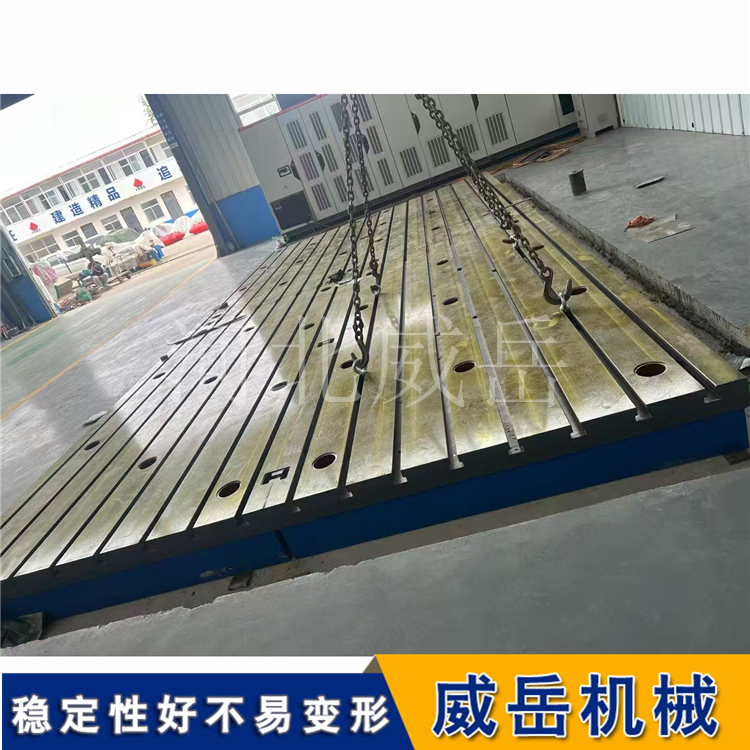

高刚性电机性能测试平台 精密T型槽平板 铸铁试验铁地板

“铁地板”和“T型槽铁地板”通常指的是同一种东西，它是现代工业中不可或缺的高精度、高刚性基础平台。简单来说，它就是一块带有T型槽的、坚固的铸铁地板，为重型设备安装、工件装配和精和密检测提供了一个稳固可靠的基准面。

下面从几个方面详细介绍：

1. 它是什么？核心概念与材质

T型槽铁地板，也叫铸铁地板、试验铁地板或铸铁平板。你可以把它想象成一个平整、坚固且带有固定槽的“金属地基”。

核心材质：通常采用高品质的灰口铸铁，如HT200、HT250或HT300。这种材质天生具有良好的减震性和耐磨性，能有效吸收设备运行时的振动，保证精度稳定。

消除内应力：铸造完成后，会经过两次或多次的人工时效处理（退火）和自然时效，目的是彻和底消除铸件内部的应力，确保它在未来几十年甚至上百年的使用中都不会发生变形。

2. 关键特征：T型槽

T型槽是它比较显著的外观特征和功能核心。

作用：工作面上按照标准（如GB158或DIN标准）加工出截面呈“T”字形的槽道。

工作原理：专用的T型螺栓头部可以从槽口滑入并旋转90度卡紧，从而非常方便地固定各种工件、夹具或设备，而无需在地面上钻孔。

3. 它的主要用途

由于其出和色的承重能力和精度，它被广泛应用于多个行业的高要求场景：

重型设备安装：作为发动机、测功机、大型机床等设备的刚性底座，确保设备平稳运行。

高精度装配与检测：为汽车、高铁、风电设备等大型工件的装配和精度检测提供标准的基准平面。

车间重载地面：在需要频繁承受重载和冲击的车间，替代普通水泥地面，具有耐磨、不塌陷、易维护的优点。

4. 关键参数与选购参考

在选购时，你需要关注以下几个核心参数：

规格尺寸：规格非常灵活，标准单块尺寸从1000×750mm到3000×6000mm不等，并可以通过多块拼接成任意大小的超大型平台。

精度等级：按国家标准，通常分为 0、1、2、3 四个等级。数字越小，精度越高。0-1级多用于精和密检测，2-3级常用于装配和焊接。例如，对于装配工作，平面度要求通常在0.15mm以内。

T型槽规格：槽的尺寸和间距需与你的工装夹具匹配。常用的T型槽螺栓规格有M20、M24、M30等。

工作面硬度：通常在 HB170-240 之间，保证了平台耐磨损、抗刮擦的能力。

5. 安装与拼接要点

对于大面积平台，通常需要将多块铁地板拼接使用。这是一个技术活，需要特别注意：

地基准备：地基需要硬化处理（如混凝土浇筑），承载力要求高（如每平方米5-10吨），并预埋好连接件。

环境要求：拼接安装比较好在恒温环境（如20±5℃）下进行，避免热胀冷缩影响比较终精度。

精细调平：需由专业人员使用水平仪、百分表等精和密仪器，通过调整垫铁，将单块和拼接后的整体平面度调整到设计要求（例如接缝处高低差不超过0.05mm）。

连接固定：通过侧面的拼接槽和螺栓将相邻板块紧固，并比较终与地基牢固连接。

总结一下：T型槽铁地板是一个高强度的铸铁平台，通过表面的T型槽灵活固定工件，主要用于需要高精度、高稳定性的设备安装、装配和检测场景。
