中空活塞杆作为液压缸、气缸等动力传动系统的关键部件，其性能直接决定了设备的运行效率和耐久性。传统制造工艺中，中空活塞杆通常采用45钢或40Cr等材料，并通过调质处理和镀硬铬来增强表面性能。然而，镀铬工艺存在结合力不足、易剥落以及环境污染等问题。随着工业设备向高压、高速、长寿命方向发展，激光熔覆技术凭借其高精度、低热影响和环保特性，逐渐成为中空活塞杆表面强化的革新选择。
一、激光熔覆技术的独特优势

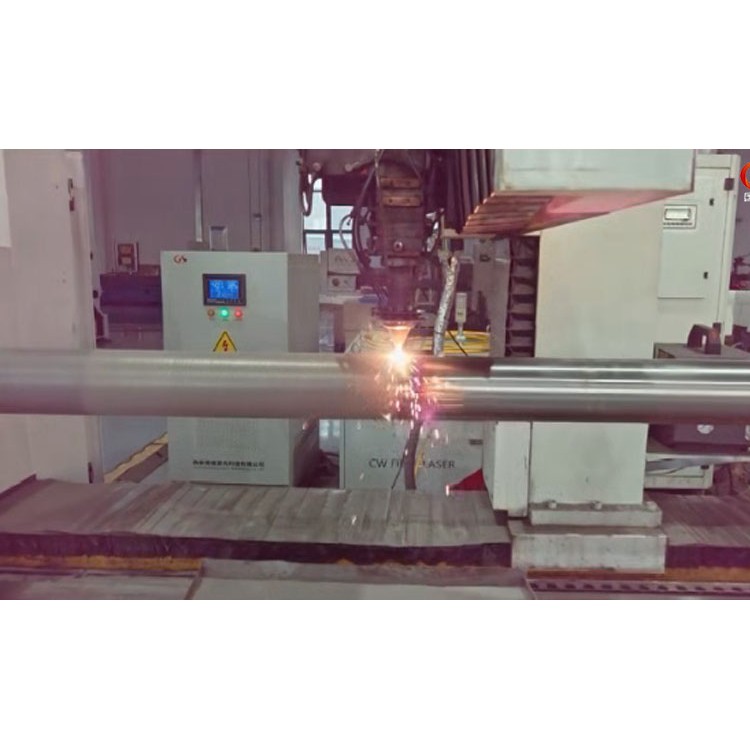

激光熔覆技术通过高能激光束在基材表面形成微熔池，同时送入合金粉末，实现与基体的冶金结合，最终形成致密的强化层。与传统电镀工艺相比，其优势尤为突出：
1、结合强度高：熔覆层与基体为冶金结合，结合强度可达400MPa以上，远高于电镀层的70-100MPa，彻底避免了镀层剥落的风险。
2、材料选择灵活：可根据需求选用镍基、钴基或金属陶瓷复合粉末，实现硬度HRC55-62的梯度强化，耐磨性较传统镀铬提升3-5倍。
3、环保高效：激光熔覆过程无有害物质排放，符合绿色制造的发展趋势。
二、中空活塞杆加工的挑战与突破
中空结构的刚性不足是激光熔覆技术在中空活塞杆应用中的首要难题。局部高温容易导致薄壁部位(通常壁厚仅为8-15mm)发生热变形。此外，深孔内壁的熔覆需要特殊的光学设计，常规的同轴送粉头难以实现长径比大于5的腔内加工。同时，活塞杆两端螺纹、沟槽等结构的精度要求也对熔覆的定位控制提出了极高挑战。
针对这些问题，行业已提出一系列创新解决方案：
1、变形控制技术：采用预热(150-200℃)结合分段跳焊工艺，并辅以实时温度场监控，可将热变形控制在0.05mm/m以内。
2、专用熔覆装备：德国通快公司开发的90°侧向送粉头配合内窥镜式激光导光系统，能够实现深度达1.5m内腔的均匀熔覆。
3、复合强化工艺：通过先熔覆0.3-0.5mm过渡层，再熔覆功能层的创新工艺，可将残余应力降低40%。
三、行业应用与典型案例
风电领域：风机液压变桨系统的活塞杆采用钴基合金熔覆后，盐雾试验达到2000小时无锈蚀，显著提升了海上高湿环境下的抗腐蚀能力。此外，熔覆层的微孔储油特性还降低了摩擦系数，使系统响应速度提升15%。
煤矿设备：针对煤矿液压支架的严苛工况，采用Fe314+WC复合熔覆方案，在20MPa冲击载荷和200mg/m³煤尘浓度下，活塞杆表面划伤率下降82%。其关键技术在于“高频微脉冲熔覆”模式，将WC颗粒的熔解率精确控制在30%-40%，确保增强相分布均匀且硬度稳定。
四、未来展望
尽管激光熔覆技术的单件加工成本比传统电镀高30%-50%，但其全生命周期成本可降低60%以上。随着装备智能化水平的提升和规模化应用的推进，激光熔覆技术有望在未来3-5年内成为高端液压件的标准工艺。对制造企业而言，投资激光熔覆产线不仅是技术升级，更是为绿色制造时代的到来提前布局。
冀公网安备13010402002588
