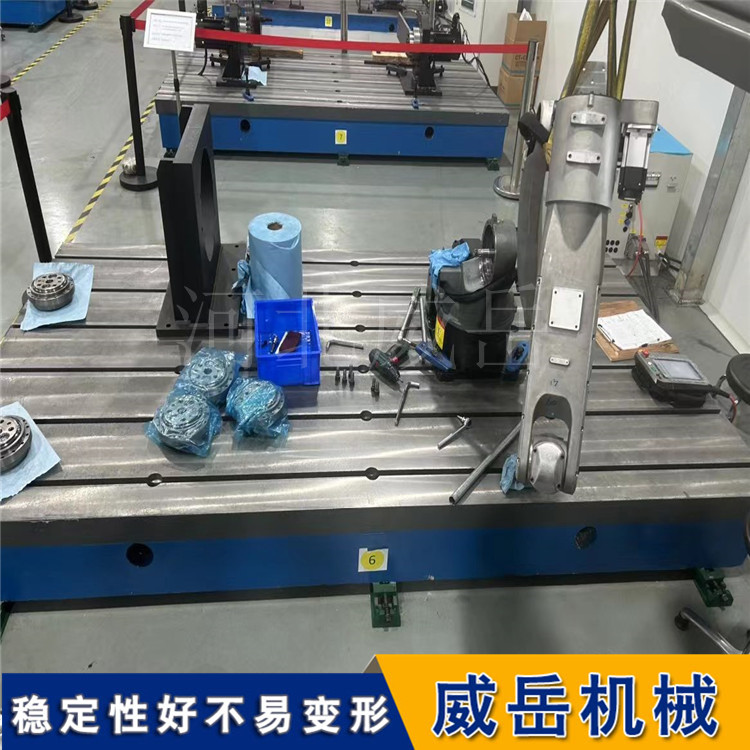

细针密缕的电机试验平台安装具体操作流程
电机试验平台作为电机性能检测的核心载体，其安装精度直接决定试验数据的准确性、设备运行的稳定性及操作人员的安全性。细针密缕的安装操作需遵循“前期筹备精细化、基础施工无误化、设备安装细致化、调试校验无误化”的原则，具体流程如下：
一、前期筹备阶段：筑牢安装基础
此阶段核心目标是完成技术交底、场地规划及资源配齐，避免安装过程中出现“错、漏、缺”问题，为后续施工扫清障碍。
1. 技术方案深化与交底
- 图纸审核：组织安装工程师、技术员、监理人员共同审核平台基础图、设备装配图、电气接线图等技术文件，核对平台尺寸、地脚螺栓位置、承重参数、电气接口规格等关键信息，确保图纸与现场工况及设备参数匹配，标记出图纸中可能存在的矛盾点并提前协调解决。
- 方案编制：结合现场实际条件（如场地平整度、承重能力、电源接口位置）编制详细安装方案，明确各工序的施工顺序、时间节点、人员分工及质量控制点，例如规定基础浇筑的养护周期、设备吊装的起吊点及平衡措施等。
- 技术交底：向施工团队全员进行技术交底，讲解安装方案、图纸要求、安全规范及应急处理措施，确保每位施工人员清楚自身岗位职责及操作标准，例如告知地脚螺栓预埋的精度要求及偏差处理方法。
2. 场地与资源准备
- 场地清理与规划：清理安装场地内的杂物、障碍物，划分出材料堆放区、设备组装区、吊装作业区及人员通道，设置明显的安全警示标识（如“吊装作业区禁止入内”）。同时检查场地地面的承重能力，若需承载重型试验平台，需提前对地面进行加固处理（如铺设钢筋混凝土垫层）。
- 设备与工具清点：对照设备清单逐一清点电机试验平台主体、地脚螺栓、调整垫铁、紧固螺栓等零部件，检查零部件的外观是否存在变形、损伤，尺寸是否符合图纸要求，必要时进行精度测量。同时准备好吊装设备（如起重机、叉车）、测量工具（如水平仪、经纬仪、卷尺）、施工工具（如扳手、电焊机、灌浆设备）及安全防护用品（如安全帽、安全带、绝缘手套），并确保所有设备工具经检验合格且性能良好。
- 辅助条件确认：确认场地内的电源、水源、气源接口是否满足施工需求，例如焊接作业需保证稳定的380V电源，灌浆作业需保证充足的清洁水源；若涉及夜间施工，需配备充足的照明设备。
二、基础施工阶段：把控精度核心
基础是电机试验平台稳定运行的“根基”，此阶段需严格控制基础的平整度、承重强度及地脚螺栓的预埋精度，为平台安装提供无误的基准。
1. 基础放线与开挖
- 放线定位：根据图纸要求，使用经纬仪、卷尺等测量工具在场地地面上无误放出基础的轴线、轮廓线及地脚螺栓的预埋位置，放线误差需控制在±2mm以内。放线完成后，由监理人员或技术负责人进行复核，确认无误后标记出开挖深度线。
- 基坑开挖：按照放线标记进行基坑开挖，开挖过程中实时监测开挖深度及基坑边坡的稳定性，避免出现超挖或边坡坍塌问题。若基坑底部存在软弱土层，需及时更换为碎石或混凝土进行夯实处理，确保基础承载力满足设计要求（通常电机试验平台基础承载力需≥20MPa）。
2. 地脚螺栓预埋与基础浇筑
- 地脚螺栓固定：根据放线标记，使用钢筋支架将地脚螺栓固定在基坑内，确保螺栓的主旨位置、垂直度及外露长度符合图纸要求。螺栓垂直度误差需≤1/1000，主旨位置误差≤±3mm。固定完成后，在螺栓丝扣部分涂抹黄油并套上保护套，防止浇筑混凝土时受到污染或损坏。
- 钢筋绑扎与模板安装：按照基础图纸要求绑扎钢筋骨架，钢筋的规格、数量、间距需符合设计标准，绑扎完成后安装模板，模板需具有足够的强度和刚度，接缝处需密封严密，防止浇筑时漏浆。模板安装后，再次复核地脚螺栓的位置及垂直度，确保无误。
- 混凝土浇筑与养护：采用符合设计强度等级的商品混凝土或现场搅拌混凝土进行浇筑，浇筑过程中使用振捣棒均匀振捣，确保混凝土密实，无蜂窝、麻面等缺陷。浇筑完成后，及时在基础表面覆盖土工布或塑料薄膜进行养护，养护时间不少于14天，养护期间需保持混凝土表面湿润，避免阳光直射或受冻，确保基础强度达到设计要求。
3. 基础找平与验收
基础养护完成后，拆除模板，对基础表面进行打磨处理，去除表面的浮浆、凸起部分。使用水平仪测量基础表面的平整度，平整度误差需控制在≤2mm/m；同时检查地脚螺栓的位置、垂直度及基础的尺寸偏差，所有指标均需符合设计要求后方可进入下一工序，若存在偏差需及时进行处理（如基础表面低洼处可采用环氧砂浆修补）。
三、平台安装阶段：实现细致装配
此阶段是将试验平台平台主体与基础无误结合的关键环节，需控制平台的吊装精度、水平调整精度及紧固强度，确保平台安装稳固且精度达标。
1. 平台吊装就位
- 吊装准备：根据试验平台的重量、尺寸及现场条件，选择合适的吊装设备（如10吨起重机），并检查吊装绳索、吊钩等配件的承载能力，确保其安全可靠。在平台吊装点处安装专用吊耳，吊耳的焊接强度需经过验算，焊接完成后进行无损检测（如渗透检测）。
- 无误吊装：由专业吊装指挥人员统一指挥，缓慢起吊平台，调整吊装角度，使平台平稳移动至基础上方，对准地脚螺栓的位置缓慢下放，避免平台与地脚螺栓发生碰撞。下放过程中，安排人员在两侧辅助调整平台位置，确保地脚螺栓准确穿入平台的螺栓孔内。
- 临时固定：平台就位后，在地脚螺栓上套上临时螺母，轻轻拧紧，使平台初步固定在基础上，防止平台发生移位，但需保留一定的调整空间，便于后续进行水平调整。http://www.chinaweiyue.com/
2. 水平调整与垫铁安装
- 垫铁布置：根据平台的重量分布及基础的平整度，在平台底部与基础之间布置调整垫铁，垫铁需放置在平台的承重部位（如主梁下方、地脚螺栓两侧），间距一般控制在500-800mm范围内，且每组垫铁的数量不超过3块（含1块斜垫铁），避免垫铁叠加过多导致不稳定。
- 水平调整：使用细致水平仪（精度≥0.02mm/m）在平台的纵向、横向及对角线方向的多个测点进行测量，根据测量结果调整垫铁的高度。调整时，先调整平台的主要承重部位，再调整其他部位，逐步将平台的水平度误差控制在设计要求范围内（通常电机试验平台的水平度误差≤0.05mm/m）。调整完成后，再次复核各测点的水平度，确保数据稳定。
- 垫铁固定：水平调整合格后，将每组垫铁之间进行点焊固定，防止垫铁在后续使用过程中发生移位，同时确保垫铁与平台底部、基础表面紧密贴合，无松动现象。
3. 紧固与二次灌浆
- 地脚螺栓紧固：按照“对称均匀、分阶段紧固”的原则，使用扭矩扳手依次拧紧地脚螺栓的螺母，根据螺栓的规格确定紧固扭矩（如M30螺栓的紧固扭矩一般为800-1000N·m），分2-3次逐步拧紧，避免单次拧紧力度过大导致平台变形。紧固完成后，标记螺栓的紧固位置，便于后续检查。
- 二次灌浆准备：清理平台底部与基础之间的缝隙，去除杂物、灰尘及油污，确保灌浆面清洁干燥。根据设计要求配置灌浆料（通常采用高强度无收缩灌浆料），按照灌浆料的说明书控制水灰比，搅拌均匀后静置3-5分钟，消除搅拌过程中产生的气泡。
- 二次灌浆施工：从平台的一侧向另一侧缓慢注入灌浆料，确保灌浆料充满平台底部的所有缝隙，无空洞、死角。灌浆过程中可使用振捣棒轻轻振捣，促进灌浆料流动，但需避免触碰垫铁及地脚螺栓。灌浆高度需符合设计要求，一般与基础表面齐平或略高于基础表面。灌浆完成后，及时覆盖塑料薄膜并进行养护，养护时间不少于7天，养护期间避免平台受到外力碰撞。
四、附属系统安装阶段：完善功能配套
电机试验平台的正常运行需依赖电气、冷却、润滑等附属系统的协同工作，此阶段需确保各系统安装规范、连接可靠，满足试验平台的功能需求。
1. 电气系统安装
- 线路敷设：根据电气接线图，在平台的预留线槽或线管内敷设动力电缆、控制电缆及信号电缆，电缆的规格、型号需符合设计要求，敷设过程中避免电缆受到挤压、拉伸或磨损，电缆接头需采用专用接头连接并进行绝缘处理，绝缘电阻值需≥0.5MΩ。动力电缆与控制电缆需分开敷设，避免相互干扰。
- 设备接线：将电缆与试验平台的电机、传感器、控制柜等设备进行连接，接线需牢固可靠，线号清晰准确，与接线图一致。例如，将扭矩传感器的信号线接入数据采集系统，确保信号传输稳定；将电机的电源线接入控制柜的断路器，确保接线相位正确。
- 接地系统安装：按照电气安全规范，安装专用的接地装置，将试验平台主体、控制柜、电机等设备的金属外壳可靠接地，接地电阻值需≤4Ω。接地线缆的截面积需符合要求，连接点需进行防腐处理，确保接地系统长期可靠。
2. 冷却与润滑系统安装
- 冷却系统安装：安装冷却水箱、冷却泵、冷却管路及散热装置，管路的材质、规格需符合设计要求，管路连接采用法兰或螺纹连接，接口处需密封严密，防止漏水。安装完成后，对冷却系统进行水压试验，试验压力为工作压力的1.5倍，保压30分钟无渗漏为合格。同时连接冷却系统的控制线路，确保冷却泵能根据试验平台的温度自动启停。
- 润滑系统安装：安装润滑油箱、润滑泵、润滑管路及分配器，管路需进行清洗，去除内部的杂质、油污，避免堵塞润滑点。管路连接完成后，注入符合要求的润滑油，启动润滑泵进行试运转，检查各润滑点的供油情况，确保供油均匀、充足，无漏油现象。
3. 其他附属设备安装
根据试验平台的设计配置，安装安全防护装置（如防护栏、急停按钮）、数据采集装置（如传感器、数据记录仪）、吊装辅助装置（如电动葫芦）等附属设备。例如，在平台的四周安装高度≥1.2m的防护栏，防止人员误入危险区域；在试验平台的关键部位安装振动传感器，实时监测平台的运行状态。所有附属设备的安装需符合相关规范，确保其功能正常、安全可靠。
五、调试校验阶段：验证安装质量
调试校验是检验安装质量、确保试验平台满足使用要求的关键环节，需分阶段进行空载调试、负载调试及精度校验，及时发现并解决问题。
1. 空载调试
- 电气系统调试：接通总电源，检查控制柜内的仪表、指示灯是否正常显示，操作控制按钮（如启动、停止按钮），检查电机、冷却泵、润滑泵等设备的启停是否正常，转向是否正确。同时测试急停按钮、过载保护等安全装置的可靠性，确保其能及时响应并切断电源。
- 机械系统调试：启动试验平台的电机，让平台在空载状态下运行，运行时间不少于1小时。在运行过程中，观察平台的运行状态，倾听是否存在异常噪音、振动，检查轴承、齿轮等传动部件的温度是否正常（一般≤60℃），检查垫铁、地脚螺栓是否松动，冷却系统、润滑系统的工作是否稳定。
2. 负载调试
根据试验平台的额定负载，逐步增加负载（从额定负载的25%开始，依次增加至50%、75%、100%），每级负载下运行30-60分钟，监测平台的运行参数（如转速、扭矩、温度、振动值），并与设计值进行对比。例如，测试电机在额定负载下的输出扭矩是否符合要求，平台的振动值是否≤3mm/s。同时检查各附属系统的运行状态，确保冷却系统能有效控制温度，润滑系统能为传动部件提供充足润滑，电气系统的电压、电流稳定。若发现参数异常，需及时停机检查，排除故障后再进行调试。
3. 精度校验
邀请专业的计量检测机构，使用细致测量仪器（如激光干涉仪、圆度仪）对试验平台的关键精度指标进行校验，包括平台的平面度、平行度、定位精度、重复定位精度等，所有精度指标需符合设计要求及相关国家标准（如GB/T 17421.1-1998《机床检验通则 首部分：在无负荷或静态条件下机床的几何精度》）。例如，校验平台的平面度误差需≤0.03mm/m，定位精度误差需≤±0.02mm。精度校验合格后，出具正式的精度校验报告。
六、验收与移交阶段：确保合规交付
此阶段需完成安装资料整理、现场验收及移交工作，确保试验平台符合合同要求，具备正式使用条件。
1. 资料整理
整理安装过程中的各类资料，包括技术图纸、安装方案、材料合格证、设备说明书、隐蔽工程验收记录、调试记录、精度校验报告、安全检测报告等，所有资料需齐全、完整、准确，符合工程资料归档要求。
2. 现场验收
组织建设单位、监理单位、设计单位及安装单位共同进行现场验收，验收内容包括：基础工程质量、平台安装精度、附属系统功能、安全装置可靠性、运行参数稳定性等。验收过程中，按照验收标准逐项进行检查、测试，对发现的问题及时整改，直至所有验收项目均合格。验收合格后，各方签署《电机试验平台安装验收报告》。
3. 移交与培训http://www.chinaweiyue.com/
将试验平台及相关资料正式移交给使用单位，同时为使用单位的操作人员、维护人员进行专业培训，培训内容包括平台的操作流程、日常维护保养方法、常见故障诊断与排除技巧、安全注意事项等。培训完成后，进行实操考核，确保操作人员能熟练掌握平台的使用方法。
七、后期保障阶段：延长设备寿命
安装完成后，需建立完善的维护保养机制，定期对试验平台平台进行检查、维护，及时处理潜在问题，确保平台长期稳定运行。例如，定期检查地脚螺栓的紧固情况、润滑系统的油位及油质、电气系统的绝缘性能；定期对平台表面进行清洁、防锈处理；根据使用情况定期进行精度复核，发现精度超差及时进行调整。
综上，细针密缕的电机试验平台安装是一项系统性工程，需严格把控各环节的质量，从前期筹备到后期保障形成闭环管理，才能确保平台具备高精度、高稳定性的性能，为电机试验工作的顺利开展提供可靠支撑。
