防水试验-开放式防水试验箱-IPX34(摆管淋雨

IPX34淋雨试验箱

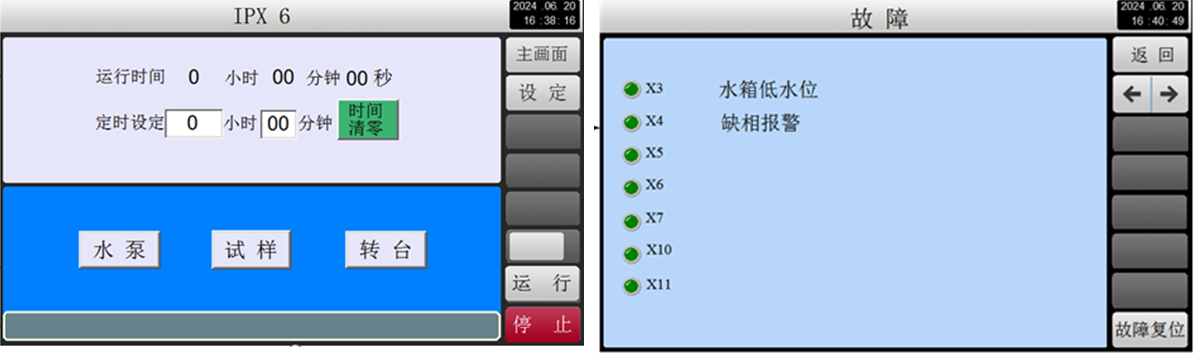

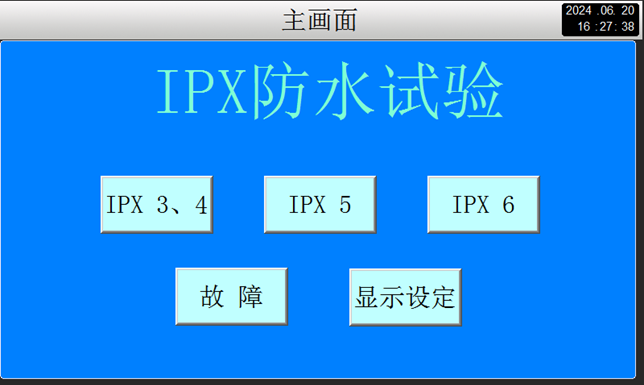

本淋雨试验机为组合式,从IPX3～X6淋雨测试等级组合为一体控制。节约了客户试验室空间，每小时运行可节约用水量6个立方。IPX56喷射是从箱体后方喷出。控制方式可编程控制系统，由触摸屏设定界面设置IPX34、X56独立控制。可设定摆管320°旋转角度适应IPX4测试等级，及设定喷淋时间，独立样品转盘控制。符合标准:GB/T2423.38-2005<电工电子基本环境试验规程>;GB4208<外壳防护等级〉

项目目录：

1.箱体结构

2.摆管淋水试验机(IPX3/4)

3.软管喷水试验装置（IPX5/6）

一.箱体结构

1、 内箱尺寸：D1000×1000×H1000㎜

2、 外型尺寸：约D4300×W1550×H1900㎜

3、 转盘尺寸：φ400㎜圆型转盘

4、 内外壳材质：不锈钢板圆型转盘：圆型不锈钢棒焊接而成

5、 转盘转速：1～5r/min可调

6、 储水箱：SUS304不锈钢板折弯成型

7、 喷嘴：SUS304加工而成

8、 控流量装置：数显流量计

9、 水泵：专用不锈钢离心泵

10、      摆管电机：普雷步进电机

11、      转盘电机：普雷步进电机

12、      威硕控制系统：无锡信捷编程器

13、      触摸屏：台湾威纶通

14、              电气配件：施耐德中间继电器、接触器，缺相保护器等。

二.IPX3、X4摆管淋雨试验装置

主要技术指标：

1、摆管半径：800mm（可以选600)

2、摆管摆幅0～270°（270相近值）可调

3、摆管摆速：可调（+180～-180～+180约为12S）

5、喷孔尺寸：φ0.8mm(针孔型)

6、喷孔中心距：50mm

7、摆管壁厚：2mm

8、淋雨水流量：0.07/min只

9、试验台承重量：50kg

10、运行时间控制：0～9999min可调

11、摆管采用无缝不锈钢管加工而成

四.IPX5、X6冲水试验装置

技术指标：

1、IPX5喷水孔径：φ6.3mm（一只）

2、IPX6喷水孔径：φ12.5mm（一只）

3、喷管：不锈钢管

4、喷水控制：喷停控制方式

5、喷射距离：2500㎜

6、喷水管径：φ32

6、喷水流量：IPX5:12.5(L/min)数显　　IPX6:(100L/min)数显

7、 喷水持续时间：0～9999min(可调)

安保装置

1、缺水保护；

2、相序保护；

3、电机过载保护；

4、漏电保护；

5、独立的运行时间到提醒功能。
