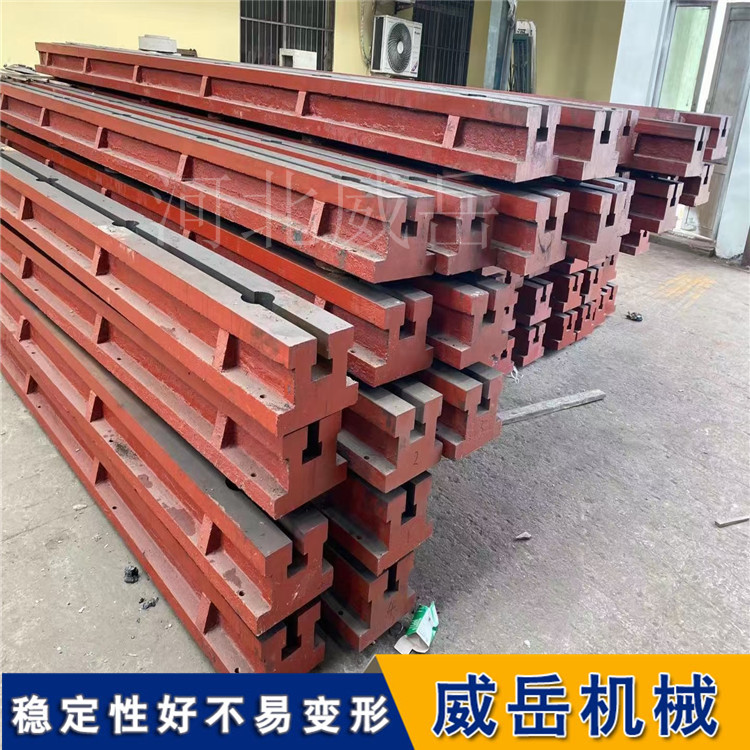

空前绝后的T型槽铸铁地轨承重力的技术要求
一、材料选择与性能要求
铸铁牌号：通常选用 HT200 - HT300 高强度灰铸铁。其中，HT200 适用于一般承载需求，若承载重量在 3 - 10 吨，建议采用 HT250；对于超过 10 吨的重载情况，优先考虑 HT300。不同牌号铸铁的化学成分和力学性能存在差异，直接影响T型槽铸铁地轨的承载能力。
力学性能指标：http://www.chinaweiyue.com/
抗拉强度：需达到≥250N/mm²，确保地轨在承受拉力时不发生断裂，维持结构完整性。
硬度：工作面硬度控制在 HB170 - 240，良好的硬度能保证地轨表面耐磨性，防止因工件摩擦造成表面损伤，影响承载稳定性。
内应力消除：新铸地轨需经过自然时效（6 个月以上）或人工时效（200 - 300℃保温）处理，充分消除铸造过程中产生的内应力，避免在后续使用中因内应力释放导致地轨变形，降低承载能力。
二、结构设计要点
截面形状与尺寸：
截面形状：多采用矩形或梯形截面。矩形截面加工简单，适用于一般工况；梯形截面可更好地分散承载压力，增强地轨的稳定性，常用于重载场合。
尺寸设计：根据预期承载重量、设备支撑点分布及地轨长度等因素确定截面尺寸。较大的截面尺寸能提供更大的承载面积和结构强度，但需综合考虑成本和安装空间。例如，对于承载 5 吨设备且长度为 3 米的地轨，经计算其截面高度可能需达到 200mm 以上，宽度在 150mm 左右。
加强筋设计：在底部合理设置加强筋，可显著提升地轨的承重强度。加强筋的布局和数量应根据实际承载情况进行优化，常见的有井字形、十字形等布局。如在大型设备装配车间，针对承受 10 吨以上载荷的地轨，底部加强筋间距可设置为 200 - 300mm，筋高为 50 - 80mm。
三、承载能力计算与安全系数
承载能力计算：
静载荷计算：额定静载荷指工件静止放置时地轨能承受的至顶重量。计算时需考虑设备自重、工件重量以及可能的附加载荷（如工装夹具重量）。公式为：静载荷 = 设备自重 + 工件重量 + 附加载荷。例如，一台设备自重 2 吨，放置的工件重 3 吨，工装夹具重 0.5 吨，则静载荷为 5.5 吨。
动载荷计算：当工件在移动（如滑动、震动）过程中，地轨承受的动载荷会大于静载荷。动载荷计算需考虑动载系数，一般动载系数取值在 1.2 - 2.0 之间，具体根据实际工况确定。动载荷 = 静载荷 × 动载系数。若上述例子中设备运行时有一定震动，动载系数取 1.5，则动载荷为 5.5 × 1.5 = 8.25 吨。
安全系数：为避免瞬时冲击过载等情况导致地轨损坏，设计时需预留 1.2 - 1.5 倍安全系数。即在确定地轨承载能力时，按实际至顶载荷乘以安全系数进行考量。如上述动载荷为 8.25 吨的情况，若安全系数取 1.3，则地轨设计承载能力需达到 8.25 × 1.3 = 10.725 吨。
四、安装技术要求
基础处理：
地面平整度：安装地面平整度误差在每米范围内不超过 2mm，确保地轨安装后能均匀受力，避免因地面不平整导致局部应力集中，影响承载能力。安装前需使用高精度测量仪器（如激光水平仪）对地面进行测量，对于不平整区域进行找平处理。
基础加固：根据地轨尺寸、重量及承载要求对地面基础进行加固。对于承载较重设备的地轨，可采用浇筑混凝土基础的方式，混凝土强度等级不低于 C25，基础厚度根据计算确定，一般在 200 - 500mm 之间。
地轨固定：http://www.chinaweiyue.com/
固定间距：在轨道内侧两边，按 500 - 700mm 间距用 M8 铁膨胀钉或射钉固定。固定点分布均匀，可有效防止地轨在承受载荷时发生位移。
固定方式：轨道底面与地面紧密贴合，不得有虚跨间隙。固定时需使用专用工具确保膨胀钉或射钉牢固打入地面，固定后进行检查，确保地轨固定可靠。
水平度与平行度调整：
水平度：安装后，任意 1m 长度内地轨水平偏差度不大于 1mm，全长不大于 2mm。通过使用合像水平仪等工具进行测量，调整地轨底部垫片厚度来保证水平度。
平行度：每两条轨道之间的平行度偏差小于 2mm，多根地轨拼接时，需确保相邻地轨的 T 型槽对齐，通过拉线等方式进行测量和调整，保证设备在不同地轨间移动顺畅，且受力均匀。
五、维护与检测要求
日常维护：
清洁保养：定期清理 T 型槽内的铁屑、油污等杂质，保持槽内清洁，防止杂质积累影响 T 型螺栓的正常使用，进而影响设备固定效果和地轨承载稳定性。
润滑保养：对 T 型槽及滑动部件定期涂抹润滑油或润滑脂，降低摩擦系数，减少磨损，延长地轨使用寿命，保证设备运行平稳。
定期检测：
外观检查：每月至少进行一次外观检查，查看T型槽铸铁地轨表面是否有裂纹、严重磨损等缺陷，及时发现并处理潜在安全隐患。
精度检测：每季度使用高精度测量仪器（如三坐标测量仪）对地轨的平面度、直线度等精度指标进行检测，与初始安装精度进行对比，若精度偏差超出允许范围（如平面度偏差超过 0.5mm/m），需及时进行调整或修复。
承载能力复测：每半年或在设备重大升级、地轨承受异常载荷后，根据地轨实际使用情况，通过加载试验等方式对其承载能力进行复测，确保地轨仍能满足生产需求。若承载能力下降超过 10%，需评估是否需要更换地轨或采取加固措施。
