风电光伏电机试验平台 新能源发电动力测控试验台

电机试验平台是专门用于电机性能测试、可靠性验证、参数校准的基准设备，广泛应用于电机研发、生产质检、维修检测等场景。以下是关于它的详细介绍：

功能

性能参数检测：可测量电机的转速、扭矩、功率、效率、电压、电流、功率因数等基础参数，并生成 “电机特性曲线”，用于电机研发阶段的性能优化以及生产出厂质检。

可靠性与耐久性测试：能模拟长期负载、启停循环、高低温 / 湿度等恶劣环境，以验证电机的使用寿命与稳定性，常用于工业电机、汽车驱动电机的可靠性验证。

故障模拟与诊断：可模拟电机堵转、缺相、绝缘老化等故障，检测电机保护机制的响应速度与故障预警的准确性，适用于电机维修检测以及故障诊断系统校准。

动态特性与兼容性测试：用于测试电机在动态负载下的响应性能，或与控制器、减速器的匹配兼容性，常见于新能源汽车驱动系统、传动设备的测试。

关键技术参数

平面度：平台工作面的平整程度通常要求≤0.05mm/m，以避免因台面不平导致电机安装倾斜，影响扭矩、同轴度测试。

T 型槽精度：平台表面的 T 型槽槽宽公差需控制在 ±0.02mm 内，槽间距公差≤0.03mm，确保电机与测试设备的同轴度。

刚度与稳定性：平台本体需具备高刚性，振幅需控制在 0.01mm 以下，避免测试过程中因振动导致变形。

承载能力：根据测试电机的重量设计，常规平台承载范围为 500kg-100t。

结构组成

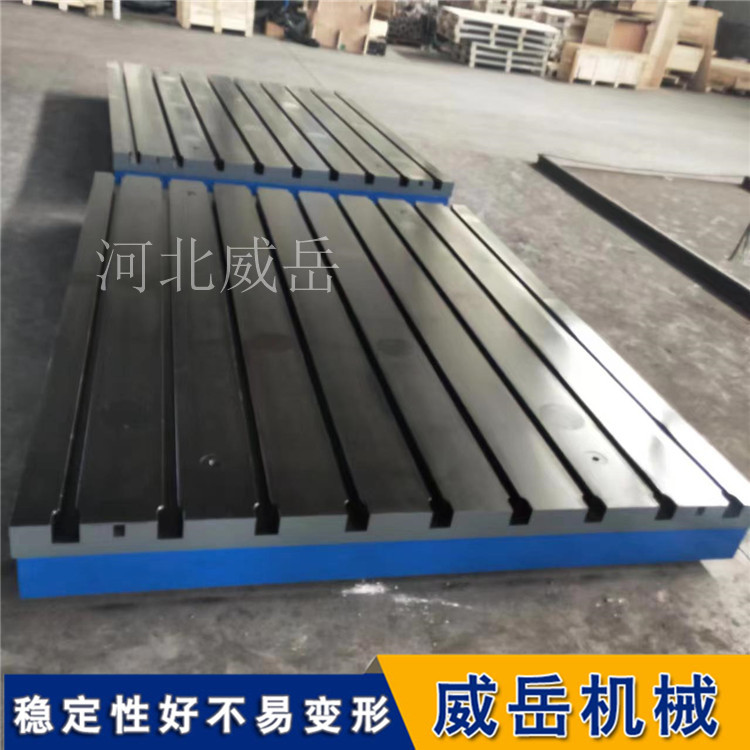

基础平台：是核心承载部件，多由铸铁或焊接钢制成，提供平整、稳定的安装基准。

定位与夹紧装置：包括可调节支架、夹紧螺栓等，用于固定电机和测功机，确保设备安装精度。

辅助接口与通道：预留电缆孔、气管接口、冷却水管路通道等，方便测试设备布线和连接。

防护与安全系统：部分平台配备防护罩、急停按钮、过载保护装置等，防止测试过程中发生安全事故。

应用场景

新能源汽车领域：用于驱动电机的效率测试、制动性能评估以及 NVH 分析等。例如，车企可采用花岗岩材质的电机试验平台，搭配扭矩传感器、高低温环境舱，测试电机在 - 40℃-125℃环境下的功率密度、效率曲线。

工业电机生产质检：电机生产企业使用铸铁试验平台，批量检测三相异步电机的空载电流、堵转扭矩等参数，确保出厂电机符合相关标准。

特种电机研发：在航空航天领域，会采用真空环境适配的电机试验平台，测试电机在真空、高温环境下的运行稳定性，为航天器推进系统提供数据支持。

选型与维护要点

选型依据：需根据电机的重量、尺寸、测试精度要求等参数选型；若需进行动态特性测试，需选择带减震功能的平台；若要进行环境模拟测试，则需确保平台兼容环境舱安装；还需考虑场地条件，如车间地面平整度差时，优先选择带调平装置的平台。

日常维护：定期用无尘布擦拭工作面，避免铁屑、油污影响精度；每年至少进行 1 次平面度、同轴度校准；长期闲置时，需在工作面涂抹防锈油，避免受潮生锈；同时要避免超过平台额定承载，防止台面变形。
