试验铁地板结构：电机测试系统稳定支撑平台设计解析

在电机测试系统中，稳定的支撑基准是保障测试数据核心前提，而试验铁地板作为核心承载部件，其结构设计直接决定支撑稳定性与测试可靠性。无论是新能源汽车驱动电机的高功率测试，还是工业电机的长期性能验证，试验铁地板都需通过科学的结构设计，实现重载承载、振动、精度保持的多重目标，成为电机测试系统不可或缺的稳定支撑平台。

试验铁地板的结构设计，首要核心是材质与基础结构选型，为稳定支撑筑牢根基。材质优先选用QT600-3球墨铸铁或HT350强度灰铸铁，这类材质抗拉强度≥300MPa、抗压强度超900MPa，弹性模量达160-170GPa，兼具高刚性与抗变形能力；经550℃高温时效（保温4-6小时）+6-12个月自然时效处理，残余应力去除率≥90%，避免长期承载与振动导致的结构变形。基础结构采用“箱型封闭框架+十字交叉筋板”设计，筋板厚度15-25mm，间距控制在200-250mm，形成密集支撑网格，同时在电机安装核心区域增设加厚加强板（厚度30-40mm），使试验铁地板抗扭刚度≥6×10⁵N・m/rad，即便承载20t级大功率电机，台面大挠度也能控制在0.02mm以内，确保支撑稳定性。

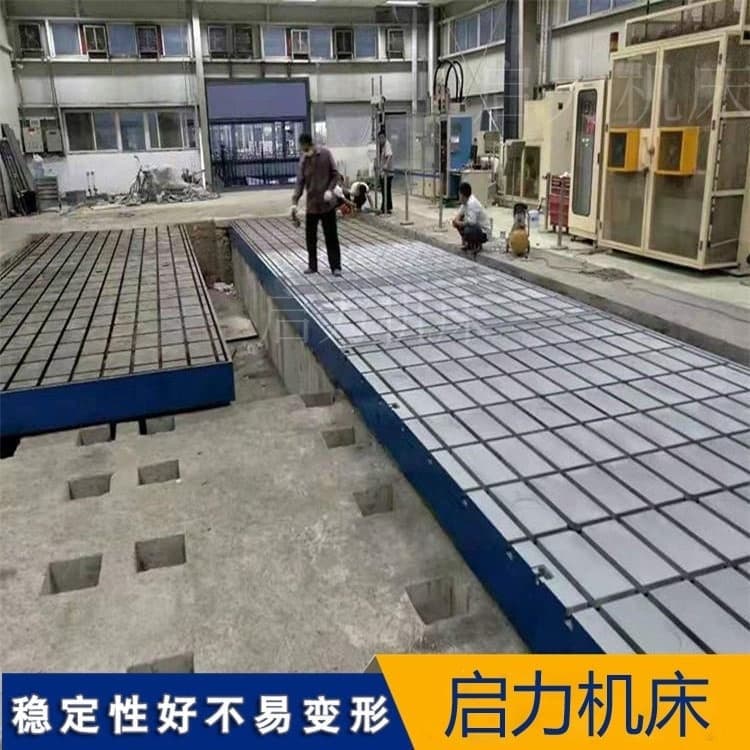

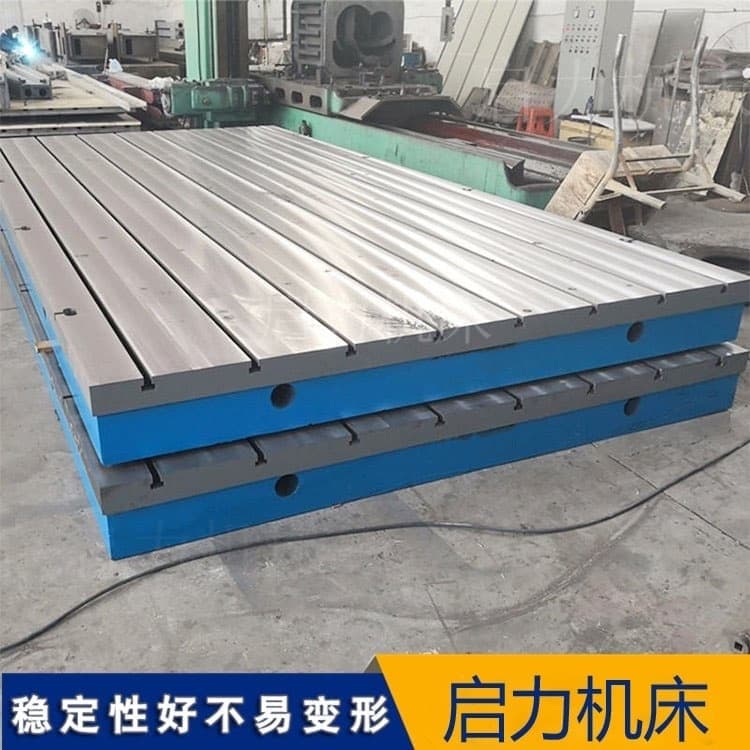

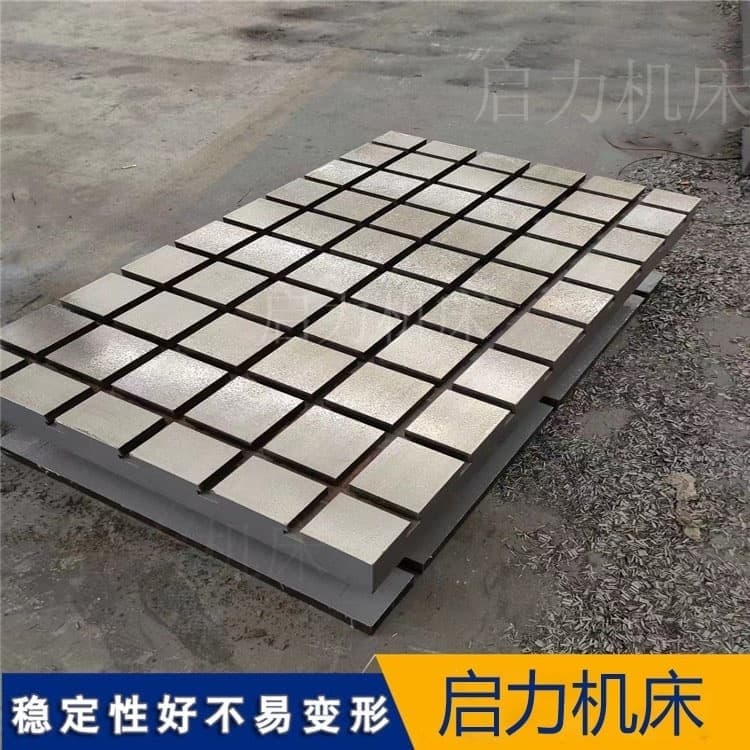

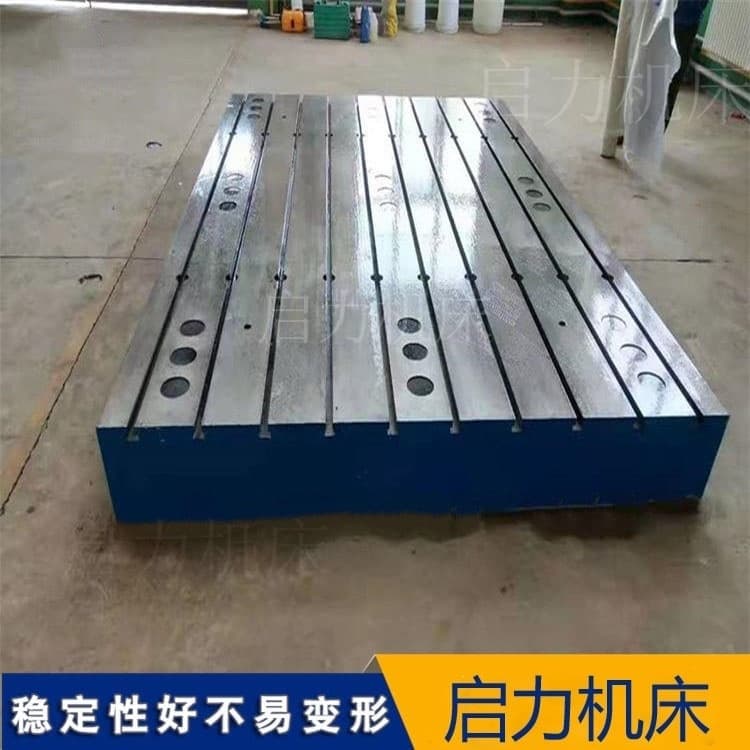

精度保障结构设计是试验铁地板适配电机测试的关键，直接影响电机安装与测试精度。台面经粗磨、精磨、超精磨三道工序加工，平面度误差≤0.05mm/m（0级精度），表面粗糙度Ra≤1.6μm，电机底座与台面贴合面积≥95%，避免因接触面间隙导致的定点偏差；台面预留标准化T型槽（槽宽16/22/28mm，间距50/100mm，公差H11）与定点销孔（H7级公差），确保电机底座、夹具与试验铁地板对接，定点精度≤±0.03mm。同时，底部设置可调地脚螺栓（M30×350mm10.9级强度螺栓），搭配00级合像水平仪校准，台面水平度可控制在0.03mm/m以内，避免电机倾斜导致的受力不均，保障转速、扭矩等测试数据的真实性。

振动结构设计是试验铁地板解电机高频振动干扰的核心。电机运行时产生的50-3000Hz高频振动易传导至测试设备，影响传感器信号，试验铁地板通过“减振层+阻尼优化”双重结构应对：在底座与地面间加装定制减振垫（厚度25-30mm，阻尼比0.08-0.1），每平方米布置6-8个，振动传递率控制在10%以内；底部粘贴10-12mm厚丁基橡胶阻尼贴片，或在箱型结构内填充阻尼材料，进一步吸收高频振动量，抑共振产生。此外，试验铁地板与车间地面预留10-15mm物理间隙，阻断外部设备振动传导，某新能源电机实验室数据显示，优化后的试验铁地板将振动干扰幅值从0.007mm降至0.001mm，测试精度大幅提升。

适配性与安全结构设计让试验铁地板更贴合电机测试场景需求。台面尺寸按“大测试电机底座+300mm操作空间”设计（如测试300kW电机选用2500×3000mm规格），预留多规格扩展接口，支持多型号电机快换型测试；表面做林化+环氧树脂涂层处理（厚度60-80μm），耐盐雾腐蚀≥500小时，抵御冷液、油污侵蚀；边缘设置50mm高防撞护板，四角做圆角处理，配备专用接地端子（接地电阻≤4Ω），规避测试过程中的安全风险。

试验铁地板通过材质、精度、减振、适配性的结构设计，成为电机测试系统的稳定支撑核心。其结构设计的科学性，不仅决定了支撑稳定性与测试精度，更影响电机测试的效率与安全性。在电机行业追求高精度、高可靠性测试的今天，优化试验铁地板结构设计，能为电机研发与质量检测提供更坚实的保障，推动电机测试系统向更准、更稳定的方向发展，成为电机产业高质量发展的重要支撑。
