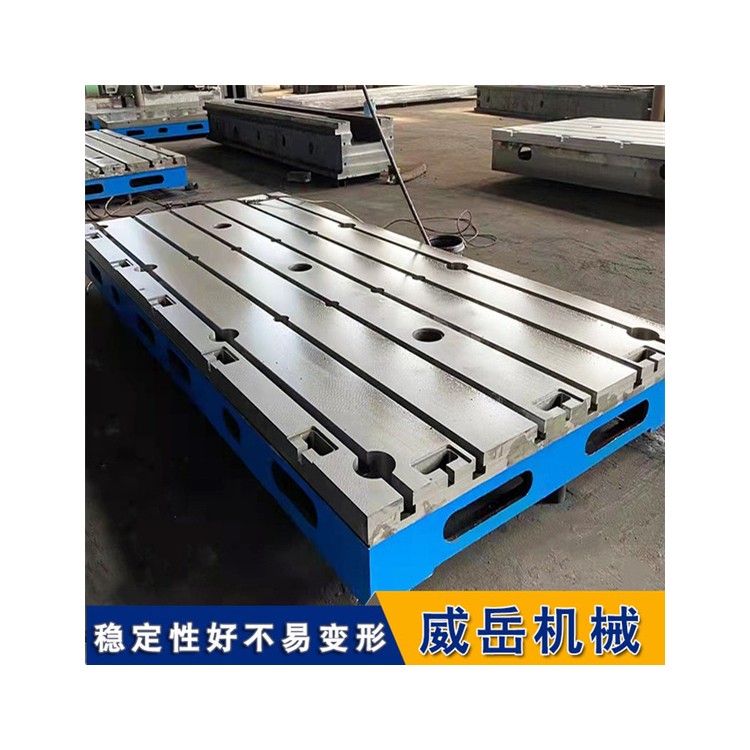

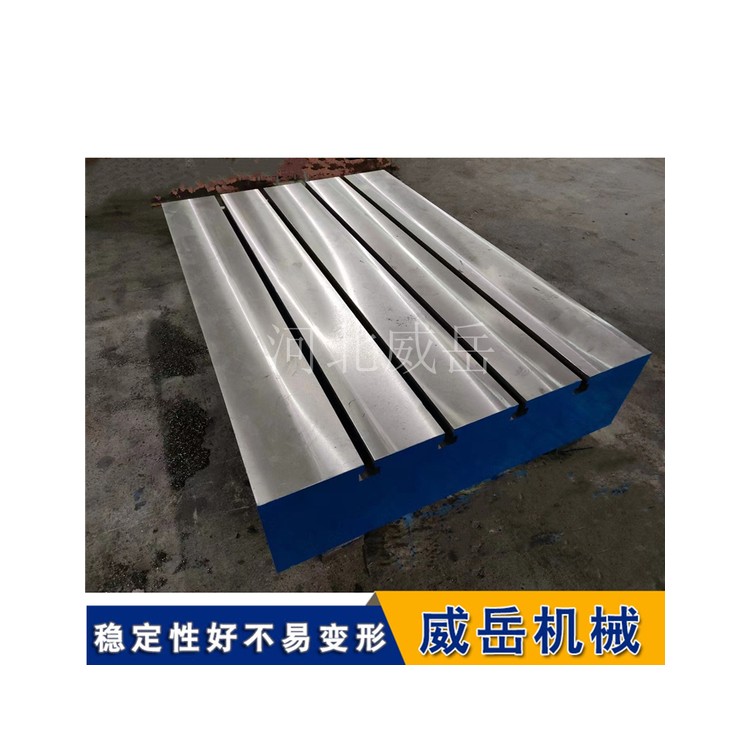

钳工装配专用加厚型T型槽铸铁平台

T 型槽铸铁平台是一种常见的工业基准件，广泛应用于机械加工、装配、检测等领域。以下是关于它的详细介绍：

定义与用途

T 型槽铸铁平台是一种带有 T 型槽的铸铁平面基准工具，主要用于为设备安装、工件检测、焊接组装等提供稳定、高精度的平面支撑。通过表面的 T 型槽，利用 T 型螺栓可灵活固定设备或工件，保证位置精度。

结构组成

工作面：平台顶部平整区域，需经磨削，粗糙度 Ra≤1.6μm，是精度基准的核心，平面度误差直接决定设备安装精度。

T 型槽：沿工作面加工的槽体，截面呈 “T” 形，槽宽一般为 18-40mm、槽距为 150-300mm，用于插入 T 型螺栓固定设备，槽位精度需≤±0.05mm。

支撑结构：平台底部的筋板，呈十字形或井字形分布，厚度 10-20mm，作用是分散负载、增强刚性，避免平台受压变形。

材质与精度

材质：通常采用高强度灰铸铁，如 HT200、HT250 等，部分高精度场景会使用球墨铸铁。

精度：精度等级按国家标准计量检定规程执行，分为 0、1、2、3 级四个级别，0 级精度高，3 级精度低。

生产工艺

生产流程主要包括制作毛坯、机械加工、工件调平与人工刮研、外观处理等步骤。首先按要求制作图纸、木型，然后配料、造型、烘干、浇铸等得到毛坯，再经过外观检验、划线、加工等机械加工工序，之后进行调平、刮研以保证精度，后进行喷漆、包装、入库。

应用场景

在机械加工领域，常用于车床、铣床等设备的配套平台，用于固定零件进行切削等加工操作；在焊接作业中，可固定待焊接的工件，保证焊接稳定性和精度；在装配生产线中，能为零部件装配提供可靠的固定基础。

维护保养

使用过程中要定期清理 T 型槽内的铁屑和油污，保持槽内清洁。重型工件装夹时应在 T 型槽内放置合适的垫铁，避免直接受力损坏槽口。

选择 T 型槽铸铁平台精度等级，核心是匹配自身使用场景的精度需求，不用盲目追求高等级，避免成本浪费。

主要选择原则

先明确主要用途：是高精度测量 / 校准还是普通加工 / 支撑，用途决定精度底线。

参考工件 / 设备精度：平台精度需高于工件或配套设备的精度要求，一般预留 30%-50% 余量。

结合成本因素：精度越高，加工工艺越复杂，价格也越高，够用即可。

按场景快速匹配精度等级

0 级精度：适合相对较高精度测量、科研实验、精和密仪器校准等场景，对平面度要求比较高。

1 级精度：用于精和密机械加工、设备检验、模具制造等，需要稳定高精度基准的场景。

2 级精度：通用，适配机械装配、焊接、普通加工定和位、工装夹具放置等常规工业场景。

3 级精度：适合重型工件支撑、粗加工定和位、物料堆放等对精度要求较低的基础场景。
