精密电机试验平台 高强度高刚性 支持T型槽定制

电机试验平台是用于电机研发、生产质检和性能验证的专用基础设备，其核心价值在于提供一个高精度、高稳定性的测试环境，以准确获取电机的各项性能数据。

下面是电机试验平台的核心详细参数与主要优势：

详细参数

1. 机械平台参数

这部分是平台的“骨架”，决定了测试的稳定性和精度基础。

材质与精度：通常采用高强度铸铁（如HT200-HT300），精度等级可达到0级、1级、2级、3级，并按国家标准（如GB/T 22095-2008）制造。

工作面平面度：这是非常关键的一项指标。高精度平台的平面度要求可控制在≤0.05mm/m以内，以避免因平台不平导致电机安装倾斜，从而影响扭矩、同轴度等测试结果。

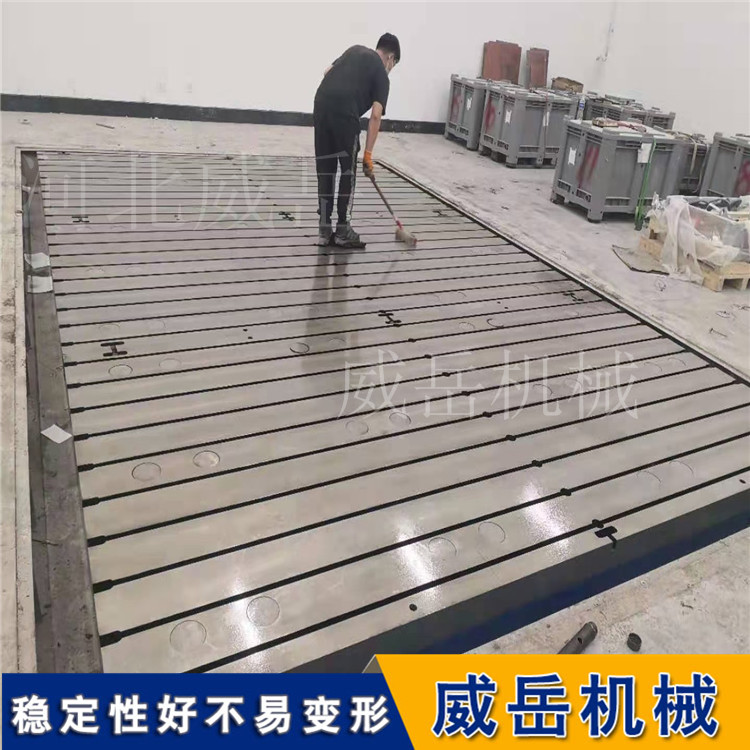

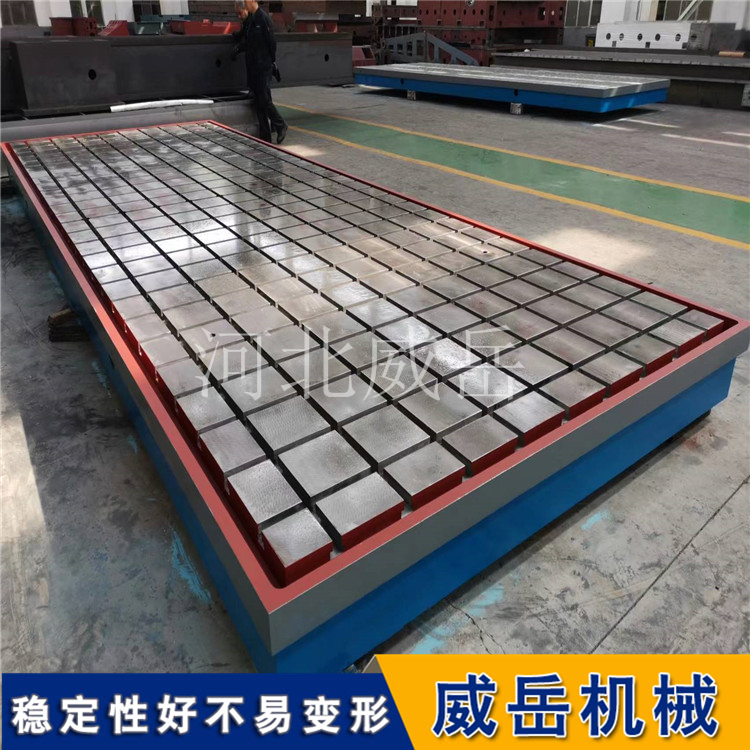

T型槽精度：平台表面用于固定电机的T型槽，其槽宽公差需控制在±0.02mm内，槽间距公差≤0.03mm，确保电机与测试设备能精的准对中。

刚性与承载：平台需具备高刚性，在测试中振幅需控制在0.01mm以下。常规平台的承载范围很广，从500kg的小型电机到100吨的大型电机均可适配。规格尺寸也多样，可小至100×100mm，大到6000×3000mm甚至更大。

环境条件：为保证精度，通常要求在0℃～45℃环境温度、相对湿度不超过85%的条件下工作，并远离强电磁场和机械振动。

2. 测试系统参数

这部分是平台的“大脑”，负责采集和分析数据。

测试项目：可以完成空载试验、堵转试验、加载试验、效率试验、温升试验、绝缘电阻测量、直流电阻测量等多种测试。

测量精度：高精度系统的各项测量指标如下：

电参数（电压、电流、功率）精度：可达 0.2级 至 0.5级

转矩、转速精度：可达 0.2级

温度精度：可达 0.5级

功率范围：平台覆盖的电机功率范围广，从0.5kW的伺服电机到2MW（兆瓦）级的风力发电机都能测试。部分大型综合试验台甚至可满足高达15000kW电机的测试需求。

核心优势

1. 高精度与高稳定性，确保数据可靠

平台采用经过严格时效处理的铸铁材料，内部结构稳定，不易变形。配合高精度的测量传感器，能够为研发和质检提供真实、可靠的测试数据，这是优化电机设计、提升产品质量的基础。

2. “三栖”全能，一台多用性价比高

同一个平台可以完的美适配研发、生产、质检三大核心场景：

研发端：作为新品开发的高精度试验基准，验证样机性能。

生产端：作为坚固的装配工装，承载重型电机进行组装作业。

质检端：作为平稳的检测工位，完成出厂前的标准化性能筛查。

这能有效帮助企业节省设备采购成本与车间空间。

3. 智能化与自动化，提升测试效率

现代试验平台普遍集成了计算机数据采集与控制系统。它能自动生成“电机特性曲线”等图表，并能存储、分析、回放历史数据。例如，在新能源汽车领域，先进平台能将驱动电机的效率标定时间缩短40%。

4. 节能环保，降低长期运行成本

针对大功率电机测试，先进平台采用四象限变频回馈技术，可将测试中产生的电能回馈至电网，节能效率超过65%。对于大功率电机频繁测试的场景，长期下来能节省非常可观的电费。

5. 模拟复杂工况，适应性强

通过模块化设计，平台能灵活模拟各种复杂、恶劣的工况，例如：

动态负载模拟：可模拟从0到15000rpm转速范围内的任意负载曲线，复现汽车加速、爬坡等实际路况。

环境模拟：可配合环境箱，在-40℃至120℃的端温度下验证电机可靠性。
