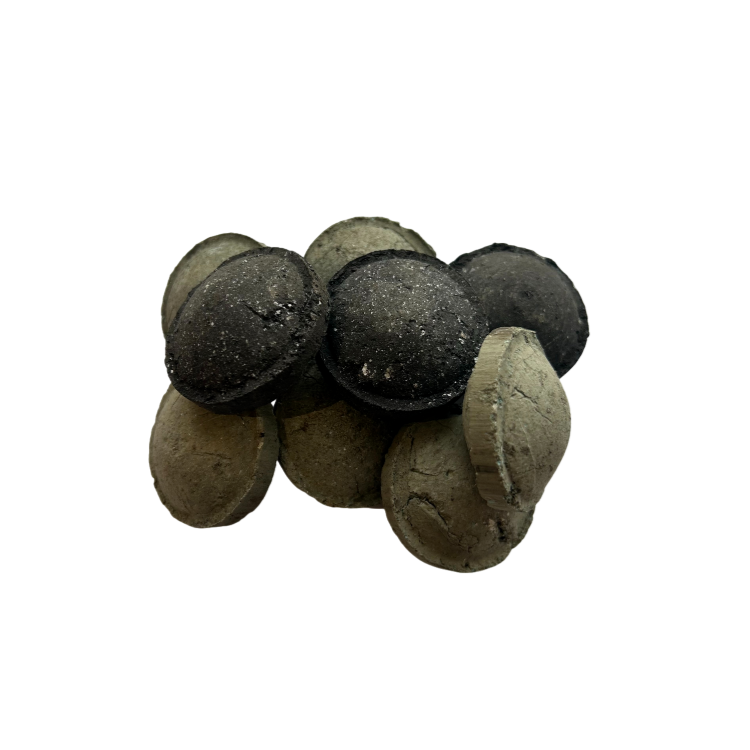

铁粉冷压球团粘合剂技术

铁粉冷压球团粘合剂生产技术配方环保无害化：完全不含硫、磷、氯、铝等对炼铁炼钢有害的元素，无腐蚀性，不降低球团品位，不增加额外灰分。高性能：极低的添加量（2%）即可实现湿球2米跌落不散，干球强度超过1500N，满足大型高炉的强度要求。经济效益显著：替代传统膨润土（添加量8-12%），避免了因膨润土带入大量硅铝氧化物而造成的炼铁渣量增加和焦比上升，吨铁成本显著降低。工艺简化：用户使用时免消化、免烧结，一次混合压球即可，自然养护5-7天即可入炉，极大节省了能耗和时间成本。适应性广：对各类铁精粉、钢厂含铁粉尘（如转炉灰、高炉灰、轧钢皮等）均有良好的成型和固化效果。

配比（重量比）：干铁粉（或含铁粉尘）：100份本粘合剂：2份水：8 - 9份（根据物料湿度微调）工艺流程：混合：先将铁粉和粘合剂在轮碾式混料机或强力搅拌机中干混3-5分钟，确保分布均匀。加水：然后缓慢加入计算好的水量，湿混8-12分钟，直至物料达到“手捏成团，触之即散”的最佳成型状态。压球：使用对辊压球机（压力建议设置在60-80MPa）进行压球。养护：湿球：可立即转运，堆放高度建议不超过1.5米。自然干燥：在常温下堆放5-7天，强度即可达到1500N以上。烘干（可选）：如需快速入库，可采用80-120℃热风烘干2-4小时。按2%添加量计算，1吨粘合剂可生产50吨球团。与传统膨润土相比，每吨球团粘合剂成本节省超过50元，且因品位提升和渣量减少带来的综合效益更为巨大。
