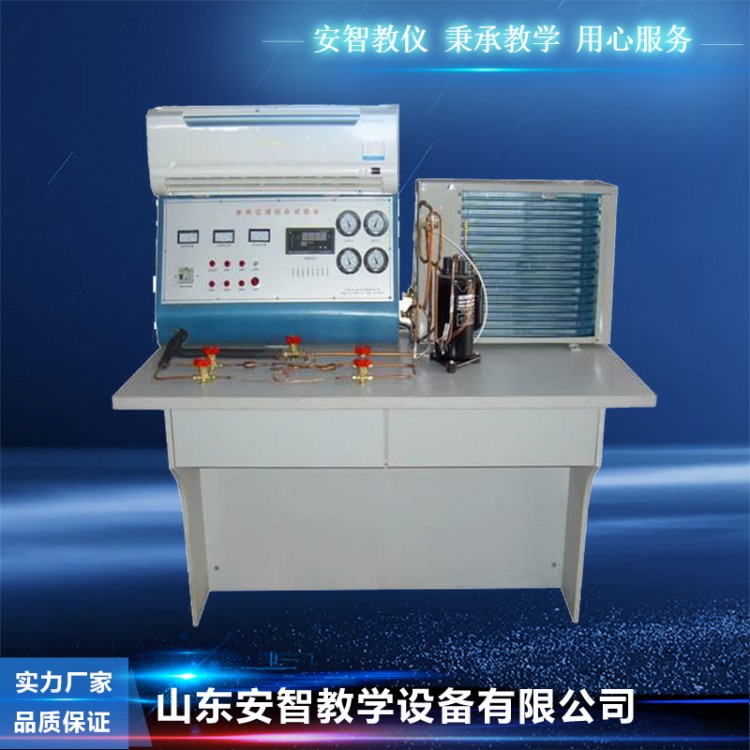

汽车教学设备 变频冷暖一体式家用空调教学实训台

情

变频冷暖一体变频冷暖一体式家用空调实训设备特点：
（1）、系统采用真实空调整机，完整再现市场上的遥控热泵式分体空调器的整体结构、性能完全相同。具有制冷、制热、通风、保湿、定时、自动等功能。
（2）、整套实训台集制冷系统、电气控制、故障模拟于一体，系统真实完整与实际空调制冷系统、电气系统一致，满足对实训的要求
（3）、实训装置直观展示热泵空调的系统结构、工作原理，可清楚的看到系统内部各实物，系统还配置有交流电压表、交流电流表、温度表、真空压力表、信号灯及发光二极管展示空调实时工作状态；主面板上的有机玻璃板可看到空调主控板的器件及布局；主面板中间印有控制系统原理图，并设有相应的测试点；便于教学演示讲解及学生对课本知识的理解掌握。
（4）、管路中设有视液镜可观察制冷剂状态，系统中不同的压力段采用不同的颜色标示。
（5）、装置设有空调部件电气控制线路接线实训板，可以完成对电气连接、压缩机绕组判断等实训，有利于学生将理论知识应用于实际，培养学生的动手能力
（6）、可模拟故障设置，培养学生综合故障检修能力，有利于开展技能鉴定、考核工作。
变频冷暖一体式空调实训设备性能参数：
（1）、输入电源：单相三线220V±10% 50HZ
（2）、装置容量 lt;1.5KVA
（3）、制冷剂类型：R 22
（4）、工作环境：环境温度-10℃～+40℃相对湿度<85%（25℃）
(5)、外型尺寸:150CM×70CM×180CM
变频冷暖一体式空调实训设备系统组成：
1、实训台体：家用分体空调技能实训考核台采用铁质双层亚光密纹喷塑结构，结构坚固，形状似长方体封闭式结构，造型美观大方，设有抽屉、存放柜，用于放置模块、工具、导线等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。装置背面可观察制冷系统管路的结构。实训桌还设有四个万向移动轮子，其中两个带脚刹，便于移动或固定。
2、空调整机：包括热泵式分体空调所必需的部件：蒸发器、冷凝器、压缩机、连接管、高低压阀门等。
3、电源控制屏：电源控制屏采用单相三线220V交流电源供电，经由漏电保护器，漏电电流30mA，主电源由启停开关控制。
实训台提供交流电压表，量程0～250V，精度0.5级；交流电流表，量程0～10A，精度0.5级。
4、实训模块制冷系统压力检测模块：
提供2只真空压力表，量程分别为-0.1～1.5Mpa、-0.1～3.5Mpa，可同时显示系统工作时低压侧和高压侧的系统压力
温度检测模块：
提供4只温度表，采用PT100传感器，三位半数显，分别测量进风口温度、出风口温度和蒸发器温度
5、故障设置模块：装配无线网络实训考核系统。实训台配备WiFI无线故障实训考核系统，适用与安卓系统。系统可根据教学需求生成无线局域网和广域网络，可远程对实训台进行故障设置、故障排查。此功能可通过平板电脑通过与实训台内的WIFI故障考核单元进行无线数据连接后便可对实训台和汽车进行实训考核。

5.1故障设置：老师通过密码身份验证进入系统根据需要考核的内容对实训台进行故障设置。

5.2故障排除：老师设置故障后，学生点击故障排查功能。学生根据故障现象、导致原因、检查步骤（使用检测设备及工具对实训台进行测量证实故障点）、确定故障原因、模拟更换故障部件，训练学生掌握汽车的维修诊断排故方法。

5.3故障恢复：学生检查到真正的故障原因通过模拟换件可以正确排除故障外，老师也可以通过密码身份验证后对故障进行恢复。

5.4排故提示：学生在实训考核过程中操作步骤正确并能找出真正故障原因，通过模拟更换配件故障成功排除，系统提示“恭喜你故障排除”若学员找不到故障原因则提示“对不起故障仍未排除”。

5.5实训考核内容编辑：软件具备考核内容编辑功能，老师可通过此功能对实训故障类型、故障现象、检查方法、元器件进行编辑，以适应不同学习阶段对学生的考核。
